做單片機的朋友經常會需要串口調試，網上調試軟件比較多，XCOM串口調試助手是比較推薦的，安完美適用于單片機開發，與同類串口調試助手相比，XCOM 界面美觀使用方便，可準確進行自動識別串口，還可以查看接收到的歷史數據，可單條發送與多條發送，支持定時發送與16進制發送，自動循環發送。各位不妨下載試試

XCOM串口調試助手功能介紹

　　1、語言設置，在左下角菜單處，可以設置軟件的語言，目前支持中文，英文，中文繁體

　　2、保存窗口編碼方式設置，在左下角菜單處，選擇編碼方式，保存窗口接收的數據就是對應的編碼方式

　　3、原子軟件庫，左下角進入，可以通過原子軟件庫訪問正點原子的軟件，和相關的資料

　　4、恢復默認設置，將軟件的設置信息恢復到默認狀態

　　5、修改字體大小背景色，在左下腳菜單處修改。

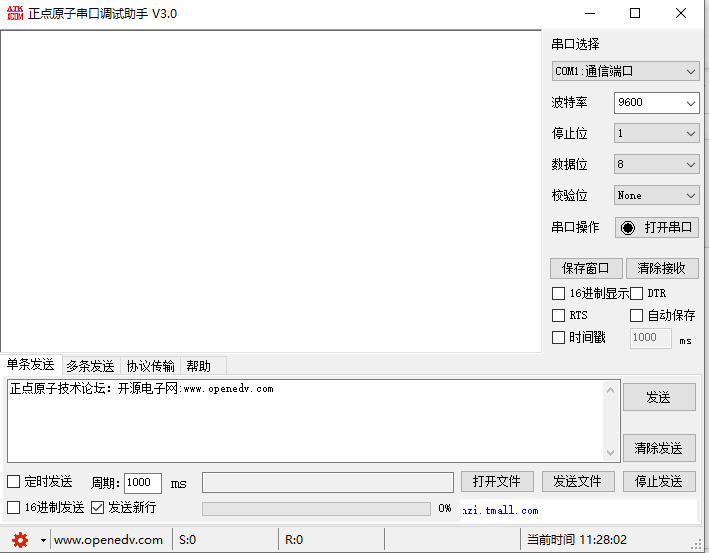

XCOM串口調試助手串口設置說明

1.軟件啟動后，會自動搜索可用的串口，可以顯示詳細的串口信息，由于兼容性原因某些電腦可能不會顯示。
2.超高波特率接收，在硬件設別支持的情況下，可自定義波特率，點“自定義”即可輸入您想要的波特率，不過需要在串口關閉的情況下，才能修改哦。默認可選波特率為1200bps-1382400bps
3.可以選擇為“1、1.5、2”三種停止位.
4.可以選擇“5、6、7、8”四種數據長度
5.可選奇，偶校驗，或無校驗
6.支持串口隨時插拔，對于某些硬件設別，由于驅動兼容性的原因可能不支持，實測CH340無問題，建議手動關閉串口

顯示設置說明

1.16進制顯示，勾選后將顯示16進制的字節，如果之前接收到了數據，會自動轉換，所以當接收的數據量比較大的時候，轉換會比較慢
2.顯示模式設置，默認為黑色背景，綠色字體。勾選“白底黑字”可以將背景設置為白色，字體為黑色
3.通過勾選”RTS”，”DTR”可以控制當前串口的RTS和DTR輸出
4.勾選“時間戳”選項，可以加入時間戳顯示，需要注意的是，時間戳是以換行回車斷幀，所以，當接收到的數據不含“\r\n”換行回車時，此選項是無效的哦。
5.可以保存接收窗口為任意格式的文件，默認為txt格式的文件
6.點擊清除接收按鈕，可以清除窗口顯示的內容，并且清除發送和接收字節計數

單條發送說明

1.可以在發送區，發送您發送的任意字符
2.支持16進制發送，勾選16進制發送的時候?qū)?duì)發送區的內容進行16進制和字符互轉，輸入16進制的時候，支持字節自動拆分，不需要每輸入一個字節就輸入一個空格。也就是說，輸不輸入空格隨你
3.勾選發送新行，將會在發送內容后加入換行回車
4.支持定時發送，可以自定義發送周期
5.支持發送任意格式的文件，可以隨時終止文件的發送，可以通過下面的進度條查看發送進度
6.點擊發送按鈕，即可發送您想發送的內容，支持快捷鍵“Ctrl+Enter”發送
7.點擊清除發送按鈕，可以清除發送區的內容，并且清除發送和接收字節計數
8.在狀態欄，可以看到發送和接收的字節數，可以讀取當前串口“CTS，DSR，DCD”的狀態，可以顯示當前的系統時間。在狀態欄的比較左邊，有一個開始按鈕，可以調出系統計算器，可以恢復軟件的默認設置。也可以從這里退出軟件

多條發送說明

1.多條發送，適合有多條指令需要發送的場合，比如支持AT指令的設備，藍牙，GSM，GPS，WIFI等等，配合ALIENTEK的USMART，還可以很方便調試代碼>
2.可以在任意條目輸入您想發送的字符，點擊按鈕即可發送
3.點擊添加頁面可以添加新的指令頁
4.點擊“首頁”，“上一頁”，“下一頁”，“尾頁”，來切換頁面，或者輸入頁碼，點擊跳轉，跳轉到對應的頁碼
5.勾選發送新行，將會在發送內容后加入換行回車
6.勾選16進制發送，可以支持16進制發送，但是需要注意的是，這里沒有進行16進制驗證，如果包含非16進制字符，將會導致發送失敗
7.勾選關聯數字鍵盤，發送條目0-9將會關聯到數字鍵（xx0-xx9），為當前選中頁的數字鍵，在鍵盤上按下響應的按鍵即可發送?？梢苑奖憧刂?，比如“智能車”，“飛行器”等等其他設備。在小鍵盤這里可以看做是方向鍵哦。
8.支持自動循環發送，可自定義發送周期，需要注意的是，沒有勾選的發送條目將不會被發送
9.點擊“導入導出條目”按鈕可以很方便的編輯，導入導出條目，查看條目的備注

協議傳輸說明

1.此協議是從modbus(rtu)演變而來，可以稱之為modbus的變種。協議屬于半雙工傳輸?shù)腟end-Ack模式，協議自帶靈活可配置的自動重發機制，可配置重發次數，重發間隔（即幀周期），多種校驗方式，支持校驗和，異或，CRC8，CRC16校驗，CRC8和CRC16均為查表的方式，效率高，通過這些機制可以有效保證數據的傳輸質量。支持單次發送，自動發送（自定義周期），文件發送（如，IAP串口升級）三種模式

其他功能說明

1.語言設置，在左下角菜單處，可以設置軟件的語言，目前支持中文，英文，中文繁體
2.保存窗口編碼方式設置，在左下角菜單處，選擇編碼方式，保存窗口接收的數據就是對應的編碼方式
3.原子軟件庫，左下角進入，可以通過原子軟件庫訪問正點原子的軟件，和相關的資料
4.恢復默認設置，將軟件的設置信息恢復到默認狀態
5.修改字體大小背景色，在左下腳菜單處修改



XCOM串口調試助手更新說明

XCOMV2.1
1.修復幾行發送數據，假如數據不正確，一直反復彈出來彈出框
2.修復之啟用單行發送新行，幾行發送未啟用，應用幾行發送，程序流程錯誤
3.修復一部分客戶應用導出來的EXCLE，導進不上
4.修復16進制顯示信息與一般數據轉換時數據顯示信息不一樣
5.修復16進制下發送框鍵入數據長短為合數，轉換一般字符串?dāng)?shù)組錯誤，改成倒數第而為補零
6.修復時間設置只區別數據和別的標識符，未區別正負數
7.修復16進制下不可以應用Ctrl+Enter發送
8.16進制與一般字符串?dāng)?shù)組轉換按段顯示信息
9.時間格式放前邊了
10.添加廷時設定，發送文檔時能夠按1024字節數設定廷時
11.添加系統更新提醒，手機軟件起動提醒，能夠忽視
12.添加廣告欄
13.添加正點原子軟件倉庫，能夠從軟件倉庫，立即瀏覽正點原子各種各樣軟件的下載詳細地址
14.添加儲存文檔的編號種類的挑選，客戶儲存文檔時能夠選擇文件的編號種類（默認設置GB2312編號）
15.幾行發送已不限定命令的總數
16.幾行發送關系電腦鍵盤，改成發送當今選定頁的序號（xx0-xx9）
17.添加漢語，英語，中文繁體語言設置
18.添加I/O框的數據字體樣式，文字大小，背景顏色等的設定
19.將幾行發送命令的儲存文檔改成.CSV
