Section是一款非常專業好用的圖形圖紙編輯開發工具，主要功能便是用于MapGIS衛星地圖開發，基于mapgis強大的圖形編輯設計。該軟件以Microsoft VC++ 6.0為編程語言，MapGis 6.7 SDK為開發平臺進行開發的地質圖件制作軟件，有需要使用這款圖形編輯工具的用戶快通過本文中winwin7小編分享介紹的地址獲取它吧~




Section破解版 特點功能

1、Ruction的意思與電子表格融合保持強勁豐富多彩的數據信息溝通交流作用；
2、圖型能夠在不一樣工程項目中間、不一樣文檔中，不一樣部位隨意拷貝；
3、便捷的圖示撿取、改動、排版設計操作，可隨意定制客戶圖簽及應用；簡易的圖切模型操作；
4、也有保持了cad圖與MapGix數據信息格式的轉換，按原涂層或點線面種類輸出為MapGix格式；
5、柱形圖地質學數據收集系統軟件選用MicrosandtA7ce板的MDB格式入錄，全自動測算繪圖合乎國家標準的MapGix格式地質圖件。
6、保持載入原MapGix花紋庫及Autocad圖花紋庫，花紋視角漸變色添充。提升區塊鏈圖、直方圖、儲藏量核查、流域堆積物和土壤層化探自動編號等專題講座圖等功能鍵。


Section破解版 使用方法

1、用winwin7分享的這款Section打開工程文件，把所有文件設為編輯狀態，然后對地形等高線文件進行高程賦值--新建線屬性高程字段(原MapGis需要這樣做，用Section剖面圖菜單下的自動賦高程不需新建此字段(拖動操作))。

2、把等高線和地質區文件設為當前編輯文件狀態:即點擊勾選文件名前的復選框。

3、選擇菜單剖面圖-讀取地形數據(現有3種方式，此選拉線讀取)，沿著勘探線從開始處拉線到末端出現設置基本數據對話框(如下圖)，這里要注意地形圖比例尺和剖面圖比例尺，默認是1:5000和1:2000。如果不是這個比例尺，改成你需要的比例尺。最低標高默認為-1，也自己看情況調整。

4、就可以拉直線了，點鼠標左鍵，不要松開鼠標左鍵，移到你要的地方后(可用滾輪放大縮小)，松開鼠標左鍵。會彈出存儲數據成功對話框。點確定后，會在地形圖上出現一條紅色的剖面線。

5、選擇讀取鉆孔數據后，在鉆孔的位置點擊一下會在左側出現鉆孔數據輸入對話框。孔深單位為實際的米。

6、點存儲，就會存儲這個鉆孔的數據，如果你還有鉆孔，就繼續在另外一個鉆孔位置點擊一下，輸入數據。

7、輸入探槽數據。選擇讀取探槽數據，在探槽起點的地方點擊一下，會出現探槽數據輸入對話框，輸入數據后，點存儲，如果還有探槽，就再到另外一條探槽起點點擊一下，輸入數據，點存儲，如果沒有探槽了，就點退出。槽探長度單位為實際的米。

8、選擇讀取地質信息后，會在底部自動打開一個地質信息的窗口。這里具體就不修改，然后點存儲-退出。

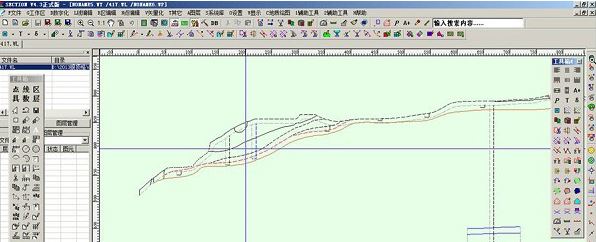

9、最后，選擇菜單剖面圖-圖切剖面后，剖面圖就出來了，這時會出現保存路徑設置對話框，設置好后點確定。剖面圖畫好了。

10、剩下的工作就是對畫出的剖面圖進行添加數據和修飾圖面了。

以上便是winwin7給大家分享介紹的Section圖形編輯處理軟件，有需要的用戶通過以下地址獲取吧~
