電阻分壓是電路中常見的一種電壓分配方法。當電路中有多個電阻相連時，根據歐姆定律可以計算出每個電阻上的電壓。電阻分壓計算器是一種用于簡化電阻分壓計算的工具。電阻分壓計算器通常提供一個簡單的界面，用戶只需輸入電路中的電壓和電阻數值，即可自動計算出每個電阻上的電壓。計算器使用基本的電路理論，根據歐姆定律和串聯電阻的分壓規律進行計算，從而減少了手工計算的復雜性和出錯的可能性。電阻分壓計算器的使用非常方便，特別適用于需要頻繁進行電路設計和實驗的工程師和學生。通過使用這個工具，用戶可以快速計算出電路中各個電阻上的電壓，從而更好地了解電路的分壓規律和優化電路設計。除了基本的電阻分壓計算功能，一些高級的電阻分壓計算器還提供其他功能，如并聯電阻的合并計算、等效電阻的計算等。這些功能能夠進一步提高計算的準確性和效率，方便用戶進行更復雜的電路分析和設計。

分壓電阻計算軟件介紹

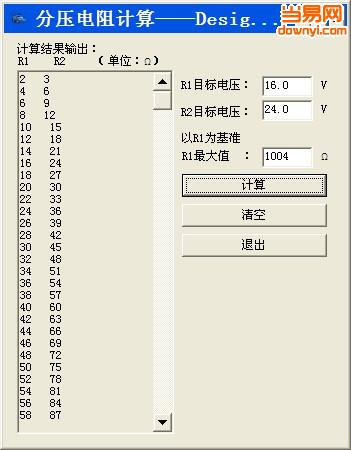

分壓電阻計算是一款可以幫助用戶輕松計算分壓電阻的計算工具，用戶在該分壓電阻計算器輸入的最大范圍內所有可能的值，并輸出顯示，然后既可以挑選到最合適的電阻值了。

分壓電阻介紹

與某一電路串聯的導體的電阻。在總電壓不變的情況下，在某一電路上串聯一個分壓電阻，將能起分壓的作用，一部分電壓將降在分壓電阻上，使該部分電路兩端的電壓減小。分壓電阻的阻值越大，分壓作用越明顯。在電流計線圈上串聯一個高阻值的分壓電阻，就能把電流計改裝成伏特表，量度較大的電壓。

分壓電阻在電路中往往采用阻值較高，功率較大的捷比信功率電阻。如果是插件的，一般電源上會用到無感功率電阻捷比信TO-220電阻（幾十到一百W），如果需要的功率較小可以用捷比信2W貼片電阻和3W貼片電阻作為分壓電阻。分壓電阻往往要求的都是無感值。

電阻分壓計算公式

電阻分流分壓總電阻計算公式

設R1,R2串聯,通過它們的電壓為U1和U2

I1=I2

U1/R1=U2/R2

U1/U2=R1/R2

U1/(U1+U2)=R1/(R1+R2) U2/(U1+U2)=R2/(R1+R2)

兩個電阻并聯

R并=R1*R2/(R1+R2)

3個或3個以上電阻并聯后的 總電阻

R=R1*R2*R3/(R1R2+R1*R3+R2*R3)

設R1,R2并聯,通過它們的電流為I1和I2

U1=U2

I1*R1=I2*R2

I1/I2=R2/R1

I1/(I1+I2)=R2/(R1+R2) I2/(I1+I2)=R1/(R1+R2)

電阻分壓計算器是一種簡化電路分壓計算的工具，通過使用它，用戶可以快速準確地計算出電路中各個電阻上的電壓，方便電路的分析和設計。
