三菱plc編程軟件(GX Developer)是一款適適用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可編程控制器，是三菱通用性較強的編程軟件。軟件功能強大，支持編程控制器、語言程序設計、程序監控等多功能。網絡參數設定可進行程序的線上更改、調試以及監控，用于程序的設計和調試，具有異地讀寫PLC程序功能，有需要用到這款PLC編程軟件的朋友快通過下面WinWin7分享的下載地址來獲取吧！

三菱plc編程軟件介紹

三菱PLC的編程軟件適用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可編程控制器。支持梯形圖、指令表、SFC、 ST及FB、Label語言程序設計，網絡參數設定，可進行程序的線上更改、監控及調試，具有異地讀寫PLC程序功能。

安裝序列號

570-986818410 998-598638072

安裝教程

1、 先安裝通用環境，進入GXDeveloper/SW8D5C-GPPW-C/EnvMEL文件夾，點擊“SETUP.EXE” 安裝；

三菱大部分軟件都要先安裝“環境”，否則不能繼續安裝，這一步還好辦，如果不能安裝，系統會主動提示你需要安裝環境

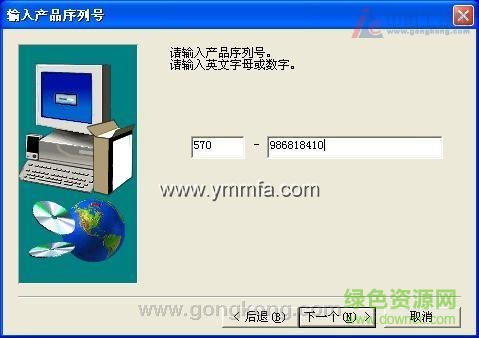

輸入GX系列軟件的通用序列號：570-986818410 998-598638072

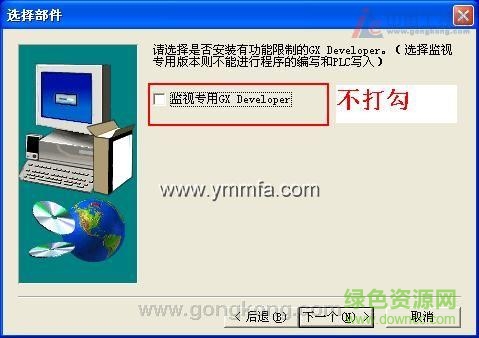

注意，“監視專用”這里不能打勾 ，否則軟件只能監視，這個地方也是出現問題最多的地方。請大家注意：往往缺省安裝都沒有問題的。

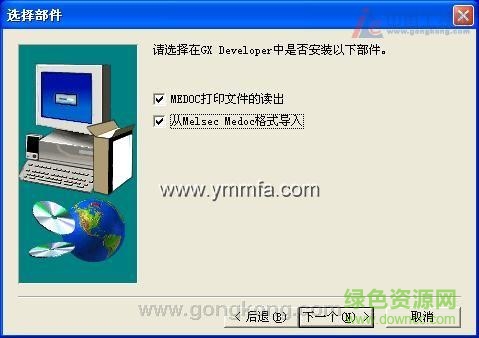

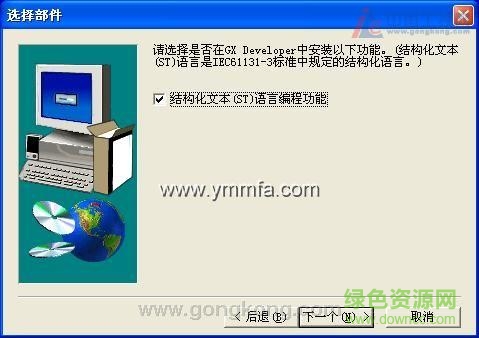

（安裝選項中，每一個步驟要仔細看，有的選項打勾了反而不利）

其他兩個地方可以打勾

編程指令

(部分常用指令)

1、連接指令

ANB AND邏輯塊與

ORB OR邏輯塊或

MPS 存儲操作結果

MRD 從MPS讀取操作結果

MPP 從MPS讀取操作結果

2、觸點指令

LD 邏輯操作開始

LDI 邏輯非操作開始

AND 邏輯乘

ANI 邏輯乘非

OR 邏輯加

ORI 邏輯加非

3、移位指令

SFT 元件移1位

SFTP 元件移1位

4、輸出指令

OUT 軟元件輸出

SET 軟元件置位

RST 軟元件復位

PLS 在輸入信號的上升沿

PLF 在輸入信號的下降沿

CHK 軟元件輸出翻轉

5、主控指令

MC 主控開始

MCR 主控復位

6、結束指令

FEND 結束主程序

END 總的程序末尾， 返回第0步

7、其它指令

STOP 停止

NOP 空操作

優勢

三菱plc編程軟件功能

1、利用Windows的優勢，使可操作性飛越升高能夠把excel,Word等做成的解釋信息進行拷貝，黏貼，并合理利用。
2、app的相通化GXDeveloper可以制做Q系列產品，QnA系列產品，A系列產品(包含運動控制系統(SCPU)),FX系列數據信息,可以轉化成GPPQ,GPPA格式的文本文檔。除此之外，挑選FX系列產品的情形下，還可以轉換成FXGP(DOS),FXGP(WIN)格式的文本文檔。
3、可以簡易設置和其它站點連接因為聯接對象特定被圖形界面而構建成繁雜的系統軟件的情形下也可以簡易的人物設定。
4、程序流程標準化
(1)型號程序編寫用型號程序編寫制做程序控制器程序流程得話，就可以不用了解軟元件的號而能夠依據標識做成規范程序流程。用型號程序編寫制成的程序流程可以依據選編進而做為具體程序來用。
(2)應用(下列，略稱之為FB)FB是以提升順序程序的研發效率為主要目的而研發的一種作用。把開發設計順序程序時重復使用的順序程序回路塊零件化，促使順序程序的研發越來越非常容易。除此之外，零件化后，可以防止把它應用到其他順序程序時順序輸錯。
(3)宏只需要在隨意的回路理念上再加上名稱(宏定義名)登陸(宏登陸)到文本文檔，隨后鍵入簡單指令就可以讀取登陸完的回路方式，變動軟元件就可以靈便利用了。
5、可以用各種辦法和程序控制器CPU聯接
(1)經過串行通訊口
(2)經過USB
(3)經過MELSECNET/10(H)計算機插板
(4)經過MELSECNET(Ⅱ)計算機插板
(5)經過CC-Link計算機插板
(6)經過Ethernet計算機插板
(7)經過CPU計算機插板
(8)經過AF計算機插板
6、豐富多樣的調節作用
(1)因為應用了子程序推理測試作用，可以更加簡單開展調節工作。
(a)沒必要再與程序控制器聯接。
(b)沒必要制做條所使用的順序程序。
(2)在促進含有CPU不正確，獨特電磁閥/獨特存儲器的解釋，因此對于線上中出現錯誤，或者程序制作中想要知道獨特電磁閥/獨特存儲器內容的情形下給予很大的便捷。
(3)數據信息生產過程中出現錯誤況時，顯示的是是怎么回事或者表明信息，因此數據信息制作出來的時長可以大幅減少。

以上便是WinWin7小編給大家分享介紹的GX Developer三菱PLC編程仿真軟件！
