而本文中WInWin7小編給大家分享的常用電氣電路仿真軟件——CADe_SIMU是一款繼電器等成套柜仿真軟件，該工具功能十分齊全各方面都看成優秀，豐富的工具欄無疑可以讓使用者提高工作效率，擁有電氣制圖一般所需的元件庫，基本可以滿足用戶的使用需求，是廣大電路工作者必備的助手之一。

CADe SIMU使用教程

解壓后，進入目錄雙擊此文件打開，見WinWin7小編分享的圖片所示：

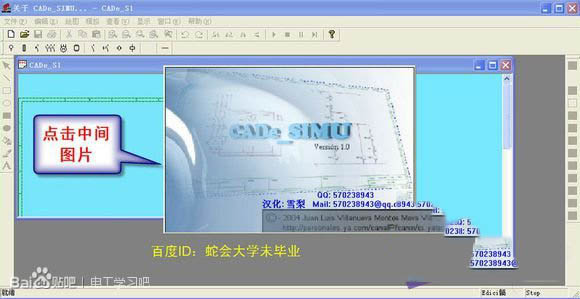

有人會以為軟件壞了，其實點中間圖片就能進入，見WinWin7小編分享的圖片所示：

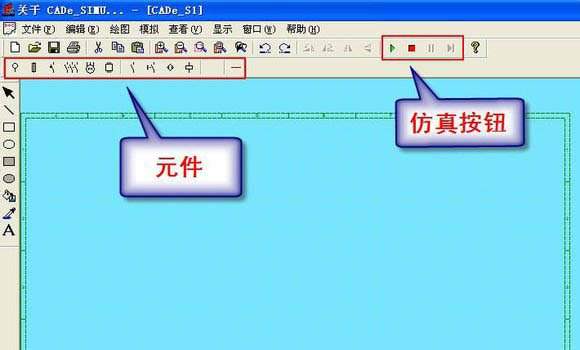

下圖是界面，重要的功能我都標出來了，見WinWin7小編分享的圖片所示：

上面第一行用鼠標點擊后，第二行的圖標會變化

由于沒有任幫助，所有功能都是摸索出來的

從左到右分別是：

(1)交直流電源;(2)熔斷器和斷路器：(3)自動開關和熱繼電器：(4)接觸器主觸頭;(5)交直流電機;(6)電子元器件：(7)接觸器及繼電器輔助觸頭：(8)按鈕開關;(9)接近開關及其他相關;(10)線圈及輸出;(11)導線及電纜。該工具菜單使用的特點是：只要點擊任一工具菜單圖標，馬上在工具菜單下面一行顯示其類型工具條，方便大家選取合適的元件符號

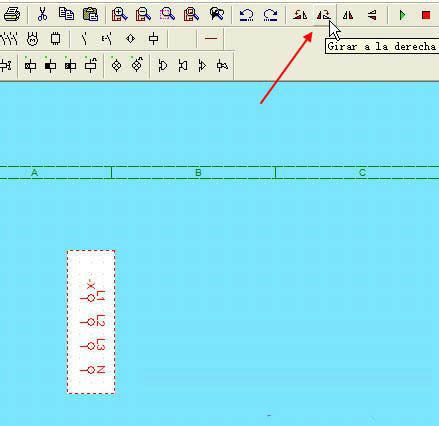

元件可以轉動，按DEL鍵可以刪除，見WinWin7小編分享的圖片所示：

下面示范一個簡單的點動

點圖中紅圈處放三相電源，見WinWin7小編分享的圖片所示：

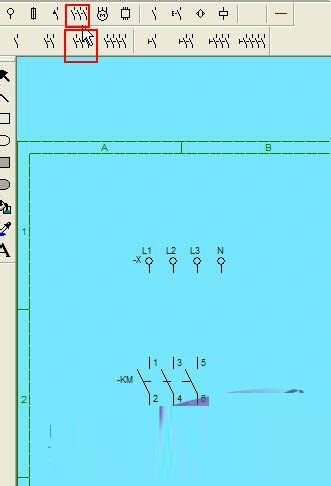

放KM線圈，見WinWin7小編分享的圖片所示：

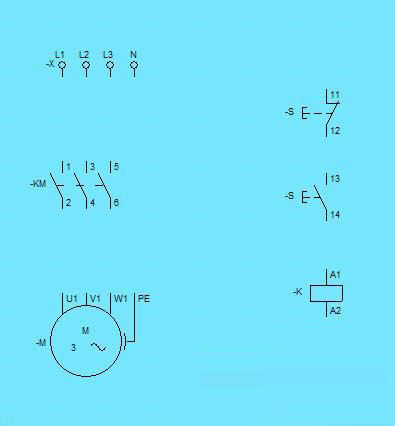

再放好其他元件，見WinWin7小編分享的圖片所示：

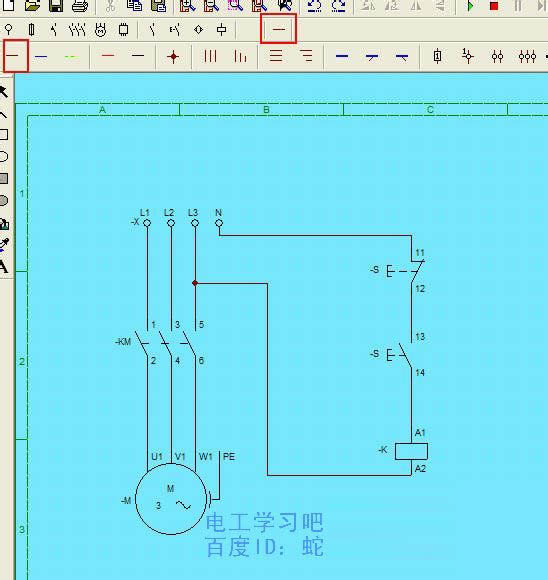

如下圖一樣連線，見WinWin7小編分享的圖片所示：

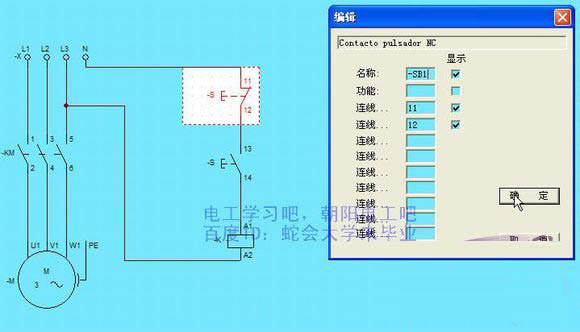

雙擊元件改編號，見WinWin7小編分享的圖片所示：

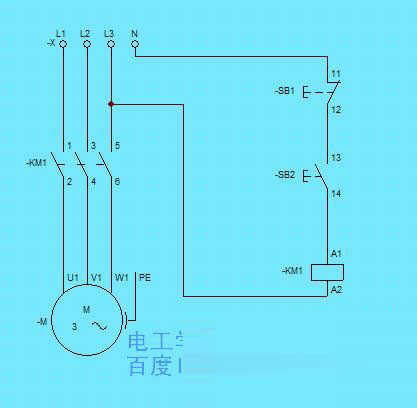

接觸器和它的主觸頭名字要一樣，見WinWin7小編分享的圖片所示：

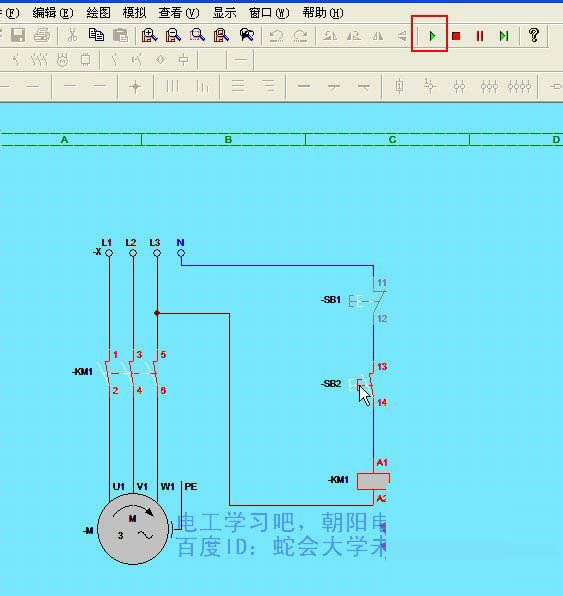

點擊下圖中綠色按鈕就可以仿真運行了，見WinWin7小編分享的圖片所示：
