湘源控規是由湘源規劃軟件基于AutoCAD平臺開發的一款城市控制性詳細規劃輔助設計軟件，支持ACAD2008-2019、中望CAD 2018等軟件環境，全面支持Windows XP、Win7、Win8、Win10操作系統，為用戶們提供了市政管網設計、日照分析、土方計算、用地分析、制作圖則、專項設計等眾多實用功能，可適用于城市分區規劃、城市控制性詳細規劃的設計與管理。該版本內置破解補丁，可完美破解免費使用！

軟件特色

1、統一了成果標準

以往，規劃成果缺乏統一的制圖標準，規劃數據內容繁多，沒有統一的數據文件設計標準，就是同一設計單位的數據文件的組織與表現形式也因人而異，有些規劃數據還生產于不同時期。數據內部沒有約束，規劃數據雜亂，成果不能共享，不同設計單位和設計人員設計的成果很難進行對接和整合，數據難以建庫等，這些問題嚴重制約了規劃管理信息化建設的發展步伐。

該軟件是完全按照標準來進行研發，首先制定標準，對規劃成果的基本內容、格式、表格形式以及圖層、顏色、圖示符號、文字大小、比例等的設置等進行規定，由于軟件對規劃設計規范及標準進行了緊密結合，生成的內容完全符合標準，生成的成果格式統一，因此軟件的應用為規劃審查、規劃公示、規劃信息建庫等帶來了極大便利。由于各地標準存在差異，因此軟件提供了開放式的用戶參數修改和定制功能，通過修改系統參數，能讓軟件適合不同地域的習慣及標準。

2、增強了數據精準性

軟件采用了自動統計面積及指標功能，徹底杜絕了圖文不一致的問題，規劃管理人員使用軟件中的圖形審查工具，可以輕松對數據的一致性、精確性進行審查。軟件提供的規劃審查功能，能讓規劃管理人員對設計院的成果進行初審，把不符合標準規范、不符合上一層次規劃、圖文數據不一致的內容，通過列表顯示出來，因此該軟件是一個重要的規劃初審工具。

3、提高了規劃設計效率

軟件把提高規劃設計及規劃管理效率作為其研發的核心思想，一套好的設計軟件應該為規劃設計及管理提高效率，把設計人員從制圖中解脫出來。本軟件力求能最好地表達設計人員的設計意圖，盡可能自動完成非創造性工作，極大地提高規劃編制效率。

軟件中采用了自動生成的技術，具有自動生成道路、自動統計面積及指標、自動生成彩色圖紙、自動生成三維效果圖、自動計算管線管徑等功能，通過自動生成相關內容，從而提高設計繪圖效率。

軟件中采用了自動統計、核算、分析的技術，具有自動核算面積、自動統計指標、自動找出不符合規范的內容，從而提高規劃管理的效率。

4、實現了帶圖審批

提供了規劃帶圖審查功能，規劃管理人員完全可以通過軟件，對設計院的規劃設計成果圖進行初審，把不符合標準規范、不符合上一層次規劃、圖文數據不一致的內容，通過列表、高亮等多種方式自動顯示出來。

軟件建立了三維規劃報建流程，實現三維規劃審批輔助決策，直接在三維之上開展規劃報建和審批業務。另外，軟件實現了二維設計與三維設計能夠快速轉換，三維設計不需要重新建模，而且也便于數據更新，使得三維審批成為可能。

5、提供了大量分析工具

軟件包含了許多分析功能，使設計走向科學化。

6、符合了設計師的制圖習慣

本軟件由從事10余年規劃設計工作的高級規劃師研發完成，符合設計師的制圖習慣。

軟件功能

1、繪制地形圖模塊

利用現狀標高數據或現狀等高線，計算任意點標高，繪制任意地表剖面圖，可做坡度分析、高程分析、坡向分析等。可模擬三維地表模型，支持光滑處理、自動貼圖、蒙皮等技術。

2、繪制道路系統圖模塊

用戶只需輸入道路中心線及道路寬度等各要素，本系統就能自動生成道路、自動交叉口圓弧處理、自動標注道路交叉口坐標、自動標道路寬度、自動標彎道圓弧半徑。通過輸入道路交叉口的標高，本系統自動生成道路坡度、坡長等，自動生成道路橫斷面圖。

3、繪制用地圖及控制指標圖模塊

采用先進的自定義地塊功能，徹底解決了點選區域不封閉情況?？煽焖俚膶?duì)所有地塊進行填充。各地塊根據用地性質自動分層，能彩圖與線條圖互轉，能準確統計各用地面積，可自動生成指標分析圖、圖例等?！?/p>

能根據用地規劃圖及缺省指標體系，自動生成控制指標圖。用戶只需對各控制指標稍作修改即可成為正式出圖。

提供方便的計算面積功能，可快速的對指標進行修改、統計。最后能生成指標總表、用地平衡表、中小學總表、園林綠地總表等各種統計表格。　

4、繪制總平面圖模塊

本軟件采用三維自定義建筑對象。每個建筑對象包含平面圖形要素、三維圖形要素及建筑屬性等內容。

平面圖形要素：包含建筑輪廓線、建筑標志線、建筑詳圖線、建筑標注、陰影線、日照陰影位置線、綠化界線、陽臺平面線、屋頂平面線等。

三維圖形要素：包含三維窗戶、三維陽臺、三維屋頂、各種材質貼圖等。

建筑屬性：包含建筑名稱、類型、建筑高度、標高、層數、地下層數、裙樓層數、層高、底層架空高度、車位數、造價等。

能模擬絕大部分常規建筑，但不能模擬異形建筑。

具有自動計算建筑面積、基地面積、車位數、造價等指標的功能。能自動統計技術經濟指標表，自動統計建筑情況一覽表。

5、繪制園林綠化圖模塊

提供了三維綠地、三維水面、三維樹木、三維樹叢等自定義對象。

具有自動計算綠地面積、水面面積、造價功能，能自動剔除重復面積。

可生成苗木表。

6、繪制管線綜合圖模塊

采用三維自定義管線對象，支持自動計算、自動修改標注等。

7、繪制土方計算圖模塊

依據電子地圖，自動采集土方現狀標高；依據規劃設計標高自動采集土方設計標高；能計算土方填挖面積、土方填挖量，求零線位置；自動生成編號；能統計總土方填挖面積、填挖量等。支持不規則地形及不規則用地紅線，支持檔土墻、陡坡等，支持精細計算等。

8、繪制圖則模塊

提供快捷的布圖功能，能快速的制作圖則。同時，徹底實現大圖與圖則聯動，大圖圖紙修改，圖則自動跟著修改。圖則可以任意調整比列和位置等。

9、繪制分析圖模塊

該模塊包含地表分析、用地高程分析、用地坡度分析、用地適建評定、淹沒范圍分析、分水嶺分析、泰森圖形分析、道路最短路徑分析、路網密度分析、中小學分析、公園綠地分析、指標強度分析、地塊高度分析、人口分析、綠地率分析、建筑密度分析、等距分析、緩沖分析、熱力圖分析、日照分析、模擬規劃分析、景觀分析等功能，能自動生成相關圖紙，并提供了繪制分析線、分析節點等命令。

10、圖紙檢查模塊

該模塊包含圖紙檢查、指標檢查、重疊檢查、表格數據檢查等內容，并能生成檢查報表。

11、GIS導入導出模塊

支持?jǐn)?shù)據無損導出到GIS，或從GIS導入數據。

12、工具集模塊

軟件提供功能強大的工具集，包括圖庫管理、標注、圖像處理、數據處理、三維渲染等功能。

破解教程

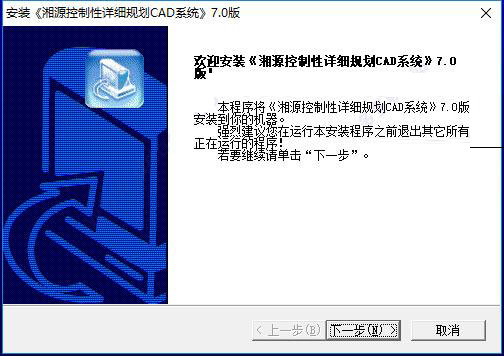

1、下載軟件壓縮包文件，首先點擊“Setup.exe”進行原版程序安裝

2、根據提示安裝即可，軟件正在安裝請耐心等待

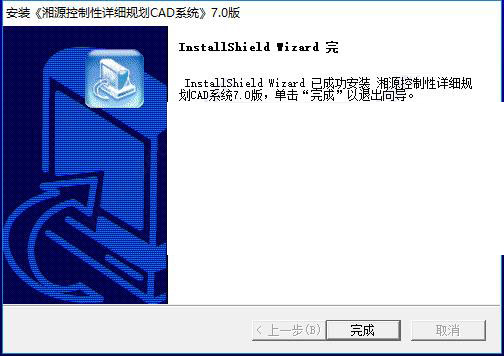

3、安裝完成，點擊完成即可

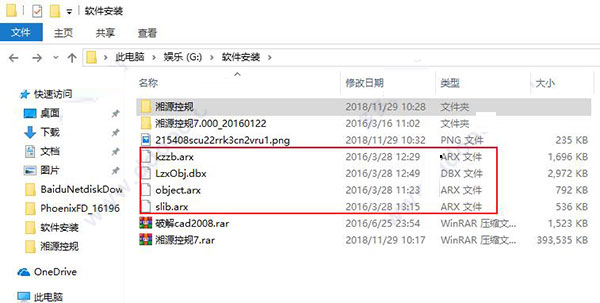

4、然后將破解cad2008.rar解壓，解壓出來的四個文件復制到安裝目錄下的cad2008文件夾中

默認路徑為：C:\Program Files（x86）\LzxSoft\Lzx6\sys32\cad2008

注意：不是裝在C盤的找到自己湘源安裝位置的\sys32\cad2008，記住不管你是不是32位系統都選sys32這個文件夾，粘貼后點擊替換。

5、運行菜單[工具Tools] -〉[選項preferences]，出現對話框，在[文件Files]->“支持文件搜索路徑”中點擊“添加”，找到剛剛打開過的\sys32\cad2008

例如: “C:\Program Files\LzxSoft\Lzx6\sys32\cad2008”目錄，按“確認”按鈕，將剛添加的這個文件點擊“上移”，移到最頂層。

6、在CAD命令框鍵入“menuload”命令，按“瀏覽”，找到軟件安裝目錄sys32\cad2008子目錄下的 “Lzx.mnu”文件（改文件類型為mnu就會顯示）并“加載”，關閉。

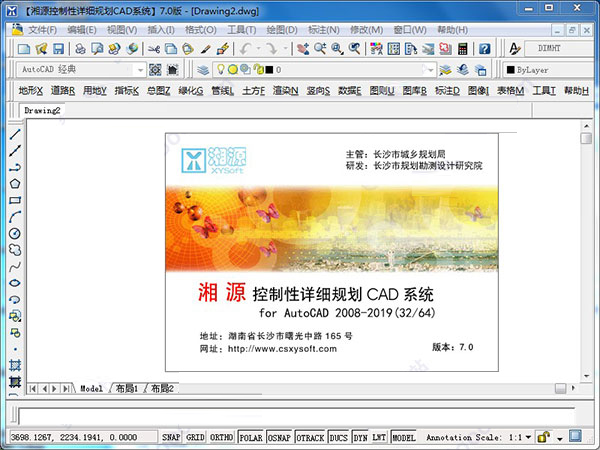

7、退出AutoCAD，重新進入即為湘源控規7.0破解版。

常見問題

1、如何才能讓湘源做的圖則直接用普通AutoCAD打開?

按下列步驟操作：

①首先保存當前DWG文件，然后使用菜單“圖則”->“圖則工具”->“對象轉塊(LZXVPORTTOBLK)”命令，把圖則對象轉為普通圖塊。

②再使用“數據”->“全部炸開”命令，把所有湘源對象全部炸開。

③最后另存為其它DWG文件。

另存后的DWG文件，可以不裝湘源直接用AutoCAD打開。該圖可以給甲方，或用于打印。

注意：使用這個方法另存后的DWG文件，由于炸開了全部湘源對象，所以湘源軟件不能再識別它，只能作為最后成果提供給甲方，記得千萬要保存中間成果。

2、如何解決湘源字體顯示問題。

文字在AutoCAD能正常顯示，但用湘源打開文字顯示不了，解決辦法：

刪除c:Program FilesLzxSoftLzx4sys2acad.fmp文件。

3、添加一條新的道路，為什么不能和以前繪制的道路作交叉口處理?

可能是你把以前繪制的道路炸開成直線或圓弧了，因此不能進行交叉處理。需要做交叉口處理的幾條道路，其邊線、側石線和中線都必須是PLINE線，才能正常操作。建議你用“SETWID”命令，把炸開后的直線或圓弧轉換為PLINE線。

更新日志

湘源控制性詳細規劃CAD系統 7.020更新：

1、增加對AutoCAD 2018版本和AutoCAD 2019版本的支持。

2、增加“熱力圖”功能，可對中學、小學、醫院、公園、停車場、消防站、體育、娛樂、文化、商業、道路等城市基礎設施進行熱力圖分析。

3、增加“繪雙線路”命令，能自動彎道圓弧處理。

4、修改“圓角VV”命令，實現智能自動剪切。

5、修改“道路綠線”命令，修復一塊板道路不能生成綠線的問題。

6、修改“宅前小路”命令，可進行自動圓角處理、正交處理。

7、修改具有混合代碼的地塊在人口計算上的問題，對于具有混合代碼的地塊，其人口數量依據混合代碼所占比例來進行計算。

8、修復地塊G2綠地率為0的問題。

9、增加“空白填充”命令,對沒有填充的剩下的空白部分進行自動填充，已經填充的不再填充。

10、修改“配套設施”命令，新增按關鍵詞或拼音首字符搜索。

11、增加“用熱指標”修改命令，修復了用熱容量統計的問題，并在“mo”中增加了“用熱指標”的修改。

12、增加“污水指標”修改命令，并在“mo”中增加了“污水指標”的修改。

13、修改村莊用地規劃匯總表的比例，原村莊各類建設用地的比例為各類建設用地的總面積除以村莊建設用地總面積，現在改為各類建設用地的總面積除以村莊用地總面積。

14、增加依據地塊自動生成出入口圖標的命令。

15、完善“模擬規劃”命令，可自動繪制綠化環境，建筑形式實現多樣化，生成的圖紙更豐富。

16、修改總圖圖則的“插入頁面”命令，增加了圖紙頁面按固定比例插入，例如按1:2000比例插入圖則頁面。

17、修改分圖圖則的“修改比例”命令，可按固定比例設置圖則頁面的大小，例如修改圖則打印出圖比例固定為1:2000。

18、修復對象模式生成圖則時部分圖則的內容顯示不完整的問題。

19、修改“圖庫”命令，能按關鍵詞或拼音首字符搜索。

20、修改土方計算中的“生成方格”命令，修復了當坐標值較大時命令產生錯誤的問題。

21、增加“布局另存”命令，把布局導出到模型空間的DWG文件。

22、增加“布局對正”命令，讓布局的坐標系還原，布局的坐標系與模型空間的坐標系一致。

23、修改“視口轉塊”命令，對視口具有旋轉角度時，轉塊后角度仍然為零的問題進行了修復。

24、增加“剪裁邊界”命令，獲取圖塊、圖像、視口等對象的剪裁邊界線。。

25、修改“分析線”命令，增加了分析線的線型種類、箭頭種類及寬度變化種類，并對分析線命令的界面進行了優化。

26、修復“中學分析”、“小學分析”命令中班數檢查功能存在的BUG。

27、增加“最短路徑”命令。

28、增加“帶屬性炸開”命令，如果圖塊帶擴展屬性，使用EXPLODE炸開命令，炸開圖塊后的對象，丟失了原圖塊的擴展屬性。使用該命令，炸開后不會丟失擴展屬性。

29、修復“點轉注記”命令中屬性丟失的問題。

30、修改“屬性輸出”命令，增加了對象長度、面積等基本屬性的輸出。

31、修改“GIS設置”命令，選擇對象實現自動添加圖層參數和字段參數。

32、修改“GIS輸出”命令，增加“點”對象的輸出，并提升了圓弧段的輸出精度。由于SHAPE不支持圓弧段，因此需要先將圓弧段變成由密集點組成的多段線，然后通過多段線輸出。

33、修改“用戶坐標”命令，提高了使用方便性。

34、修改自定義對象的“特性修改”命令，優化“顯示特性”欄，提供“多種”選項。

35、增加“插入地塊”命令，把所選DWG文件中的全部地塊插入當前圖形中。

36、在填充圖案數據模板文件中增加了“LZX_NET”、“LZX_LINE”、“LZX_DOTS”、“LZX_ARSAND”等填充圖案定義，解決了因模板文件不同，導致填充圖案比例不同的問題。

37、修改“刪除屬性”命令，修復了原命令不能刪除屬性的問題，并增加了選擇框，操作更簡單。

38、增加“繪條形碼”命令。

39、增加“繪二維碼”命令。

40、修改菜單欄顏色，與AutoCAD的工具欄顏色保持一致。

41、更新單機狗的驅動程序，支持windows 10操作系統。

42、修復“植被填充”命令，解決了在邊界外顯示圖塊的問題。

43、地塊的用地面積和建筑面積統計命令，增加了使用“平方米”、“公頃”或“畝”單位的選擇。

44、修改“繪制地塊”命令，在使用“點選”生成時，解決了代碼圓圈對搜索邊界線的干擾問題。

45、修改“所有坐標”命令，解決了部分道路交叉點不能標注的問題。原命令在道路中線存在不同標高的情況下，不能獲取交點，導致不能完整標注道路交點。

46、修改“喇叭拓寬”命令，修復了道路轉彎半徑為方角的時候，人工喇叭口拓寬命令不起作用的問題。

47、修改“主出入口”命令，修復了在某種特殊條件下不能生成出入口圖標的問題。

48、修改了“道路填充”命令，采用新的道路填充方式，可單獨填充人行道或車行道。

49、修改“用水指標”、“用電指標”、“用熱指標”、“用氣指標”等命令，提供按人數、按建筑面積、按用地面積三種算法。

50、增加對64位windows系統下運行32位AutoCAD 2008版本的支持。
