LEDVISION(卡萊特LED控制卡軟件)是一款需要與相應的LED顯示屏配合使用的多功能控制和編輯工具，可以與常見的卡萊特led控制卡兼容，支持視頻、音頻、圖像、文字、Flash等多媒體文件的導入和編輯等操作，還擁有手工校對的功能，能夠滿足不同用戶對LED顯示屏內容的編輯操作，幫助用戶對LED顯示屏進行控制和播放。如果需要對LED顯示頻進行調試的朋友快通過下面地址來獲取吧！

安裝教程

1、雙擊“LEDVISION_Setup_1.80.2232.exe”開始安裝，首先選擇安裝語言，見下圖所示：

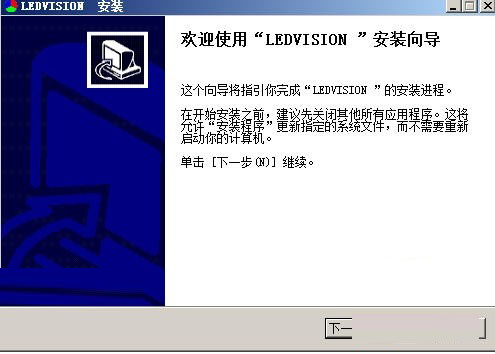

2、點擊OK進入軟件的安裝向?qū)?，見下圖所示：

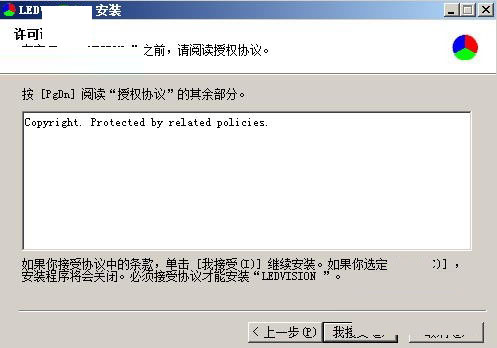

3、點擊下一步出現協議，選擇我接受

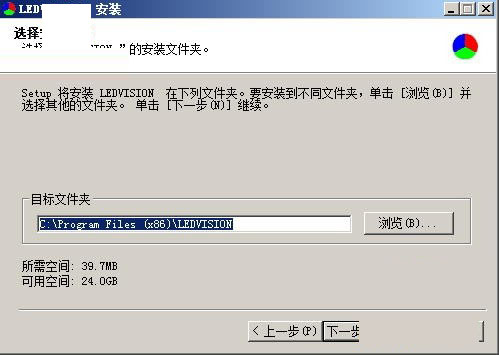

4、設定軟件安裝目錄，默認為“C:\Program Files (x86)\LEDVISION”

5、一直下一步安裝即可

LEDVISION使用教程

1、播放窗口

播放窗口是LED大屏幕的預覽窗。在播放窗口內看到的內容即為LED大屏幕上的顯示內容。

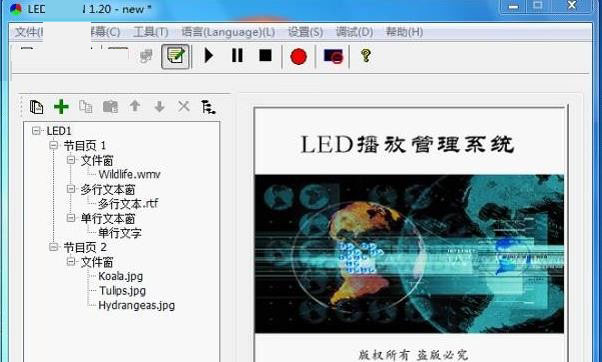

2、主界面

主界面分為六個區域，依次為：1：菜單;2：主工具條;3：節目編輯工具條;4：節目樹區域;5：節目屬性區域;6：狀態欄。

節目結構介紹

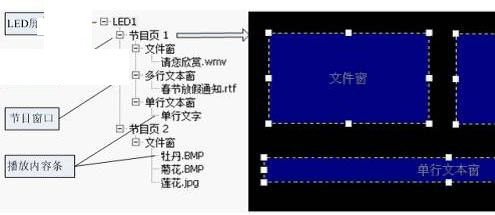

LEDVISION的節目樹區域由四級組成，依次為LED屏幕、節目頁、節目窗口和播放內容條。

LED屏幕：用戶使用的LED大屏幕，大屏幕上的顯示內容由它決定。每個“LED屏幕”之間是并列關系，在LED屏幕中可以添加多個節目頁。l 節目頁：節目頁是指用戶設定的一組節目窗口和節目內容的集合。每個“節目頁”之間是并列且依次播放關系。

節目窗口：節目窗口是節目的播放分區窗口，決定節目頁節目的布局和疊放層次。每個“節目窗口”之間是并列且同時播放關系。

播放內容條：在LED屏幕上顯示的具體內容。包括視頻、圖片、文字等文件以及時鐘、天氣預報、外部視頻等。每個“播放內容”之間是并列且依次播放關系。

注：每個LED屏幕，節目頁和播放內容同級之間都是并列且依次播放的關系，而每個節目窗口之間是并列且同時播放的關系。

節目編輯流程

一、設定LED屏幕大小

LED屏幕的大小一定要設置正確，否則節目制作完播放時可能只顯示一部分或不能正常顯示。

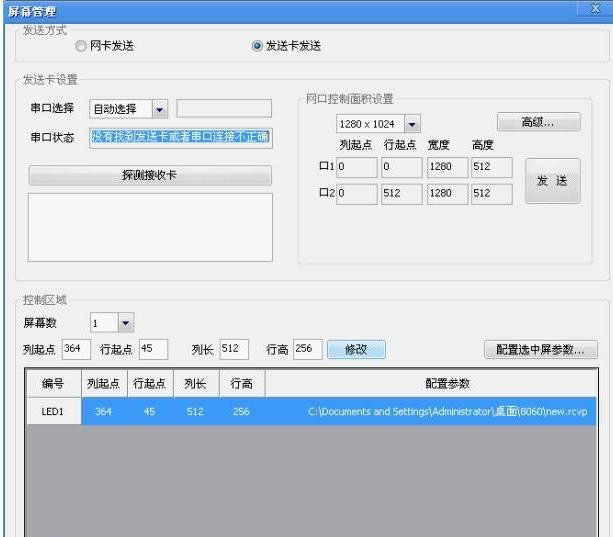

設置方法：選擇菜單“主菜單→控制屏幕→屏幕管理”，彈出屏幕管理窗口，在這里設置LED屏幕的數量、起始位置、大小等

注意，此處LED屏幕的大小對應實際中LED顯示屏的大小，一般設置為和LED大屏幕的大小一致。

二、新建節目頁

可以通過鼠標點擊節目編輯工具條上按鈕，或者點擊按鈕彈出菜單新建節目頁。

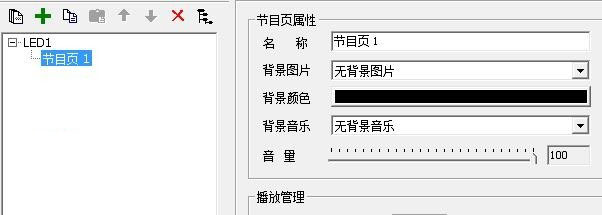

建立節目頁后，在主界面右側將會顯示節目頁的相關屬性)，一般使用默認的參數即可。

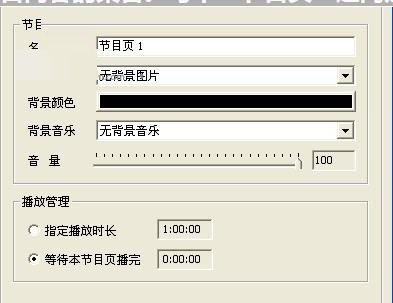

在節目頁的屬性窗口可以設置頁面的如下屬性：

播放管理：設置該節目頁播放的時間。

方式一：指定播放時長。該節目頁播放一個設定的時間后，跳轉到下一個節目頁播放。

方式二：等待本節目頁播完。等待本節目頁內所有的內容播放完后，跳轉到下一個節目頁播放。

三、 添加節目窗

添加節目窗

建立節目頁后，鼠標右擊“節目頁”節點或點擊節目工具條上的按鈕，彈出添加節目窗口菜單。節目窗口的位置既可以用鼠標拖動，也可以使用坐標進行設定。一個節目頁包含任意多個窗口，窗口的大小和位置可以任意設定。

按照窗口里容納的內容的不同，分成如下幾種：

文件窗：窗口里可以播放視頻、圖片、文本、txt文件、World、Excel、PowerPoint、Flash、GIF等

多行文本窗：窗口里可以顯示具有復雜格式的多行文字;

單行文本窗：窗口里可以顯示具有簡單格式的一行文字;

時鐘窗口：窗口里可以顯示模擬時鐘或者數字時鐘;

計時窗口：窗口里可以顯示正計時、倒計時;

外部視頻窗：窗口里可以播放外部視頻。外部視頻包含了外部的視頻采集設備的輸入，比如攝像機，攝像頭，電視卡，DVD機等;

天氣預報窗口：窗口里可以顯示國內和國際主要城市天氣預報(需連接互聯網);

節目窗屬性設置

所有的節目窗都有共同的屬性

添加播放內容條

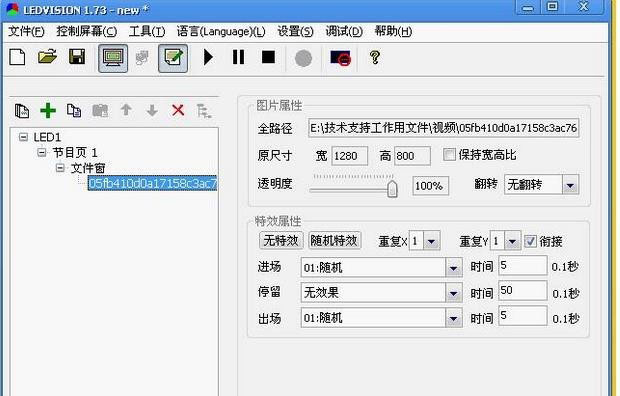

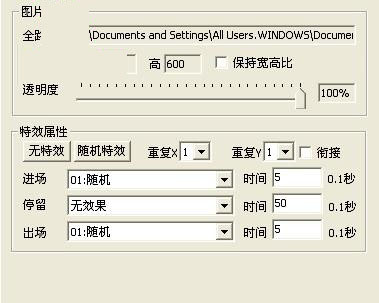

添加窗口后，根據窗口的不同，加入相應的節目播放內容條。此處以文件窗下的圖片進行說明，鼠標右擊“節目窗”節點或點擊按鈕，彈出菜單。選擇“添加圖片”，彈出文件選擇對話框。選擇一個用來播放的圖片文件即可。添加完成后，對應LED窗口和主界面顯示如下：

到此，節目制作整個流程完成。根據實際需要可以再添加和修改內容。

LEDVISION特色

1、LEDVISION支持視頻、音頻、圖像、文字、Flash、Gif等形式的媒體文件播放;支持Microsoft office的Word、Excel、PPT顯示;支持時鐘、計時、天氣預報顯示;支持外部視頻信號(TV、AV、S-Video、復合視頻)播放;支持多頁面多分區節目編輯;軟件提供了豐富靈活的視頻切換功能、分區特效，以及三維特效動畫，讓顯示屏的顯示效果得到完美展現。

2、LEDVISION支持5A、i5A、i3、i5、i5P、i6、i6P等系列接收卡，支持T7、iT7、iQ7、iQ7E、T7H、S2、S4、S6、S6F等系列發送卡，支持C1(C1S、C1L)、C3、C5、C6等C系列播放盒，支持M9、iM9多功能卡;支持一臺PC機控制多個LED顯示屏, 支持對LED顯示屏智能參數設置。

3、LEDVISION支持對LED大屏幕的手工校正，同時兼容其它專業校正設備采集的校正數據。

4、LEDVISION目前支持簡體中文、繁體中文、英語、法語、日語、韓語、俄語、西班牙語、瑞典語、葡萄牙語等多種語言。
