使用3D STEP模型生成向?qū)лp松生成最真實、準確和數據豐富的3D模型。將您的實體電路板精確體現在實時原生3D PCB上。

增強的引腳長度定義

使用在元器件引腳屬性中增強的引腳長度定義來精準高效地進行高速設計布線。增強的引腳長度計算功能包括了芯片內部連接導線的長度，無需進行耗時的手動計算。

PADS LOGIC 導出器

應用 PADS? Logic導出器，將設計數據從Altium Designer導出到PADS?，節約您的設計時間。應用Altium Designer進行高級版圖設計，之后即時將原理圖和PCB版圖導入到PADS? 中。

孔公差定義

為焊盤和過孔定義特定的公差值，確保PCB制造的可靠性。指定精確的孔公差，并將其作為生產數據的一部分，確保每次生產時一次通過。

高級元件搜索

在Vault瀏覽器中應用高級查找選項，輕松準確地找到您設計中所需的元件。根據您的特定需求來定制搜索選項，并且可以將搜索項收藏，以備后用。

離線設計系統

您通過離線設計系統向外界分享的網絡數據可以盡在您的掌控中。輕松使用Altium Designer 為指定應用設定連接，包括您的偏好分享、許可證服務器、元器件供應商連接等。

集成的TASKING PIN MAPPER

利用集成的TASKING Pin Mapper，隨時分享PCB與嵌入式軟件項目間的設計數據。 節省Altium Designer與TASKING工具之間引腳分配、處理器芯片標識符和符號名稱的轉換時間。

新型設計規則編輯器

應用新的設計規則編輯器，可以輕松創建和管理高級設計規則。通過合理的查詢驗證接口，準確理解查詢語句之間的關系，避免設計規則沖突。

漢化教程

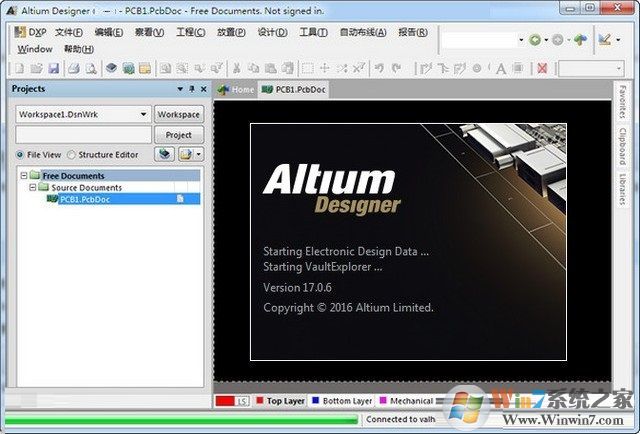

Altium designer自帶了漢語漢化，不過還是建議使用英文的。點左上角DXP按鈕，以此選擇Preferences---System---General 在最下面選擇Use localized resources，點擊OK后，重新啟動軟件就變成漢語的了

更新說明

• 全新的替代元器件選擇系統，幫助設計師掌控制定義元器件可替換方案的全過程。

• 直觀的間距指示，幫助設計師在PCB板上正確地放置各種設計元素，因為他可以直觀的看到它們之間的距離。

• 智能的元器件布局系統，幫助設計師高效地實現在PCB板上實現排列整齊的元器件布局。

Altium公司工程副總裁Sergey Kostinsky 表示：“Altium Designer 16的全新特性，體現了我們對締造Altium Designer 平臺持續價值和發展空間的承諾。這一新版本將進一步推動實現我們的目標，通過創建最好的設計工具，幫助PCB設計工程師應對日益緊張的項目期限和預算。”
