KiCad是一款免費、開源的電子設計自動化(EDA)軟件，支持跨平臺操作，兼容Windows和Linux系統，為用戶提供了eeschema-原理圖編輯器、cvpcb-元件封裝關聯選擇器、pcbnew-PCB布線程序等工具，可以設計出滿意的線路，提高工作效率！

KiCad軟件特色

1、免費開源，遵守GNU的GPL版權協議。
2、采用圖形操作界面，使用方便。
3、支持跨平臺，在linux和windows都擁有對應的版本。
4、可以生成gerber文件，PCB畫好以后可以直接生成gerber文件，不用擔心文件格式不兼容的問題。

KiCad軟件功能

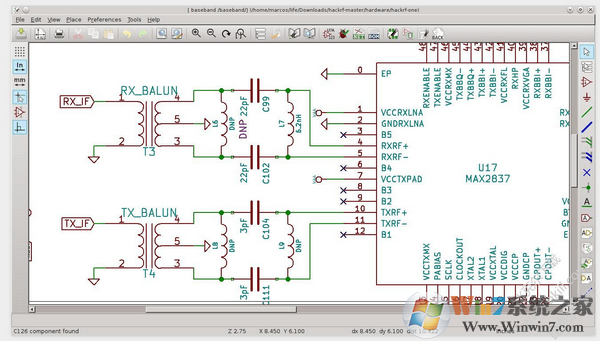

1、原理圖設計
使用原理圖編輯器，您可以無限制地創建您的設計; 無需付費即可使用該我剛給你呢。 原理圖符號庫和內置的原理圖符號編輯器可以幫助您快速開始設計。

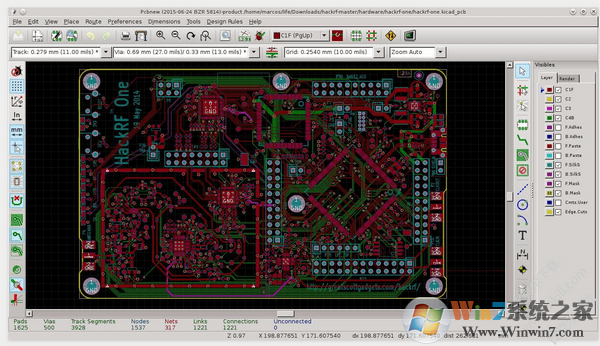

2、PCB布局
制作多達32層的專業PCB布局。 KiCad現在有一個推動和推動路由器，它能夠路由差分對和交互式調整走線長度。

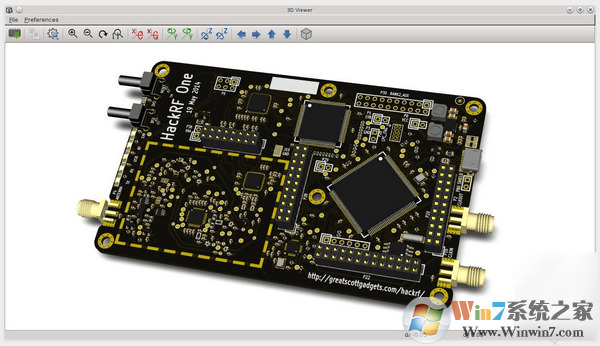

3、3D瀏覽器
KiCad包含一個3D瀏覽器，您可以使用它在交互式畫布中檢查您的設計。 您可以旋轉和平移以檢查在2D視圖上難以檢查的細節。 多個渲染選項允許您修改電路板的美學外觀，或隱藏和顯示功能，以便于檢查。

KiCad制作PCB文件教程

一、使用Pcbnew

1. 在KiCad工程管理界面，點擊Pcbnew圖標，Pcbnew的窗口就會打開。如果這時候彈出來一個窗口，窗口中提示 *.kicad_pcb文件不存在而且問你是否要?jiǎng)?chuàng)建它，選擇“是”就可以了。 2. 開始輸入一些信息。在頂部工具欄點擊Page settings圖標，設置頁面大小為A4，標題為Tutorial1。

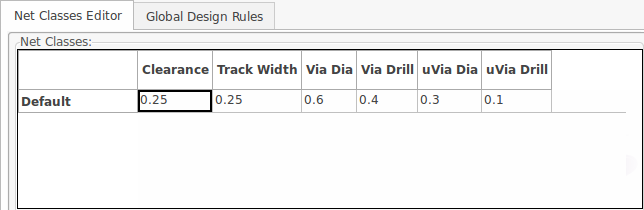

3. 我們最好先根據你的PCB制造商的要求設置一下兩條線的最小間隙(Clearance)和線條的最小寬度(Minimum track width)。通常，你可以設置最小間隙為0.25，最小線寬為0.25。點擊菜單Design Rules → Design Rules，選擇Net Classes Editor標簽，修改最小間隙(Clearance)為0.25，修改線寬(Tarck width)為0.25，這里的單位是mm。

4. 在上邊的窗口中選擇Global Design Rules標簽，修改Min track width為0.25，點擊OK按鈕提交這些改動關閉這個Design Rules Editor窗口。

5. 現在，我們?cè)搶?dǎo)入網絡表文件了。在頂部工具欄點擊Read Netlist圖標，在彈出窗口中點擊Browse按鈕，選擇之前生成的tutorial1.net文件，然后點擊 Read Current Netlist按鈕，然后點擊Close關閉。(老頑童：在Message窗口中將會出現一些信息，如果有錯誤，將會以紅色的字體表示，按照之前原理圖的教程，這里不會有錯誤。)

6. 這時候你會在圖中的左上角看到所有的元器件。如果看不清楚，可以滾動鼠標滾輪放大元器件。(老頑童：我導入的元器件在圖的正中間，不在左上角。)

7. 用鼠標選中所有的元器件，然后把他們拖到圖紙的正中間。如果需要的話，你可以用鼠標把它們放大和縮小。

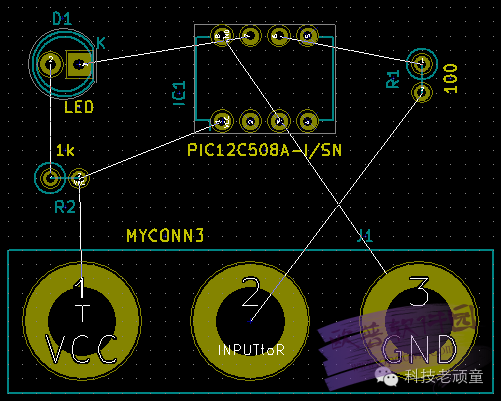

8. 所有的元器件都通過一組細導線連接，這些線叫做ratsnest。確保左側工具欄的Hide board ratsnest按鈕是按下的狀態，你才能夠看到連接元器件的這些線。

注意： 這些工具提示是向后的，例如這里，按下的時候表示顯示ratsnest。

9. 把鼠標懸浮到元器件上邊，然后按下鍵盤上的G鍵，你就可以移動它們，移動到你想要放的地方時，點擊一下鼠標即可。移動元器件，直到這些線交叉的最少。

注意： 你也可以用快捷鍵M來移動這些元器件，不過，在后邊你會發現，當你已經用導線把元器件連接起來之后，用M移動的話，連接導線不會動，用G移動的話，連接的導線也會動。這個在原理圖中也講過了。

10. 如果ratsnest在屏幕中顯示的很亂，單擊右鍵，選擇Redraw view。注意一下電阻和單片機PIN6連接的那個引腳，這個是我們?cè)谠韴D中用網絡標號連接的引腳。網絡標號和實際連線先比，網絡標號是首選的，因?yàn)樗梢允巩嫵鰜淼脑韴D看起來不亂。

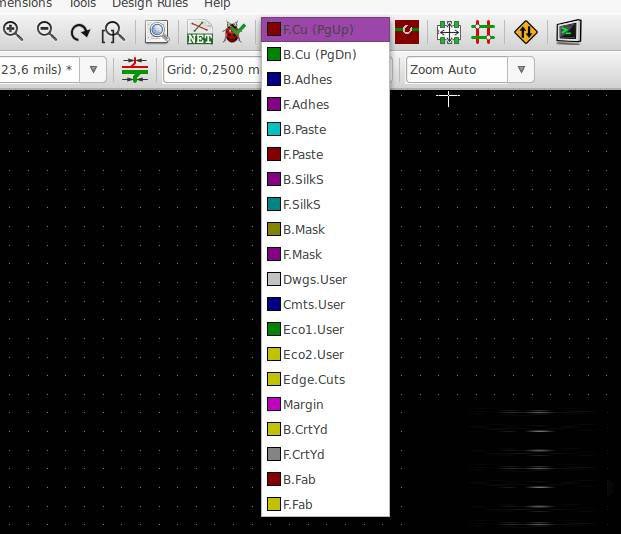

11. 現在我們要畫PCB的邊框了。在頂層工具欄中，找到選擇“層”的地方，默認是“F.Cu(PgUp)”，這里我們點擊倒三角，選擇Edge.Cuts層。點擊右側工具欄中的Add graphic line or polygon圖標，在元器件的周圍，畫一個正方形，注意，元器件的綠色邊框和PCB的邊框要有一定的間隙。

12. 下一步，我們要連接除了地以外的所有導線。因?yàn)?，我們將?huì)在buttom copper層(叫做B.Cu)用一個地覆銅來連接所有的GND。

13. 現在，我們必須要選擇我們將要在哪個層上工作。在頂層工具欄中有個向下拖動的菜單，選擇F.Cu (PgUp)層。這個層就是電路板的頂部覆銅層。(就是我們熟知的toplayer)

14. 如果你想做4層板的話，選擇菜單Design Rules → Layers Setup，然后修改Copper Layers為4。在layers表格中，你可以給layer起名，決定每一層的用途。這些內容其實都可以通過 Preset Layer Groupings菜單來解決。

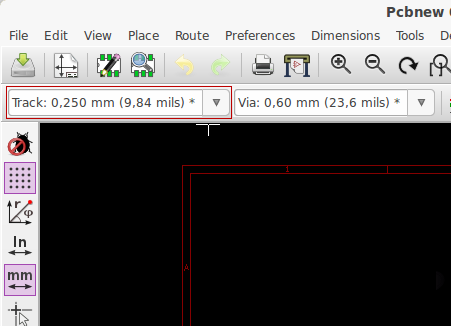

15. 在右側工具欄中，點擊Add Tracks and vias圖標，點擊J1的PIN1腳，連接到R2的焊盤上，然后雙擊結束這條線的繪制。這條線的寬度是默認的0.25mm，在頂部工具欄的最左邊，有個下拉菜單，可以選擇線的寬度，不過，默認情況，只有一種線寬可選。如下圖所示：

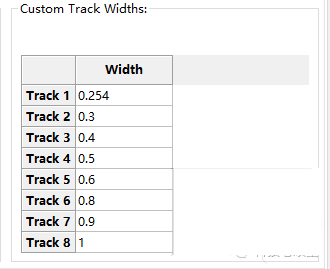

16. 如果你想增加更多的線寬可供選擇，選擇菜單Design Rules → Design Rules → Global Design Rules ，在這個窗口的右下腳，可以加入你想要的其它線寬。在繪制PCB圖的時候，你就可以有多種線寬可供選擇了。例如下圖所示：單位

17. 另外，你可以增加一個Net Class用來指定一組選項。進入菜單Design Rules → Design Rules → Net Classes Editor，點擊Add，在彈出的窗口中，輸入power，也就是增加一個power class。然后可以修改Track Width為你想要的寬度。除了GND，把其它的都加入power class。加入的方法是：在membership選項卡中，左上邊有一個下拉菜單，選中default，右上邊有一個下拉菜單，選中power，點擊中間的箭頭按鈕Select All，然后按下鍵盤的Ctrl鍵不要放，在左邊的里邊找到GND點擊一下，就可以把Ctrl放開了。這樣，就選中了除了GND之外的所有NET。然后點擊一下向右的按鈕，就達到目的了。

18.如果你想改變grid大小，單擊右鍵，把鼠標放到Grid Select，右邊會出來一些grid大小，選擇一個自己合適的即可。

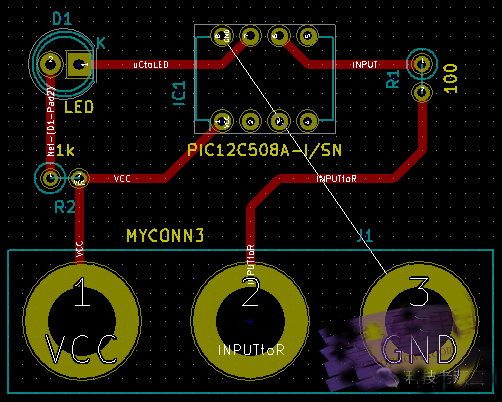

19. 除了GND，連接好所有的焊盤，如下圖所示：

20. 現在，讓我們?cè)赑CB的另一面畫線吧。在頂部工具欄中選擇B.Cu，點擊Add tracks and vias icon圖標，連接J1的PIN3和IC1的PIN8。(這個操作其實也沒有必要非要做，因?yàn)槲覀兘酉聛韺⒃诘讓痈层~鋪地。)注意一下這跳線的顏色和其它線的顏色是不同的。

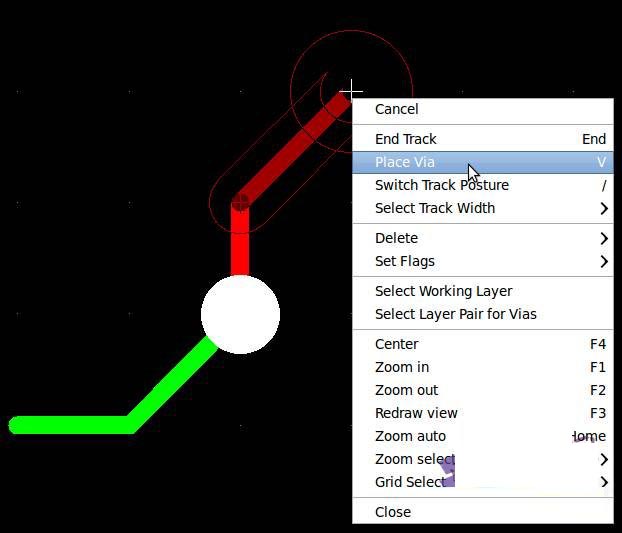

21. 頂層的引腳A連接到底層的引腳B。這個可以用過孔來實現。當你從頂層的引腳畫出一條線之后，右鍵后在菜單中選擇Place Via(放置過孔)，或者直接點擊鍵盤上的V鍵，這時候就會自動跳轉到底層，然后你就可以在底層畫線完成你的連接。

22. 如果你想檢查一下某根線是否連接好，你可以在右側的工具欄中點擊Net highlight圖標，然后再點擊一下J1的PIN3，這根線以及所有連接到這個焊盤上的線都將呈現高亮狀態。 23. 現在，我們?cè)摻o底層覆銅連接到GND了。點擊右側工具欄的Add Zones圖標，接下來我們需要圍繞電路板畫一個矩形，在圖中你想要作為矩形的一個拐角的地方點擊一下，在新出現的對話框中，設置Pad connected為"Thermal relief"，設置Outline slope為"H,V,and 45 deg only"，然后點擊OK按鈕。

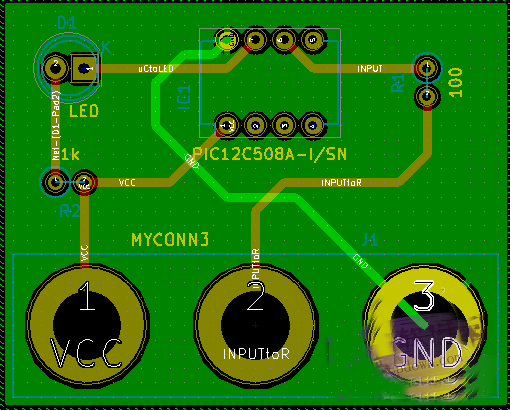

24. 沿著PCB的四個邊，畫一個矩形，在終點雙擊完成。在剛才你畫好的矩形框中單擊右鍵，然后選擇菜單Fill or Refill All Zones，電路板就會被綠色的占滿整個矩形，如下圖所示：

25. 現在我們來執行規則檢查命令。點擊頂部工具欄中的Perform Design Rules Check圖標。點擊Start DRC(開始規則檢查)按鈕，應該不會有錯誤。點擊List Unconnected(列出沒有連接的線)按鈕，現在應該是沒有未連接的線。點擊OK關閉DRC Control窗口。

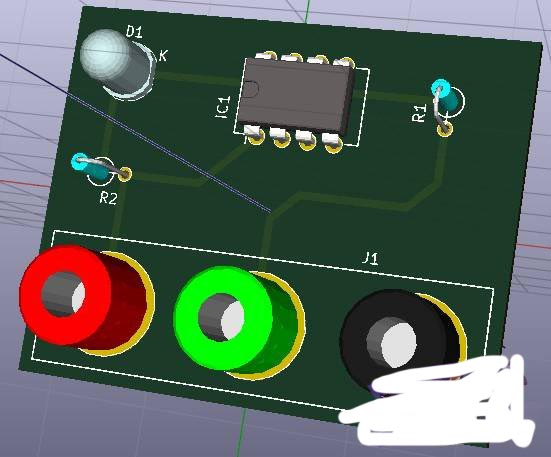

26. 點擊菜單File → Save保存你的文件，如果你想以3D形式欣賞一下你的作品，點擊菜單View → 3D Viewer。

27. 你可以用鼠標來拖動和旋轉你的PCB模型。

28. 你的電路板就畫完了，如果想要交給生產廠家生產，還需要生成gerber文件。

二、生成Gerber文件

當你完成PCB之后，你就可以生成Gerber文件給PCB生產商了，PCB生產商拿到你的gerber文件就會給你做出電路板。

1. 在Kicad工程管理界面，點擊pcbnew圖標打開你的PCB圖。

2. 點擊菜單 File → Plot，Plot Format選擇gerber，點擊Browers選擇保存文件的文件夾，然后再點擊Plot按鈕。

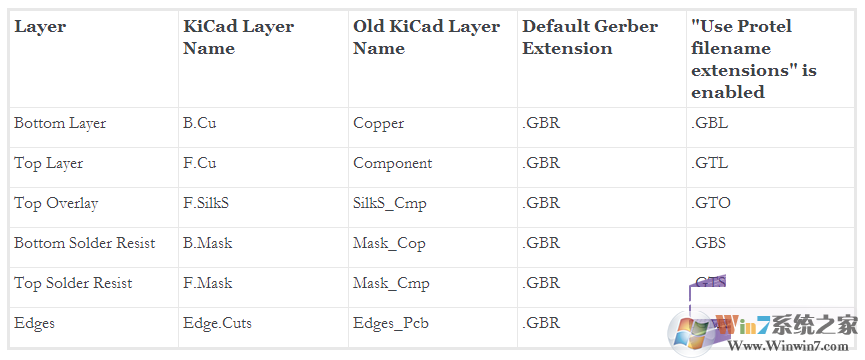

3. 下面這張表格是做2層板所需要的圖層。

三、使用GerbView工具

1. 在Kicad工程管理界面，點擊GerbView圖標，可以打開看所有的gerber文件。在頂層工具欄下拉菜單中選擇Layer1。點擊菜單File → Load Gerber file或者點擊圖標，一次加載所有的gerber文件。注意看他們疊加在一起的樣子。

2. 右邊的菜單欄里可以選擇哪個顯示以及哪個不顯示。在生產之前，仔細的檢查一下每一個層。

3. 在Pcbnew窗口中，再次進入菜單File → Plot，保持默認選擇，點擊Generate Drill File按鈕，就可以了。
