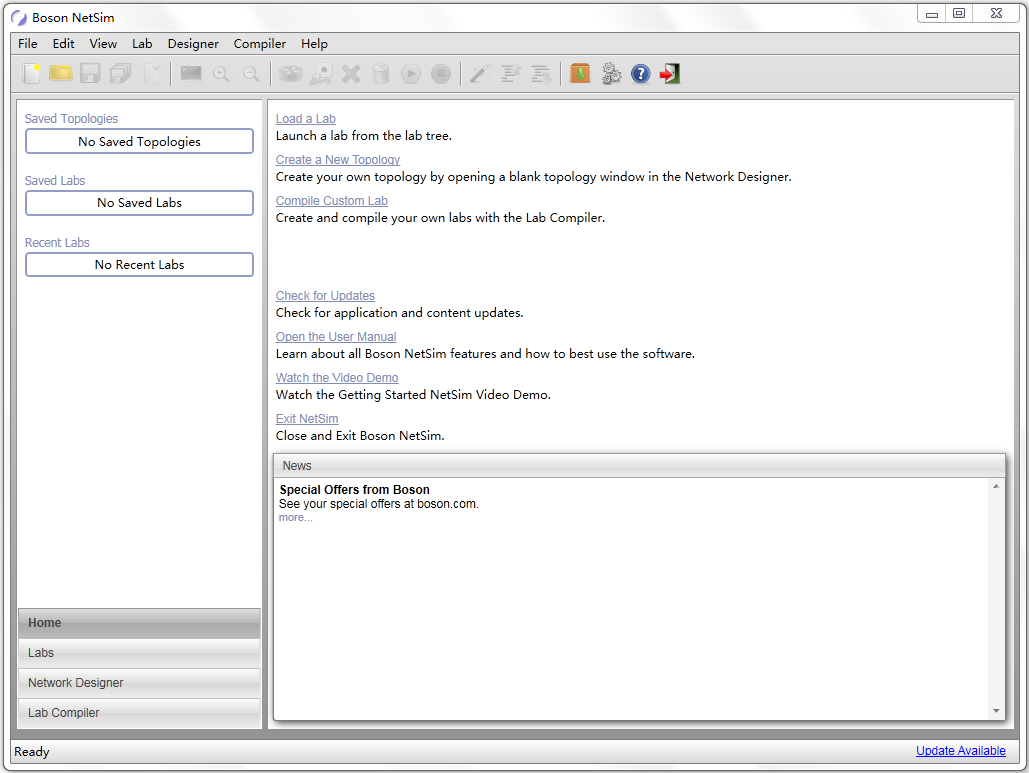

Boson NetSim是思科官方推出的一款網絡虛擬交換機軟件，它的模擬環境絕對接近現實環境，可以幫助用戶省去了制作網線連接的設備，避免在實驗中頻繁更換CONSOL線，往返各個設備之間的麻煩，通過它我們可以隨意構建網絡去模擬各種連接方式，能夠幫助用戶虛擬交換機運行環境，幫助用戶更好的定位問題，解決各種網絡問題。

Boson NetSim軟件特色

1、繪制網絡拓撲圖。

2、查看網絡設備的配置信息。

在實際網絡中，把計算機連接到交換機上后，還應該對計算機進行必要配置，比如安裝TCP/IP協議、設置計算機名、工作組名、IP地址、子網掩碼、默認網關等。設置好后，通過“網上鄰居”可以訪問到其它計算機上的共享文件。但Boson模擬器沒有這些功能，應該認為其中的所有設備已經做過了這些必須的配置。

3、查看PC機的配置信息。

4、檢查PC機間的通訊情況。

5、實驗的保存和裝入，Boson NetSim可以把本次實驗保存起來，供以后使用。

Boson NetSim軟件功能

1、支持42路由器，交換機8 *和其他3器件。

2、模擬與虛擬分組技術的網絡流量。

3、提供兩種不同的觀看方式：遠程登錄modeTelnet方式或控制臺modeConsole模式。

4、最多支持在一臺設備200網絡TopologyNetwork拓撲。

5、允許教師創建的，包括他們自己的labsLab編譯器，并提供分級為他們。

6、允許您與玻色子網絡DesignerNetwork設計師創造NETSIM模擬網絡。

7、包括支持SDM SimulationSDM模擬實驗室。

8、包括非思科設備，如TFTP服務器，TACACS +和數據包生成器。

9、允許用戶通過進行關鍵字和搜索課程訪問特定實驗室。

安裝教程

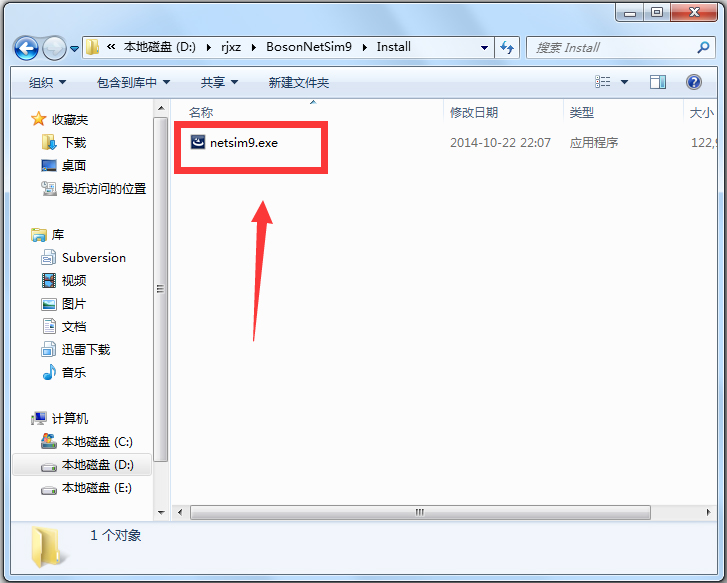

1、下載解壓文件，找到netsim9.exe雙擊安裝。

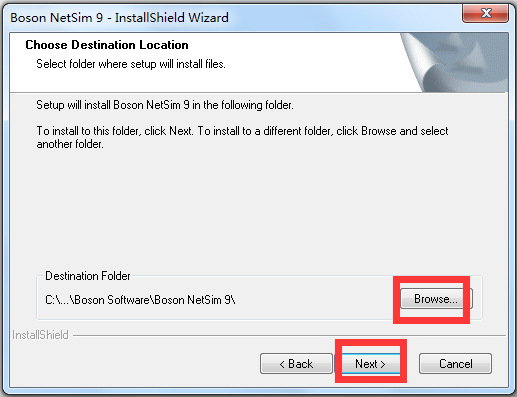

2、選擇安裝位置C：\Program Files （x86）\Boson Software\Boson NetSim 9，安裝在C盤。

3、準備安裝點擊install安裝。

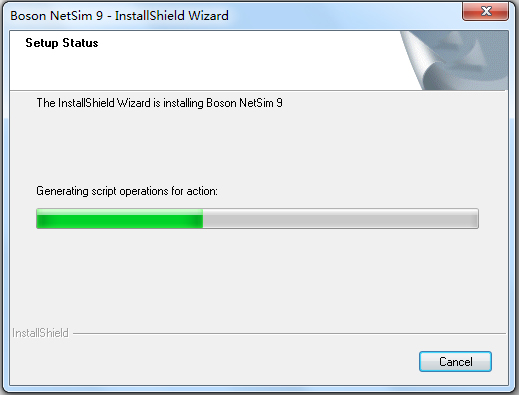

4、正在安裝，請稍后。

5、安裝完成，點擊finish結束安裝。

破解教程

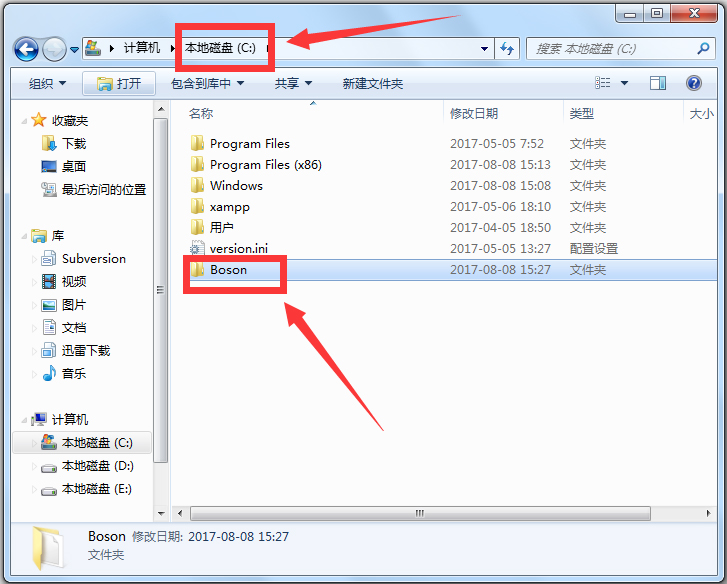

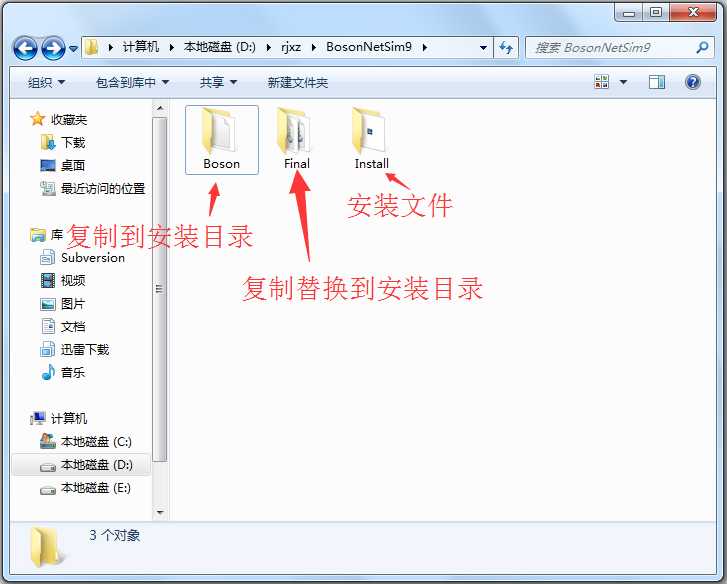

1、安裝好后首先我們把Boson 文件夾復制到到 C：\注意哦是整個文件夾。

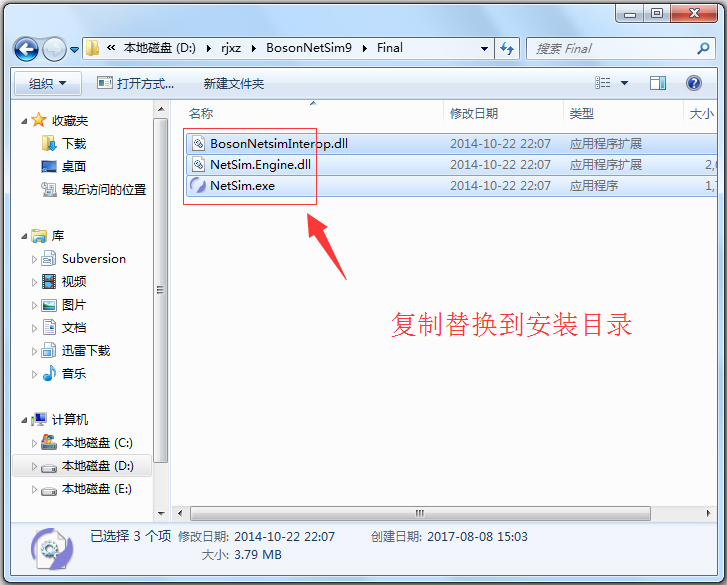

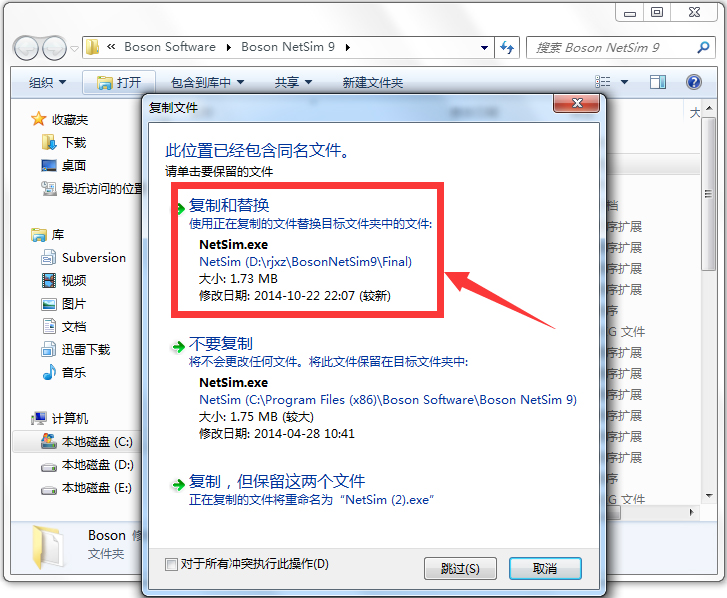

2、復制Final文件夾里3個文件到Boson netsim9安裝目錄覆蓋同名文件，注意哦這里是復制替換文件哦！（PS：小編的路徑是C：\Program Files （x86）\Boson Software\Boson NetSim 9\）。

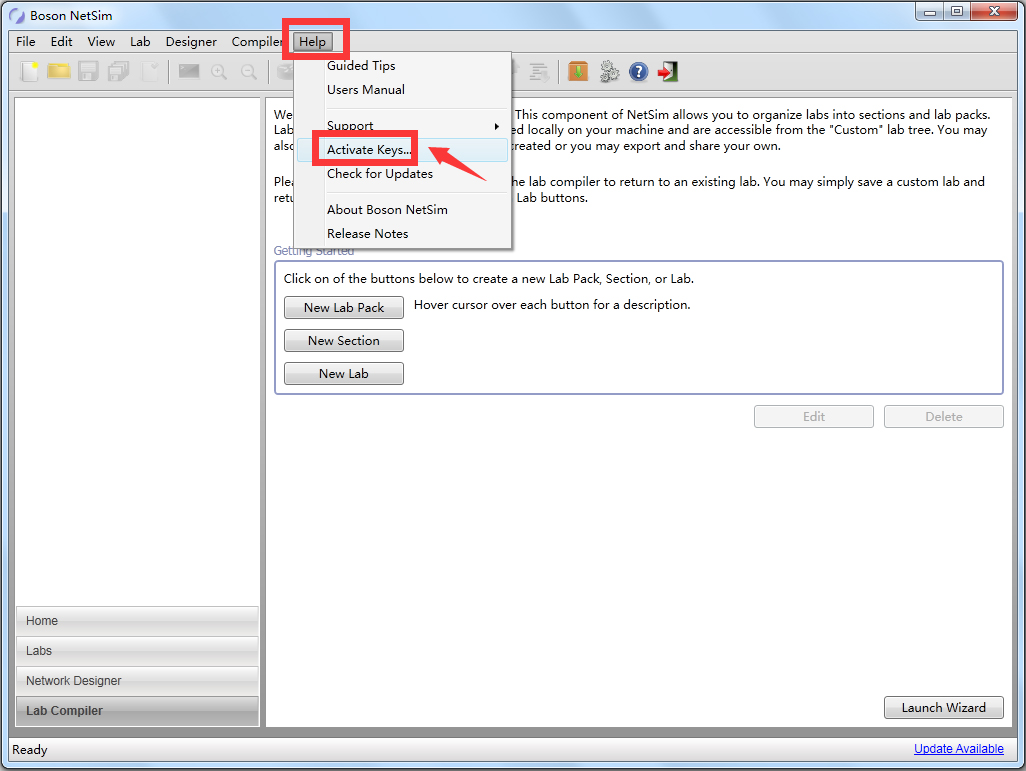

3、最后我們打開軟件找到help——active keys，然后不用輸入任何東西單擊active就會跳出激活成功。

常用命令

1  路由器配置模式及其轉換
路由器的幾種配置模式：
1） 用戶模式（user mode）  router>
2） 特權模式（privileged mode）  router#
3） 全局配置模式（golbal configuration mode）:   router(config)#
4） Setup模式（setup mode）：
5） ROM Monitor 模式(ROM Monitor Mode):  > 或rommon>。
6） RXBoot模式(RXBoot mode)： Router
（注：前3種模式是該實驗需要用到的）
7） 用戶模式（user mode）：該模式下只能查看路由器基本狀態和普通命令，不能更改路由器配置。此時路由器名字后跟一個“>”符號，表明是在用戶模式下。如：router>
8） 特權模式（privileged mode）：該模式下可查看各種路由器信息及修改路由器配置。在用戶模式下以enable命令登陸，此時“>”將變成“#”，表明是在privileged mode .如：router#
9） 全局配置模式（golbal configuration mode）:該模式下可進行更高級的配置，并可由此模式進入各種配置子模式。其提示符如：router(config)#
10）Setup模式（setup mode）：該模式通常是在配置文件(configuration file)丟失的情況下進入的，以進行手動配置。在此模式下只保存著配置文件的最小子集，再以問答的形式由管理員選擇配置。
11） ROM Monitor 模式(ROM Monitor Mode):當路由器啟動時沒有找到IOS時，自動進入該模式。提示符為> 或rommon>。
12）RXBoot模式(RXBoot mode)：該模式通常用于密碼丟失時，要進行破密時進入。其提示符如：Router
路由模式之間的轉換：
Router>enable     //由user mode 進入privileged mode
Router#
Router#configure terminal//由privileged mode進入global configuration mode
Router(config)#
Router(config)#interface e0//可能是e0，也可能是f0，可以通過show interface 查看Router(config-if)#
2組合鍵編輯
Ctrl+A：光標回到命令行的最開頭
Ctrl+E：光標回到命令行的最后
Ctrl+B：光標向左移一個字符位置
Ctrl+F：光標向右移一個字符位置
Ctrl+P（or 上箭頭）：使用上一條用過的命令，免去鍵入麻煩。
Ctrl+N（or下箭頭）：使用下一條用過的命令。（必須使用過Ctrl+P或上箭頭后才可用）
Ctrl+Z：(在其他模式下)保存設置并退出到特權模式
可以使用terminal no editing來使組合鍵失效，要使組合鍵重新生效，可用terminal editing命令
注：Tab鍵的功用：完成一個命令的輸入。在超級終端中，可能不支持某些組合鍵。
3.一些常用的狀態查詢命令（在特權模式下輸入命令）
show version 查看IOS版本號，已啟動時間，flash中的IOS的文件名，router里面共有什么的端口，寄存器的值等等。
show protocol 顯示與IP 有關的路由協議信息。各個端口的情況。
show flash 查看flash中的內容，IOS的長度，文件名，剩余空間，總空間。
show running-config 查看路由器當前的配置信息。
show startup-config 查看nvram 中的路由器配置信息。show interface 查看路由器上的各個端口的狀態信息。（很多重要信息）
show controller 查看接口控制器的狀態，可看到連接的是DTE還是DCE
show history查看history buffer 里面的命令列表
show controller s0 查看s0是DCE口還是DTE口
show ip route 查看路由器的路由配置情況
show hosts 查看IP host 表
4.配置路由器
1）按拓撲結構圖給路由器命名//以Router1為例
命令：Router# config t//“config terminal”的簡寫，進入全局配置模式
Router(config)# hostname Router1// 把該路由器命名為Router1
注：如果名字含有空格的話，要用雙引號括起來。
2）路由器的IP配置（其中包括以太網口配置和串口的配置）
命令：Router(config-if)# ip address
配置以太網口：//以Router2為例
命令：Router2# config t
Router2(config)# int e0 // 如果是快速以太網口則輸入：int f0
Router2(config-if)# ip address 192.168.3.1 255.255.255.0//配置以太網口
Router2(config-if)# no shut// 啟用該以太網口
注：配置路由器的串口要區分是DCE口還是 DTE口。例如觀察s0哪種接口，可以在特權模式下輸入命令：show controller s0
配置串行DCE：//以Router2為例，并且還要配置s1
命令：Rouer2 # config t
Router2(config)# int s0
Router2(config-if)# clock rate 56000// 配置時鐘
Router2(config-if)# bandwidth 56//設置接口帶寬，可選配置
Router2(config-if)# ip address 192.168.2.1 255.255.255.0
Router2(config-if)# no shut // 啟用該串行口
配置串行DTE：// 以Router1為例
命令：Rouer1 # config t
Router1(config)# int s0
Router1(config-if)# bandwidth 56（可選配置）
Router1(config-if)# ip address 192.168.2.1 255.255.255.0
注：DCE 和 DTE 配置區別：DCE 要配時鐘，而DTE 則不必。
boson netsim 主機怎么配置IP？
ipconfig /ip 192.168.0.2 255.255.255.0
這個可設IP地址與子網掩碼。
ipconfig /dg 192.168.0.1
這個可設網關。
