視距計算程序采用基于AutoCAD的VBA編寫，能夠計算各種復雜線形的最大橫凈距，并能夠繪制視距包絡圖。完全免費，無任何功能和時間上的限制。
能夠計算各種復雜線形的最大橫凈距，并能夠繪制視距包絡圖，采用基于AutoCAD的VBA編寫，歡迎有需要進行視距包絡圖軟件的用戶前來獲?。?br />

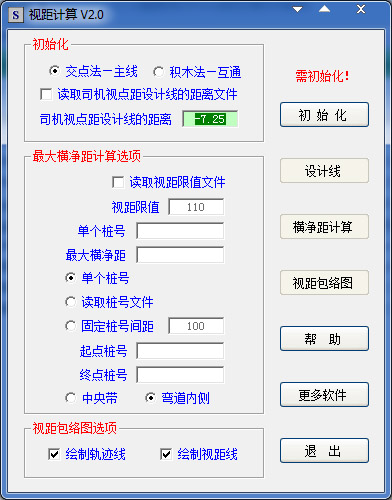

使用方法

1、啟動AutoCADR14以上版本
2、運行本程序；



3、點擊初始化按鈕，根據提示依次選擇平面文件、斷鏈文件（積木法僅有平面文件）,繪設計線按鈕、計算按鈕、視距包絡圖按鈕將被激活
司機視點距設計線的距離：左正右右

4、以下為三個獨立模塊
A、繪設計線
根據平面資料在CAD中畫出設計線，直線、緩和曲線、圓以三種不同顏色區分：蘭綠紅

B、計算

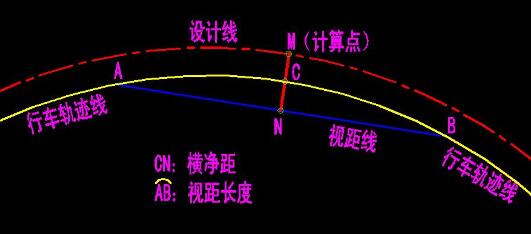

根據選項計算最大橫凈距，可以計算中央帶、彎道內側兩種情況，CN最大值即為最大橫凈距，AB線在C點右側，最大橫凈距為負，否則為正，圖中為負。



C、繪包絡圖
切換到CAD繪制視距包絡圖

以上便是WinWin7給大家分享的視距包絡圖軟件！
