PowerDesigner是一款功能強大的數據庫建模軟件，采用模型驅動方法，將業務與IT結合起來，可幫助部署有效的企業體系架構，并為研發生命周期管理提供強大的分析與設計技術，可以從物理和概念兩個層面設計數據庫，方便用戶制作處清晰直觀的數據流程圖和結構模型，幫用戶節省開發時間！

PowerDesigner軟件功能

1、DataArchitect

這是一個強大的數據庫設計工具，使用DataArchitect可利用實體-關系圖為一個信息系統創建“概念數據模型”-CDM（ConceptualDataModel）。并且可根據CDM產生基于某一特定數據庫管理系統的“物理數據模型”-PDM（PhysicalDataModel）。

還可優化PDM，產生為特定DBMS創建數據庫的SQL語句并可以文件形式存儲以便在其他時刻運行這些SQL語句創建數據庫。

另外，DataArchitect還可根據已存在的數據庫反向生成PDM、CDM及創建數據庫的SQL腳本。

2、ProcessAnalyst

這部分用于創建功能模型和數據流圖，創建“處理層次關系”。

3、AppModeler

為客戶/服務器應用程序創建應用模型。

4、ODBCAdministrator

此部分用來管理系統的各種數據源。

安裝教程

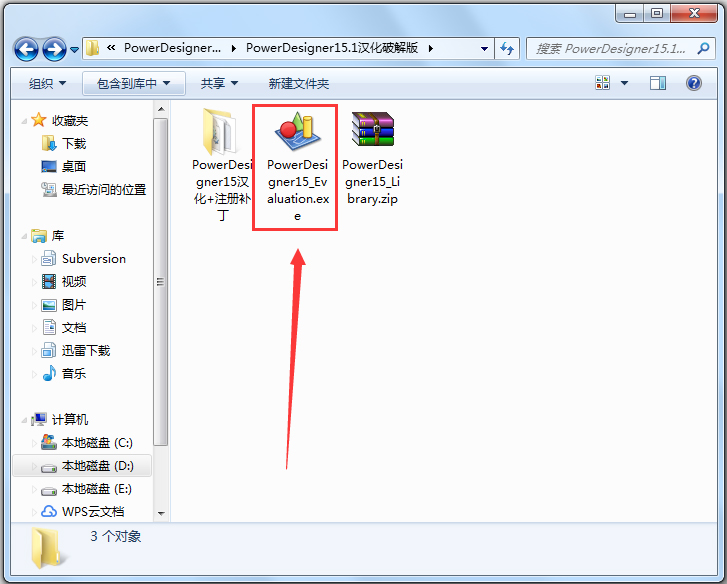

1、下載并解壓后打開.exe程序

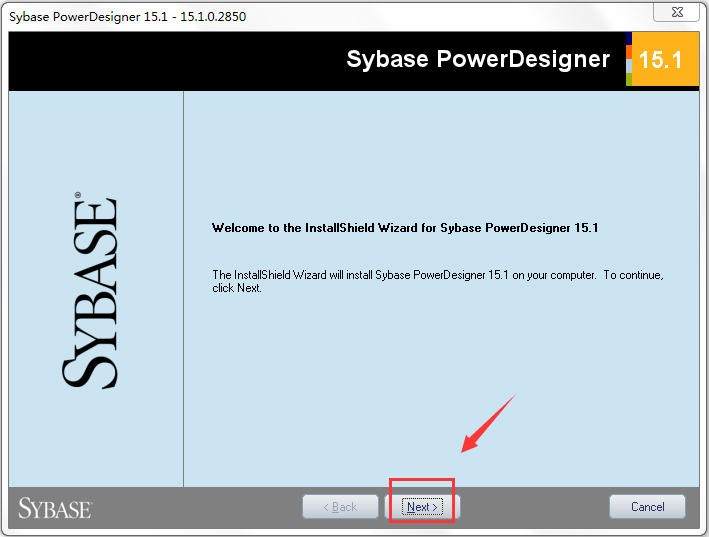

2.點擊下一步

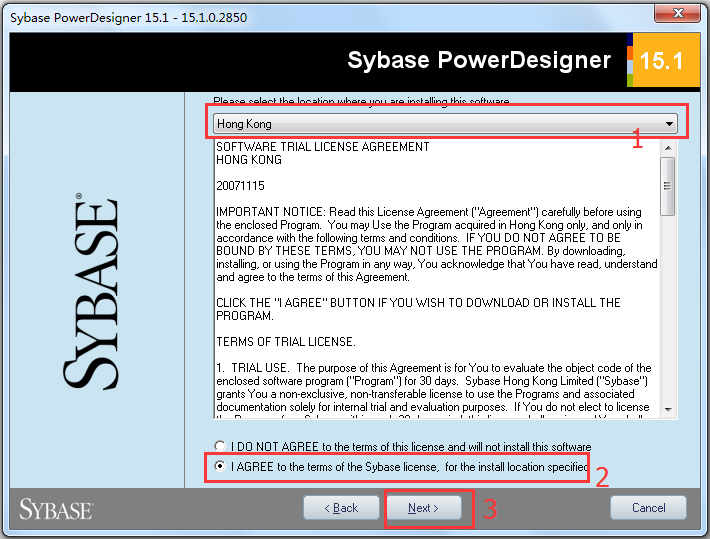

3.選擇香港地區、接受協議、下一步這三個步驟

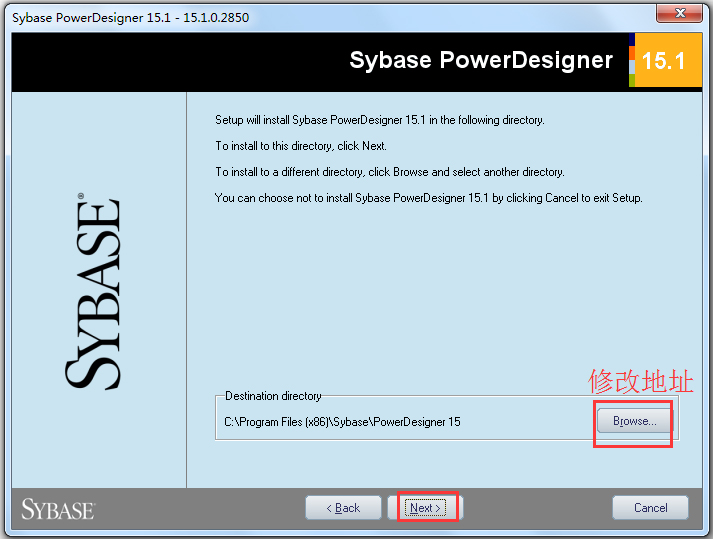

4.修改安裝地址

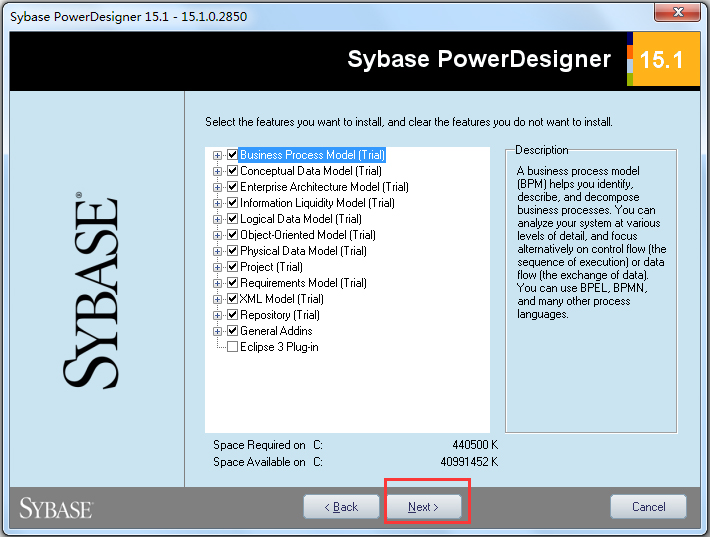

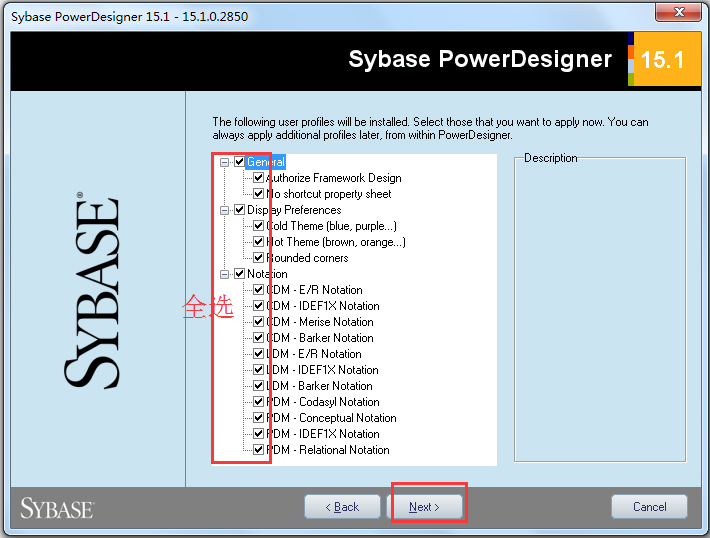

5.配置文件選擇全部，接下來點擊NEXT下一步

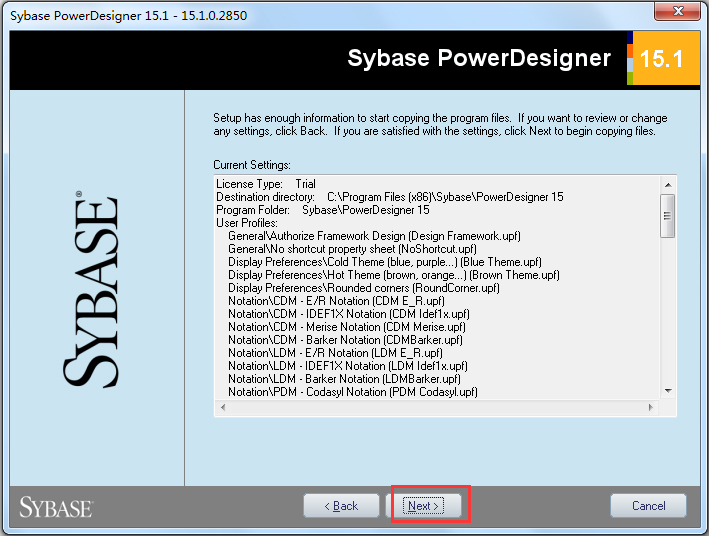

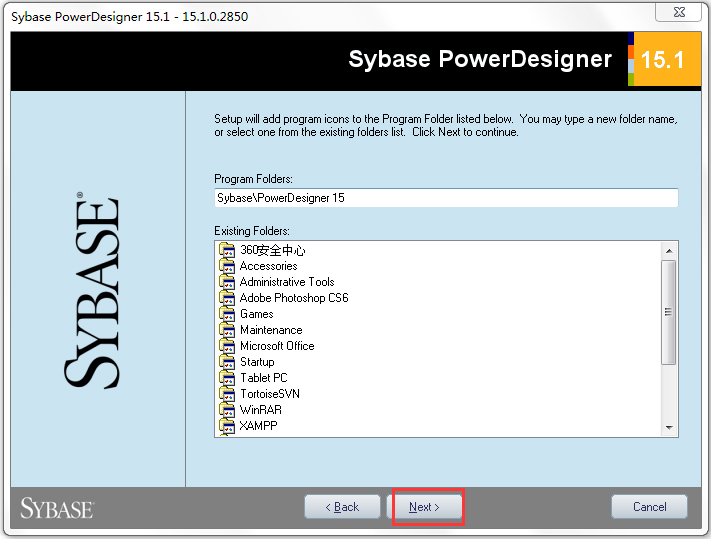

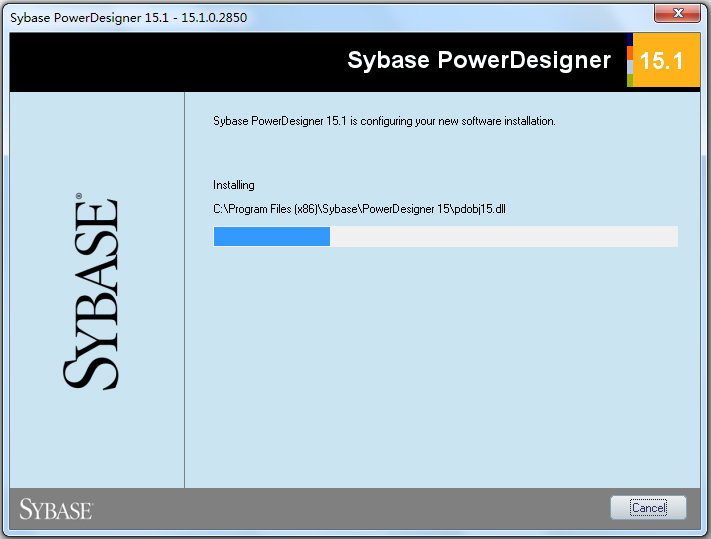

6.點擊下一步，這個步驟需要重復

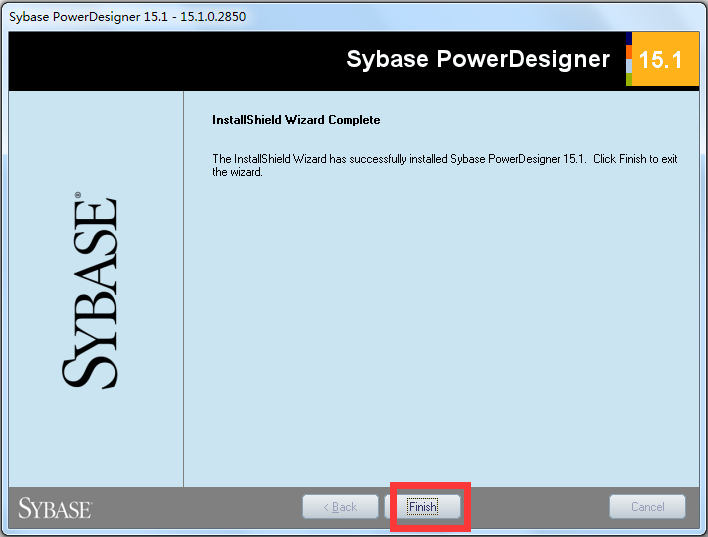

7.安裝成，點擊完成FINISH

漢化破解教程

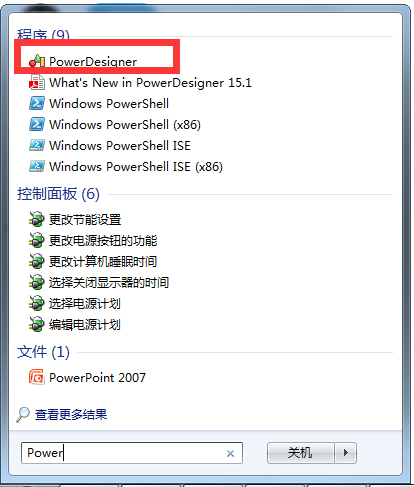

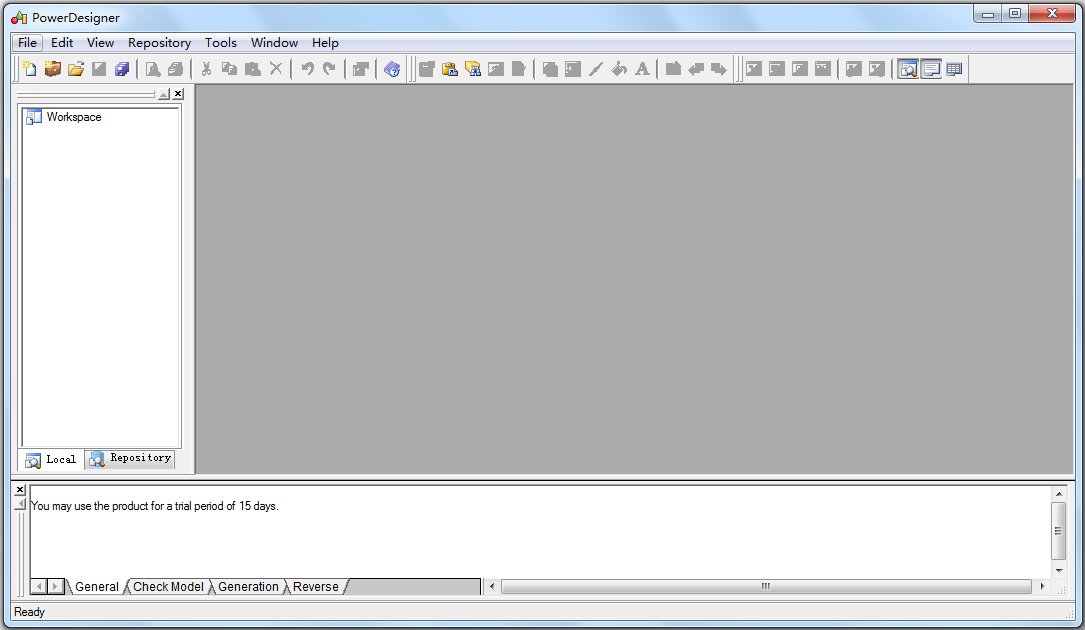

1.從開始菜單啟動軟件PowerDesigner，發現是英文界面，而且軟件下方的框中說明使用期限只有15天，尚未破解，接下來漢化破解PowerDesigner

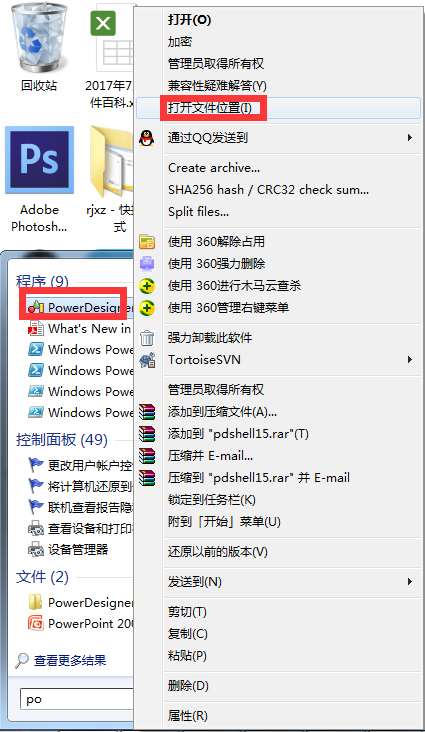

2.關閉軟件PowerDesigner。從開始菜單打開PowerDesigner安裝后的文件夾

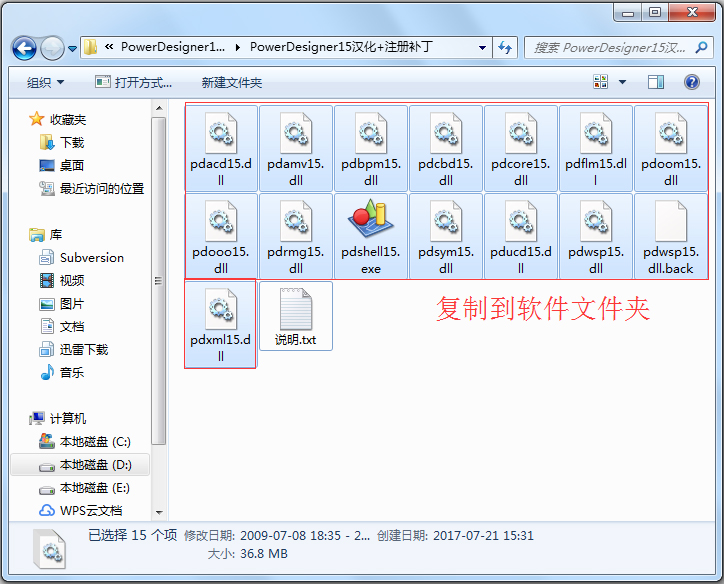

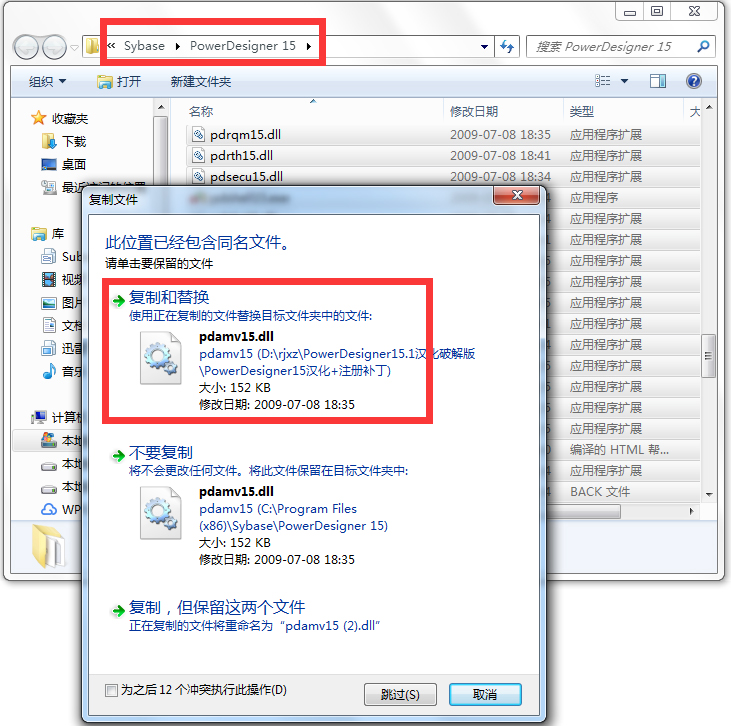

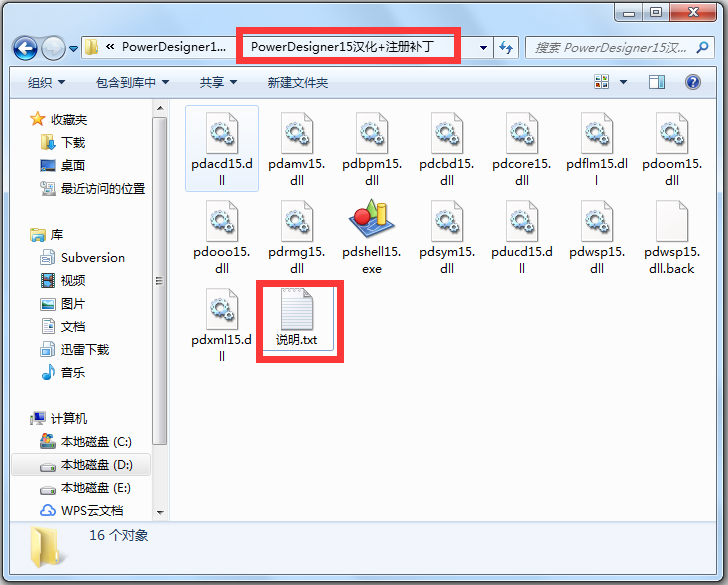

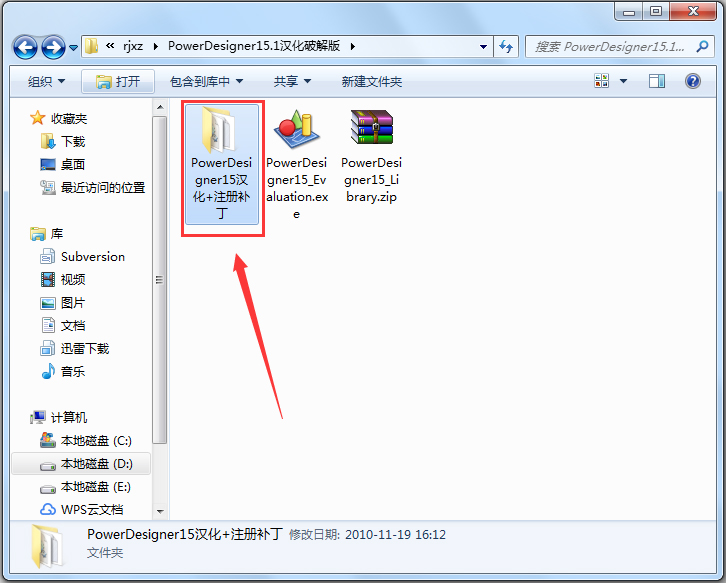

3.把安裝包里的漢化配件包打開，除說明文本外，其他全部復制到安裝文件夾里。此時會跳出對話框，全部選擇“替換”

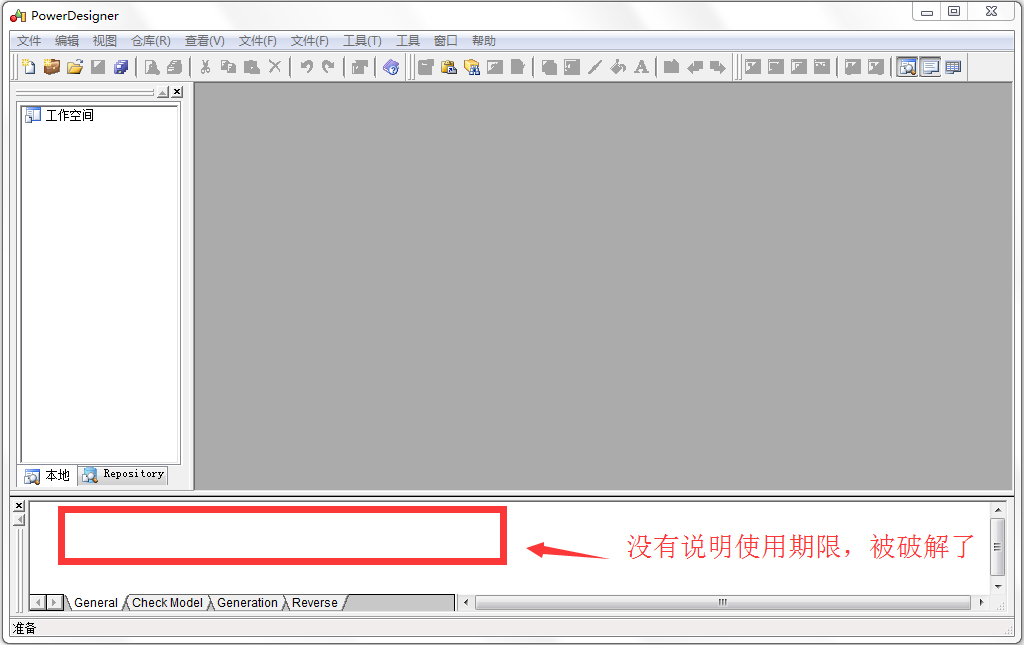

4.替換完成后，從安裝文件夾打開PowerDesigner軟件，可以發現已經是中文界面了，而且軟件下方的框里沒有說使用期限，說明軟件被破解了

常見問題

1.PD的cdm中默認不允許存在重名的字段

PowerDesigner考慮到主鍵外鍵名稱可能沖突的問題，默認兩個不同實體中不能存在相同名稱的屬性，但在實際設計的時候，為了便于理解，通常需要在兩個實體中使用相同的屬性名。

如NG-CRM5.5中所有信息（INFO）表都存在4個字段：操作流水（LOGIN_ACCEPT）、操作工號（LOGIN_NO）、操作代碼（OP_CODE）、操作時間（OP_TIME），由于這些字段在所有實體中的作用意義一樣，所以最好使用同樣的名稱。

為此需要更改PowerDesigner的相關設置，更改操作為：選擇菜單欄的Tools-》Model Options，打開Model Options窗口，取消選中的Unique code即可

2.公共字段不需要再pdm中當做表生成

將cdm中公共字段表base_item中Entity Properties--》General中的Generate默認勾選取消即可。

3.修改外鍵命名規則

選擇Database—》Edit Current DBMS

選擇Scripts-》Objects-》Reference-》ConstName

可以發現右側的Value為：

FK_%.U8:CHILD%_%.U9:REFR%_%.U8:PARENT%

可見，該命名方法是：‘FK_’+8位子表名+9位Reference名+8位父表名，你可以根據這中模式自定義為：

FK_%.U7:CHILD%_RELATIONS_%.U7:PARENT%，

可以使FK名稱變?yōu)镕K_TABLE_2_RELATIONS_TABLE_1

掌握這種方法后就可以按照自己的想法修改了

生成建庫腳本SQL文件中的表頭注釋很討厭，可以在 Databse -》 Generate Database （Ctrl+G）窗口中，選擇Options卡片，去掉Usage的Title鉤選項即可。

4.添加外鍵

Model -》 References新建一條外鍵后，雙擊進入外鍵屬性，在“Joins”卡片中可以選擇子表的外鍵字段

5.如何實現Name和code不自動相等

如何實現在CDM中創建Entity時，Name和Code不自動對應

設置tools--Gerneral options---》dialog----》name to code mirroring

6.如何把NAME 列在 scrip里顯示出來

修改字段生成規則。要給每個字段都添加一個注釋的話，同一窗口中展開 Script -》 Object -》 Column -》 Add 的 Value修改為：

%20:COLUMN% ［%COMPUTE%？AS （%COMPUTE%）：%20:DATATYPE% ［%IDENTITY%？%IDENTITY%：［%NULL%］［%NOTNULL%］］［ default %DEFAULT%］

［［constraint %CONSTNAME%］ check （%CONSTRAINT%）］］/*%COLNNAME%*/

其中的%COLNNAME%就是列的Name值（可以是中文）

POWERdESIGEN使用技巧

1.POWERdESIGEN 自增長列的設置

PDM里查看表的屬性，Columns選項卡，選中整列，查看列屬性，點左上方的properties圖標（有手形圖案的那個），此時打開一個設置窗口，General選項卡里面進行設置。

在列屬性的General標簽頁里有個Identity復選框，勾上就行了

2. 如何在PowerDesigner下建索引

雙擊表設計圖，出來Table Properties，在Tab 頁中選擇 Indexes

單擊新建索引的屬性，出現Indexex Properties

增加一個索引包含的字段

3. 如何在PowerDesigner 下建自增列

使用SqlServer 數據庫中的下列語句來完成

建表語句中，在要做為自增列的字段中，加上

IDENTITY（1，1）

還有可以使用下面語句，重置自增種子

dbcc checkident（ConfigSys，reseed，0）;

4.如何在PowerDesigner 下檢查設計模型

在菜單欄中選擇 Tools -? Check Model，

選擇要檢查的每項設置

確定后，將出來檢查結果匯總信息
