Cadence OrCAD是一款非常專業的軟件仿真和分析電子電路以及電子設計自動化PCB設計軟件，是一套在個人電腦的電子設計自動化套裝軟件。該工具的功能齊全，通過這款工具可以幫助用戶進行電子仿真以及使用這個設計電路原理圖，實時為你帶來各種解決方案，可以滿足使用者的所有需求，快速的提升你的工作效率！

Cadence OrCAD功能特色

1、合適的圖形用戶環境和使用圖標的顯示電路。

2、強大環境中的OrCAD Capture和Capture CIS原理圖設計電路。

3、能夠設計PCB（印刷電路板架和指板或PCB）的能力。

4、具有廣泛的功能包含所有組件和電子設備的庫。

5、圖形環境中的高級仿真和分析電子電路PSpice。

6、Orcad PCB設計器/編輯器以設計和編輯PCB環境。

7、能夠與MATLAB和Simulink軟件進行交互。

Cadence OrCAD使用教程

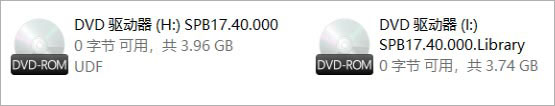

1、下載解壓，得到Cadence SPB Allegro and OrCAD 2019 v17.40原程序，解壓后得到SPB17.40.000.Full.Setup.DVD1.iso和SPB17.40.000_Library.Full.Setup.DVD2.iso兩個鏡像包；

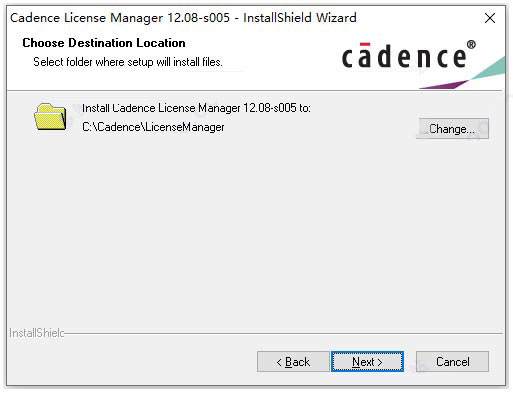

2、首先用虛擬機或winrar解壓SPB17.40.000.Full.Setup.DVD1.iso鏡像文件，找到SPB17.40.000.Full.Setup.DVD1\Disk1\LM文件夾，雙擊Setup.exe安裝Cadence License Manager；

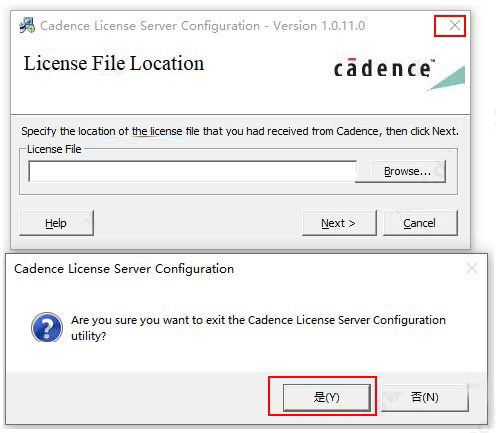

3、注意：安裝的最后直接關閉退出Cadence License Server Configuration界面；

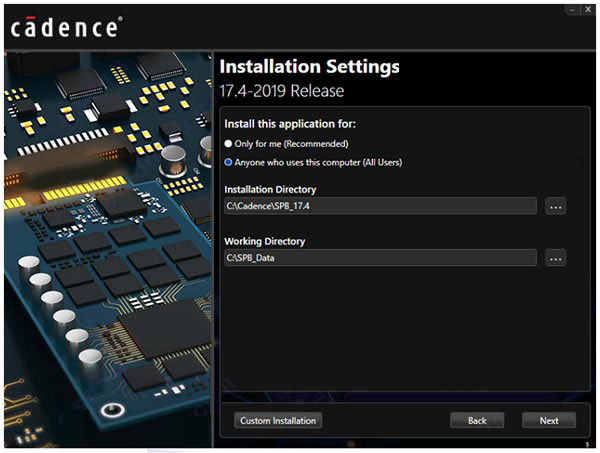

4、雙擊\Disk1\Setup.exe，安裝Cadence SPB軟件（默認安裝）

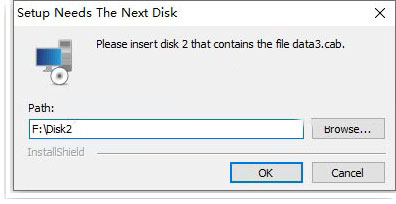

5、安裝過程中會提示加載DVD2，此時退出已加載的DVD1，加載SPB17.40.000_Library.Full.Setup.DVD2.iso鏡像完成安裝即可；

6、下面可以對cadence17.4進行破解操作，打開Crack文件夾，復制LicenseManager到“C：\Cadence\”

雙擊運行“LicenseManagerPubKey.bat”

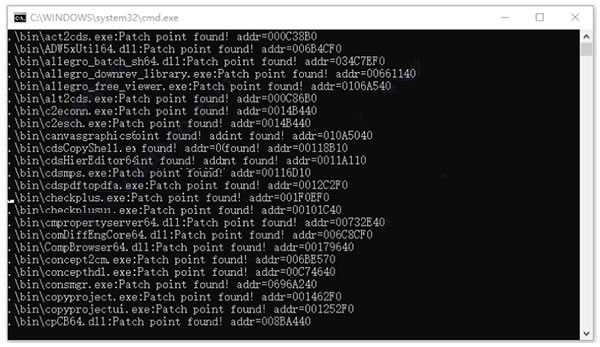

復制tools到 “C：\Cadence\SPB_17.4\，運行ToolsPubKey.bat，程序會開始打補丁，此過程耐心等待，補丁打完后會自動關閉窗口；

7、復制License.dat許可證文件 到C：\Cadence\LicenseManager

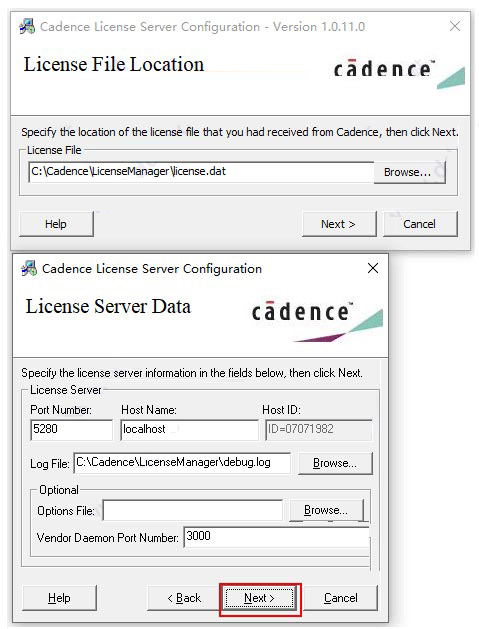

運行LicenseServerConfiguration.exe，指定License.dat路徑

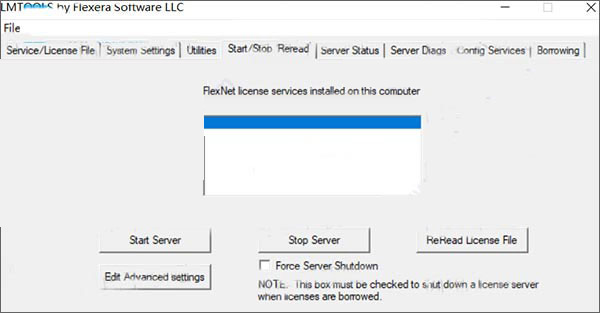

8、右鍵管理員身份運行l(wèi)mtools.exe，切換至“Start/Stop/Reread”選項卡

先點擊Stop Server停止服務，然后再點擊Start Server開啟服務~

9、通過上述操作， Cadence OrCAD 2019和諧完畢！

系統需求

OS：Windows 10（64位）Professional，包括深色主題模式；Windows Server 2012（所有服務包）；Windows Server 2012 R2；Windows Server2016。

內存：16 GB

空間：50 GB可用磁盤空間（建議使用SSD驅動器）

顯示：1920 x 1200顯示分辨率具有真彩色（至少32位彩色）的

GPU：支持OpenGL的專用圖形卡，最小2GB（附加支持DX11的3D畫布）

顯示器：雙顯示器（用于物理設計）

支持的MATLAB版本：R2019A-64Bit（用于PSpice -MATLAB接口）

優點

1、支持兩種原理圖設計環境：業界公認最好用的Capture原理圖 及超強編輯能力的Design Authoring 原理圖。

2、兼容簡單及復雜的各類PCB布局布線編輯環境。

3、原理圖及PCB統一的約束管理方案，實時、提醒式顯示長度和時序余量。

4、實時的基于形狀的推擠布線、任意角度的緊貼布線使得布線空間得以完美利用。

5、動態覆銅可智能避讓不同net的via、走線及覆銅。

6、布局復制技術使用戶能夠在設計中快速完成多個相似的電路的布局布線。

7、3D View 及干涉檢查，支持平移、縮放和旋轉顯示，支持復雜孔結構或電路板絕緣層部分的顯示。

8、翻轉電路板功能使得裝配/測試工程師有一個真正的底側視圖。

9、制造和機械CAD的接口，豐富的Skill 二次開發接口函。

特點

1、完全層次化的設計方法。

2、多視點（多個窗口顯示相同或者不同的電路）。

3、組件瀏覽和實體元件選擇（具有過濾功能的物理元件列表）。

4、項目管理器（統一流程管理，工具的運行設置）。

5、層次管理器（結構管理）。

6、直接從原理圖生成層次化的VHDL和VERILOG網表格式。

7、Cadence SKILL 程序語言擴展支持。

8、所有的Allegro PCB Editor產品可以交互設計與交互高亮顯示。

9、優化算法保證最少的元件使用。

10、通過附加工具交互式的來保證原理圖與版圖的同步。

11、生成標準報告，包括自定制的料單。

12、TTL， CMOS， ECL， Memory， PLD， GaAs， Interface 和 VLSI 庫。

13、ANSI/IEEE以及常用符號。

特色

1、提供可靠的、可升級、可降低成本的PCB布局布線解決方案，并且隨著設計要求可以隨時進行更新；

2、可實現從前端到后端的緊密整合，提高設計效率，確保設計數據完整性；

3、包含一整套全面的功能組合，緊密結合的PCB設計環境提供了產品設計的一整套解決方案；

4、包含一個從前端到后端的約束管理系統，用于約束創建、管理和確認；

5、提供從基礎/高級布局布線，到戰略性規劃和全局布線的完整的互聯環境；

6、動態覆銅技術可以實時填充和挖空，用以消除手工覆銅時挖空出錯并修復，提高覆銅的效率。

功能

1.在一個對話隔窗能夠 查詢和編輯好幾個新項目。
2.根據互聯網技術瀏覽全新元器件。
3.對“What-if”情景應用情況標識。
4.在設計中產生了高效率的excel表式的屬性編輯或是是在電路原理圖編輯器中編輯屬性和打印出界定好的屬性。
5.根據原理圖內部或原理圖中間的拷貝.黏貼，能夠 再運用原來的電路原理圖設計數據信息。
6.從一整套作用元器件庫文件挑選 元器件。
7.用嵌入的元件編輯器變更或挪動元件腳位名字和腳位序號。
8.適用設計文檔被別的用戶開啟時，該設計文檔將全自動鎖住。
9.置放，挪動，拖拽，轉動或鏡像系統被選定的單獨元件或組成元件時，保護接地是能看得見的。
10.根據查驗設計和電氣設備標準，保證 設計的一致性及準確性。
11.能夠 自定菜單欄和工程圖紙外框以達到您企業的規格型號規定。
12.能夠 立即置入圖型目標，便簽，標志，及其位圖圖片等。
13.根據挑選 公英制或英制單位來明確網格圖間隔以符合全部制圖規范。
14.適用VHDL或Verilog？文字編輯器設計數字電路設計。
15.適用離散系統全自動放縮移動界面；具備高效率的搜索/檢索作用。
16.個性化的實際操作窗口及提示框。
