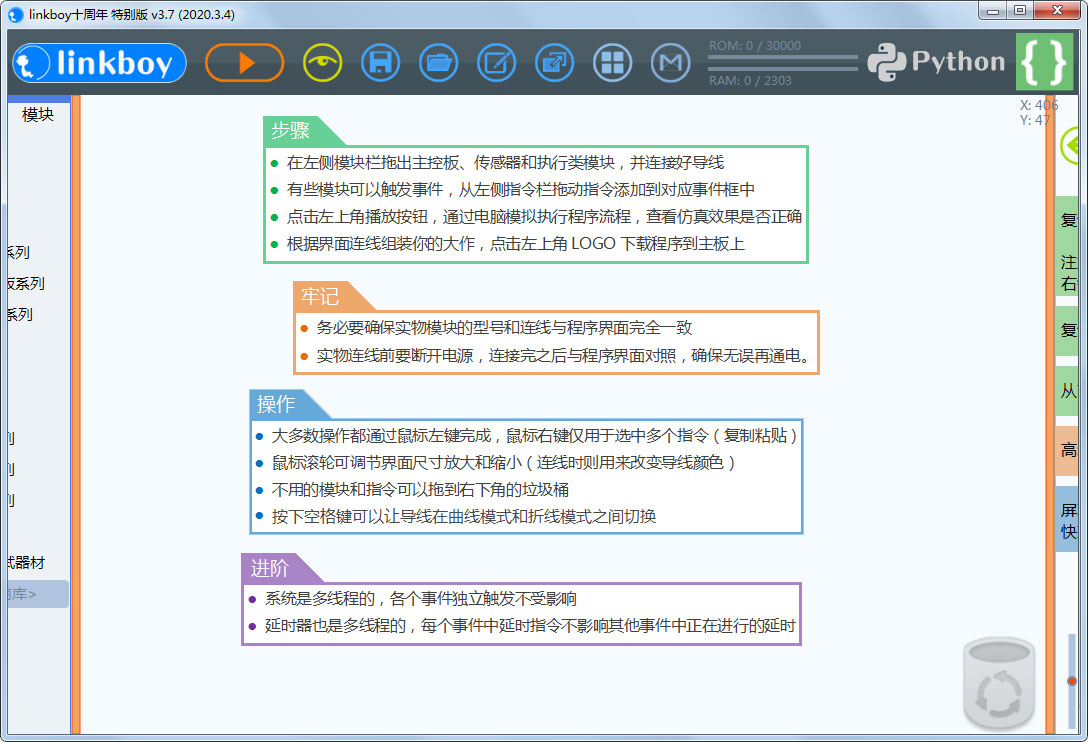

linkboy是一款免費開源的圖形化編程仿真平臺，軟件擁有所見即所得的可視化界面，獨一無二的模擬仿真功能，可以通過鼠標交互拖拽快速搭建編程邏輯，是非常適合用于中小學開展創客教育的神器！

linkboy軟件特色

1、所見即所得的連接界面

確保您的實物模塊連接和軟件界面連線一致， 基于您的界面模塊連接， 軟件為您打包好全部底層資源。

2、面向?qū)ο?事件觸發編程

基于傳感器事件觸發的編程方式， 選擇合適的指令去控制電子模塊， 構建邏輯流程實現作品功能。

3、獨一無二的模擬仿真功能

無需下載至硬件， 可直接在軟件界面上模擬運行用戶的程序流程， 界面仿真直觀易懂

使用教程

通過程序邏輯控制LED燈點亮、熄滅，反復不停，實現閃爍效果。

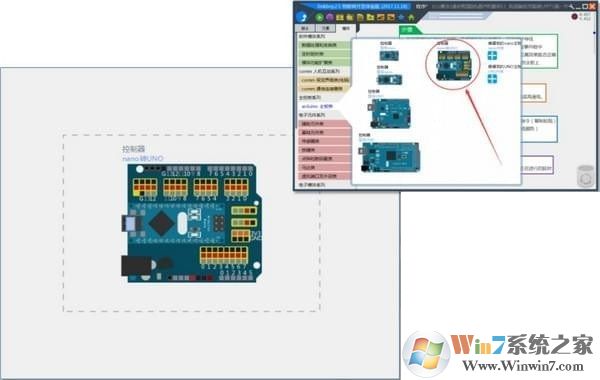

1、運行l(wèi)inkboy軟件，點擊naono-UNO轉接板添加到界面

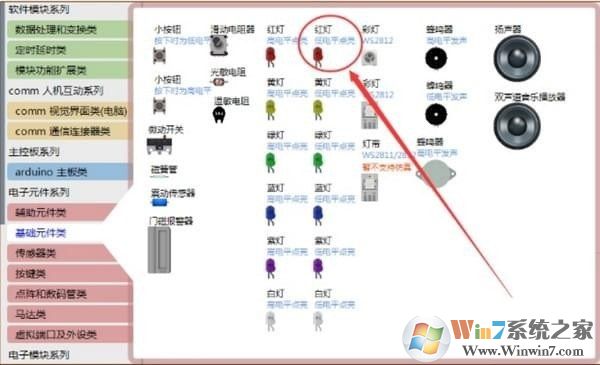

2、尋找指示燈模塊

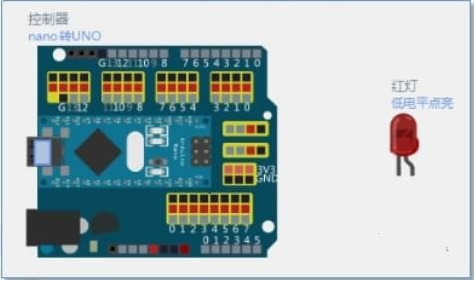

指示燈模塊在電子元件系列里邊的基礎元件類，共有紅黃綠藍紫和白等6種顏色的指示燈，選擇一個指定顏色的燈，鼠標左鍵點擊可以添加到編程界面中。

鼠標左鍵點擊指示燈模塊可以添加到編程界面。

3、尋找限流電阻

LED指示燈不能直接連接到主板上，需要通過一個限流電阻降低電流。限流電阻在電子元件系列里邊的輔助元件類，共有限流電阻和分壓電阻兩種。鼠標左鍵點擊可以添加到編程界面中。

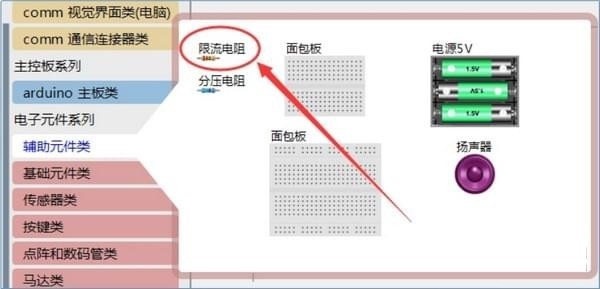

鼠標左鍵點擊限流電阻可以添加到編程界面。

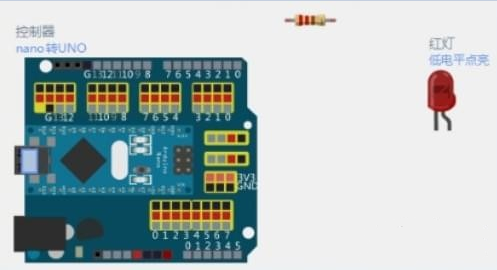

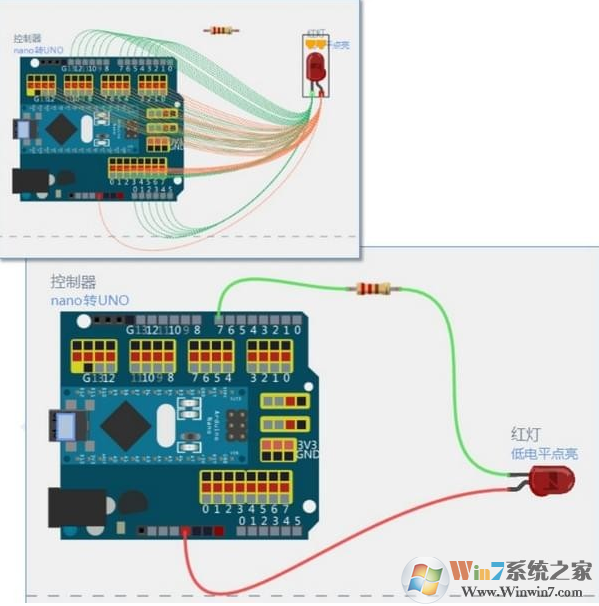

4、指示燈模塊連線

指示燈模塊拖進來后我們需要把它和主控板連接起來。鼠標放到指示燈模塊的端口上，界面會給出提示線條，根據提示線條任意連接即可。

5、尋找延時器模塊

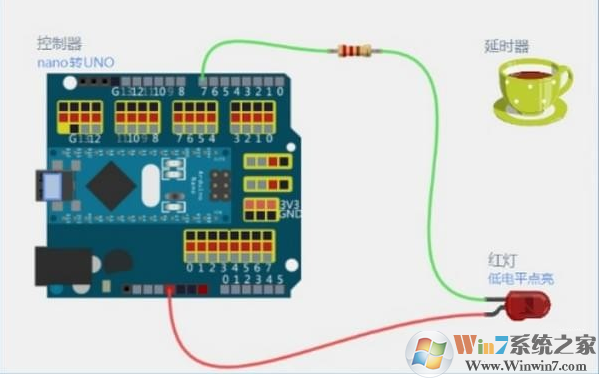

我們已經把指示燈模塊拖進來并連接好，那么要做一個每秒鐘閃爍一次的閃爍燈，我們還需要時間相關的模塊。這個時間模塊就是延時器，它在軟件模塊系列里邊的定時延時類。鼠標左鍵點擊可以添加到編程界面中。

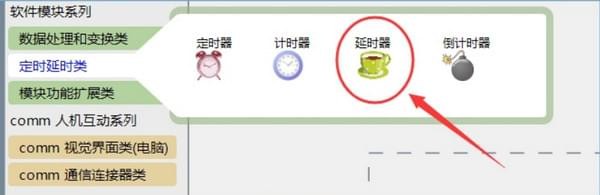

鼠標左鍵點擊延時器模塊可以添加到編程界面。

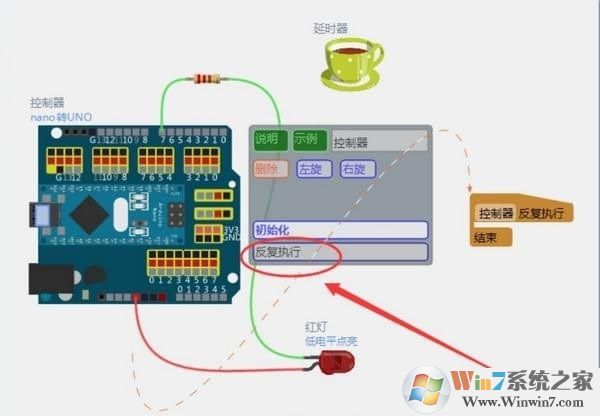

6、添加事件框

我們所需的模塊已經全部添加完成，那么接下來就可以開始添加事件框了，只需鼠標點擊模塊，在彈出的右側窗口中，選擇“初始化”或者“反復執行”。當對應的事件發生時，系統就會執行事件框里邊的程序指令。

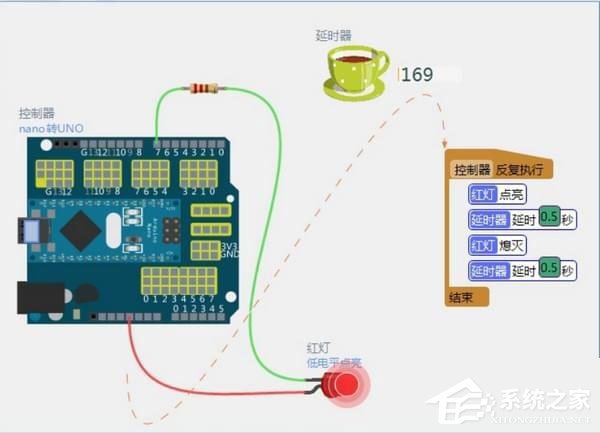

7、編輯程序邏輯

添加完事件框之后，那么接下來就可以開始添加和編輯指令了。添加指令有三種方法：

通過點擊左側“指令”欄的“模塊類功能指令”。

點擊已存在指令左側的小箭頭會復制出一條相同的指令。

通過鼠標右鍵選中多個指令后，點擊軟件右側“備份”按鈕可以復制選中的指令。

8、程序下載驗證

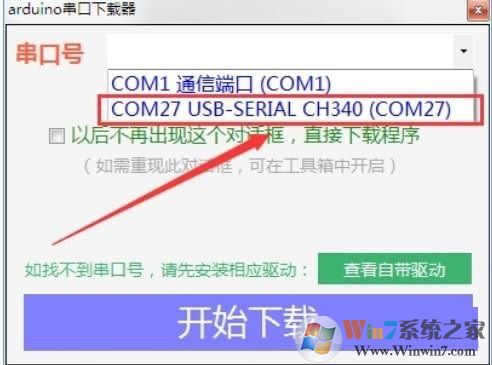

當我們編輯好程序之后，就可以開始硬件搭建了。按照軟件里的連線，連接好硬件模塊，然后點擊軟件左上角的LOGO出現一個串口選擇框，點擊選擇帶有CH340字樣的串口，點擊“開始下載”等待進度條走完即完成。

如果沒有CH340串口號出現，一般是電腦上沒有安裝過USB驅動。請按照下一頁步驟裝好驅動再開始下載。

9、安裝驅動

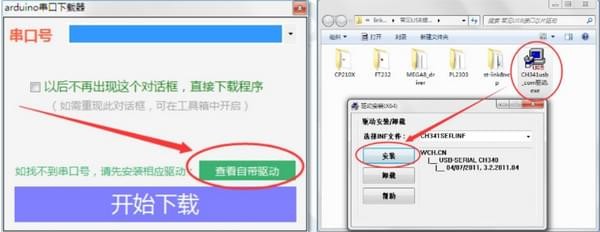

通常第一次安裝和運行l(wèi)inkboy，需要安裝驅動才能正常下載程序。點擊軟件左上角LOGO，在出現的下載框中點擊“查看自帶驅動“，在出現的文件夾中找到如圖的CH340驅動程序，雙擊出現界面后，點擊“安裝”按鈕，稍等片刻彈出“驅動安裝完成”即可。如果安裝失敗，請查看電腦配置（32位，64位）及操作系統版本，上網搜索相對應的CH340驅動安裝。
