MSteel結構工具箱是一款在AutoCAD軟件中的輔助插件合集，支持AutoCAD所有的版本程序，內置多種Autocad輔助插件，為用戶提供計算功能，輔助繪圖操作，可以輔助用戶完成砼結構計算等多項計算功能，為相關方面工作人員提供了非常大的便利！

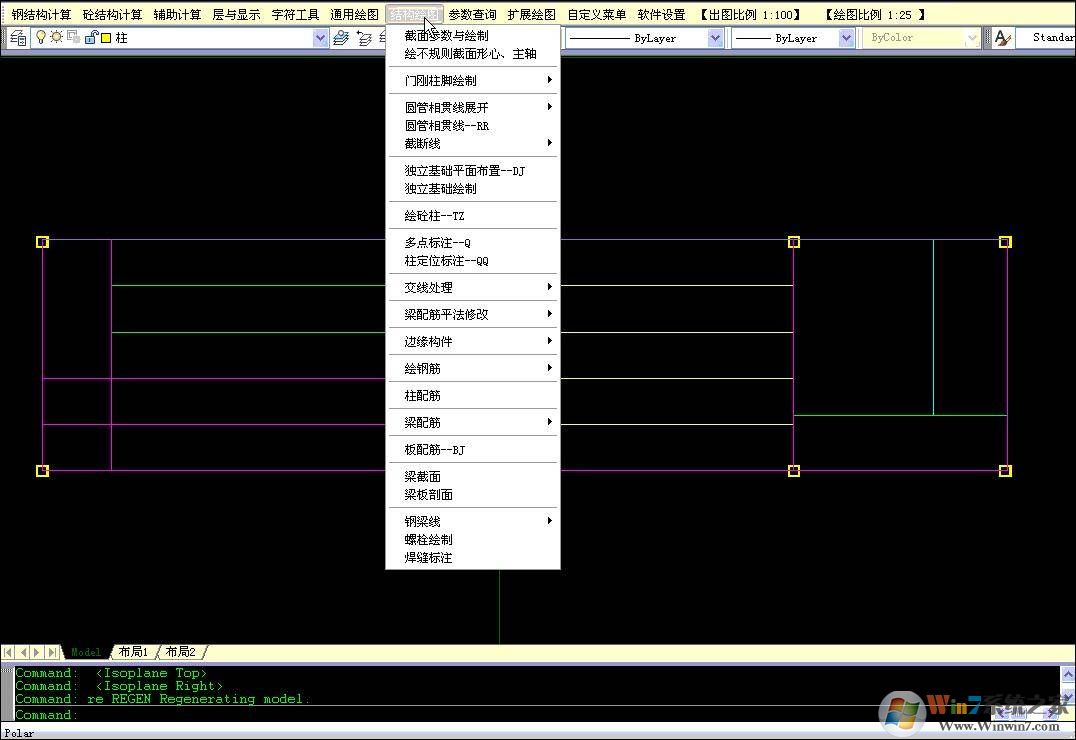

MSteel結構工具箱功能

1、鋼結構計算：截面參數查詢、計算不規則截面參數、焊縫計算、螺栓群計算、穩定計算、受扭計算、連續梁計算、實腹柱計算、鋼管混凝土柱計算、柱計算長度系數、管桁架節點計算、橫向加勁肋計算
門剛鉸接柱腳計算、門剛剛接柱腳計算、門剛端板計算、門剛梁柱節點剛度計算、構件表面積、重量統計、鋼板重量統計、統計線長

2、砼結構計算：柱截面估算、砼柱受壓配筋計算、不規則截面受壓驗算、地下室外墻計算、連續梁計算、豎向折梁計算、空心板計算、雨篷計算、梯板計算、彎剪扭構件計算、樁考慮壓曲后強度計算

獨立基礎計算、主動土壓力計算、構件裂縫計算、梁附加箍筋、吊筋計算、折梁折角處附加箍筋計算、預埋錨筋計算、剪力墻邊緣構件配筋率、配箍率、錨固長度、鋼筋排列

3、層與顯示：層與顯示、部分顯示、部分隱藏、按層顯示、按層隱藏、按顏色顯示、按顏色隱藏、按顏色后置、層鎖住、層解鎖、單層鎖住、單層解鎖、圖層批量修改/新建、圖層自動轉換、圖層切換填充切換、線型切換、標注切換、設置當前層、設置當前標注樣式、設置當前字體樣式

4、輔助計算：幕墻荷載計算、玻璃板塊計算、線材下料優化、天溝斷面及落水管計算、彈簧剛度計算、結構基本自振周期估算、高寬比計算、風荷載標準值計算、風速風壓換算、消防車荷載折減計算

地震影響系數、計算插值、方程求解、PKPM標準層結果合并

安裝教程

一、如安裝有問題，由于本軟件為純綠色安裝程序，可直接按下述方法拷貝安裝：

1、將安裝目錄內文件全部拷貝至所需的安裝目錄下，如“C:\Program Files\MSteel結構工具箱”

2、將安裝目錄內字體文件MSteel_EN.shx和MSteel_HZ.shx拷貝至AutoCAD所在目錄\Fonts目錄下

3、在AutoCAD安裝目錄下尋找acad.rx文件（如沒有，可自建），將該文件用記事本打開，根據AutoCAD版本在里面添加如下一行：

MSteel的安裝目錄\MSteel結構工具箱\MSteel2000.ARX （適用于AutoCAD2000——2002）

MSteel的安裝目錄\MSteel結構工具箱\MSteel2004.ARX （適用于AutoCAD2004——2006）

MSteel的安裝目錄\MSteel結構工具箱\MSteel2008.ARX （適用于Autocad2007——2009）

MSteel的安裝目錄\MSteel結構工具箱\MSteel2010.ARX （適用于AutoCAD2010——2012）

例，如果安裝目錄為C:\Program Files，則在acad.rx內根據AutoCAD版本加如下一行：

C:\Program Files\MSteel結構工具箱\MSteel2000.ARX （適用于AutoCAD2000——2002）

C:\Program Files\MSteel結構工具箱\MSteel2004.ARX （適用于AutoCAD2004——2006）

C:\Program Files\MSteel結構工具箱\MSteel2008.ARX （適用于AutoCAD2007——2009）

C:\Program Files\MSteel結構工具箱\MSteel2010.ARX （適用于AutoCAD2010——2012）

二、如需在探索者或天正下使用，可在本安裝程序提示“是否需要在探索者（天正、其他ACAD外掛）軟件環境下調用MSteel結構工具箱 ？”時勾選，然后選擇探索者、天正或其他ACAD外掛軟件所在的目錄即可。

也可直接在天正或TSSD的系統目錄下尋找acad.rx文件，將該文件用記事本打開，根據AutoCAD版本在里面添加如下一行：

MSteel的安裝目錄\MSteel結構工具箱\MSteel2000.ARX （適用于AutoCAD2000——2002）

MSteel的安裝目錄\MSteel結構工具箱\MSteel2004.ARX （適用于AutoCAD2004——2006）

MSteel的安裝目錄\MSteel結構工具箱\MSteel2008.ARX （適用于AutoCAD2007——2009）

MSteel的安裝目錄\MSteel結構工具箱\MSteel2010.ARX （適用于AutoCAD2010——2012）

例，如果安裝目錄為C:\Program Files，則在acad.rx內根據AutoCAD版本加如下一行：

C:\Program Files\MSteel結構工具箱\MSteel2000.ARX （適用于AutoCAD2000——2002）

C:\Program Files\MSteel結構工具箱\MSteel2004.ARX （適用于AutoCAD2004——2006）

C:\Program Files\MSteel結構工具箱\MSteel2008.ARX （適用于AutoCAD2007——2009）

C:\Program Files\MSteel結構工具箱\MSteel2010.ARX （適用于AutoCAD2010——2012）

常見問題

為何無法生成計算書?

如果生成的計算書為空白，可能的原因：

由于windows系統的權限有限制，造成軟件無法對這文件進行寫操作。

解決方法有如下三種：

1、將MSteel軟件安裝到非系統目錄，即不要安裝到像C:\Program這種系統目錄下；

2、啟動AutoCAD時，點擊鼠標右鍵，選擇<以管理員身份運行>；

3、點擊AutoCAD快捷圖標，點擊鼠標右鍵選擇<屬性>，在屬性對話框內選擇<兼容性>分頁，在里面勾選<以管理員身份運行此程序>，這樣AutoCAD每次啟動都會默認按管理員身份運行。
