CAD坐標標注插件 zbbz.VLX是一款功能強大，超給好用的CAD標注插件，可以快速提升大家在使用CAD時的效率，可使用命令zbbz,實現XY同時標注。

Cad坐標標注插件使用方法

1、首先下載坐標標注插件，因?yàn)槭且郧跋潞玫?，之前也在網上下載了幾個，才找到正確的插件，大家可以自己在網上進行下載，下載好后，解壓，存放自己易找到的地方

2、然后我們就可以打開cad圖紙進行標注了，我們進行這四個樁的坐標的標注

3、點擊繪圖欄中的“工具”---“加載應該程序”

4、或者在命令欄輸入“ap”然后按"Enter“鍵

5、在彈出的”加載應用程序“對話框中找到我們放置我們第一步下載好的”zbbz“

6、在”名稱“欄選中”zbbz”，然后點擊中間的“加載”，底下命令欄提示“加載成功”，然后我們點擊”加載應用程序“對話框中的”關閉“

7、接下來我們就可以進行標注了，在命令欄輸入”zbbz“，然后按"Enter“鍵

8、在彈出的”坐標標注“設置對話框核對好它的屬性，然后點擊”確定

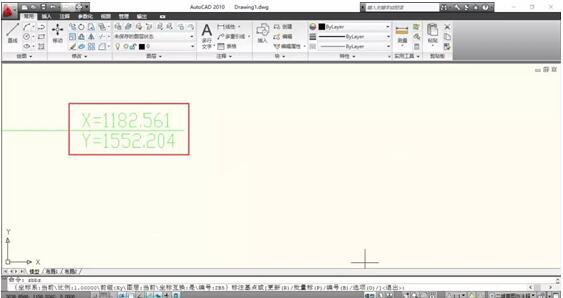

9、然后點擊樁號中兩軸線的交點，再引出到空白處確定，即點擊兩下，就對其樁的坐標標注完成

10、接下來不用再次點擊加載，可以直接連續標注其他的坐標標注
