linkboy是一款編程軟件，是一款開源免費的圖形化編程仿真平臺，通過鼠標交互拖拽快速搭建編程邏輯，擁有所見即所得的可視化界面，獨一無二的模擬仿真功能，是開源免費的創客教育神器，主要于用中小學開展創客教育，全新版本對Win10系統的兼容性更好！有需要的朋友可以下載使用。


linkboy是什么軟件？

inkboy是一款新生代小創客的編程神器，它具有所見即所得的連接界面，面向?qū)ο?事件的觸發編程系統，同時還具備獨一無二的模擬仿真功能，十分強大，適用于多種應用場景，使用完全免費，適用于中小學開展創客教育。

linkboy編程軟件特點

1.全面的插件支持，液晶顯示字體、鼠標編輯圖像點陣、可圖形化編輯音樂簡譜等

2.內含基礎指令，同時有很多自定義指令，功能指令、條件量、數值量等；帶有專業的編程語言軟件，使自己的語言更加富有邏輯，構建邏輯流程，實現作品功能

3.當打開一個模塊里的“示例”的時候，就可以查看這個模塊的所有實例；還能夠添加注釋和說明，方便添加文字進行記憶步驟?；趥鞲衅魇录|發的編程方式， 選擇合適的指令去控制電子模塊

4.當自己手中缺少電子元件，又不方便購買的時候，先來試試這款軟件，它無需下載到硬件，可直接在電腦上運行，具有獨特的模擬仿真功能，可以直接在軟件界面上模擬運行用戶的程序流程，界面仿真直觀易懂

5.簡介的頁面通過各種模塊系列創建各種電子元件，其中有六大系列，分別是軟件模塊系列、comm人機互動系列、主控板系列、電子元件系列、電子模塊系列和工程師系列，內含大量的預制模塊和元件，能輕松模擬自己的各種實物

linkboy編程軟件功能

-獨一無二的模擬仿真功能

無需下載至硬件, 可直接在軟件界面上模擬運行用戶的程序流程, 界面仿真直觀易懂

-面向?qū)ο?事件觸發編程

基于傳感器事件觸發的編程方式, 選擇合適的指令去控制電子模塊, 構建邏輯流程實現作品功能

-所見即所得的連接界面

確保您的實物模塊連接和軟件界面連線一致, 基于您的界面模塊連接, 軟件為您打包好全部底層資源

linkboy編程軟件應用場景

個人創客diy

中小學stem教育

產品工程師原型驗證

linkboy編程軟件使用教程

我們首先學習了解linkboy編程軟件的使用方式。我們先做一個閃燈程序體驗一下。程序效果是arduino主板控制一個led燈，通過程序邏輯控制led燈點亮、熄滅，反復不停，實現閃爍效果

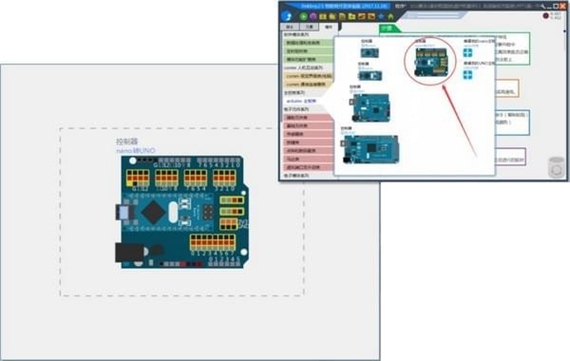

運行l(wèi)inkboy軟件，點擊naono-uno轉接板添加到界面

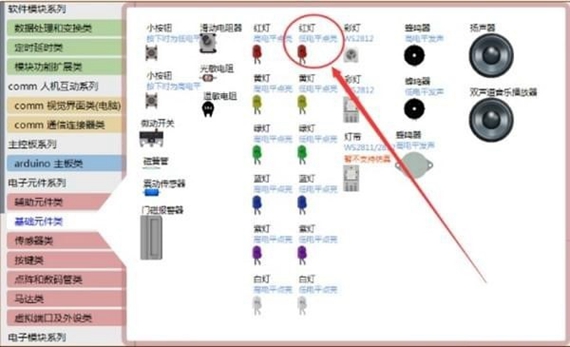

尋找指示燈模塊

指示燈模塊在電子元件系列里邊的基礎元件類，共有紅黃綠藍紫和白等6種顏色的指示燈，選擇一個指定顏色的燈，鼠標左鍵點擊可以添加到編程界面中

鼠標左鍵點擊指示燈模塊可以添加到編程界面

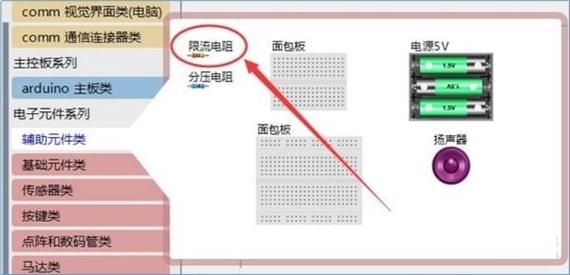

尋找限流電阻

led指示燈不能直接連接到主板上，需要通過一個限流電阻降低電流。限流電阻在電子元件系列里邊的輔助元件類，共有限流電阻和分壓電阻兩種。鼠標左鍵點擊可以添加到編程界面中

鼠標左鍵點擊限流電阻可以添加到編程界面

指示燈模塊連線

指示燈模塊拖進來后我們需要把它和主控板連接起來。鼠標放到指示燈模塊的端口上，界面會給出提示線條，根據提示線條任意連接即可

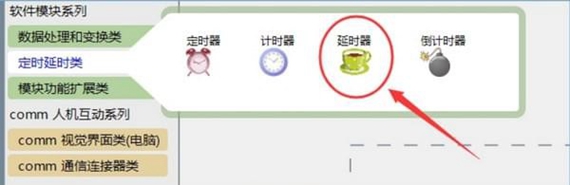

尋找延時器模塊

我們已經把指示燈模塊拖進來并連接好，那么要做一個每秒鐘閃爍一次的閃爍燈，我們還需要時間相關的模塊。這個時間模塊就是延時器，它在軟件模塊系列里邊的定時延時類。鼠標左鍵點擊可以添加到編程界面中

鼠標左鍵點擊延時器模塊可以添加到編程界面

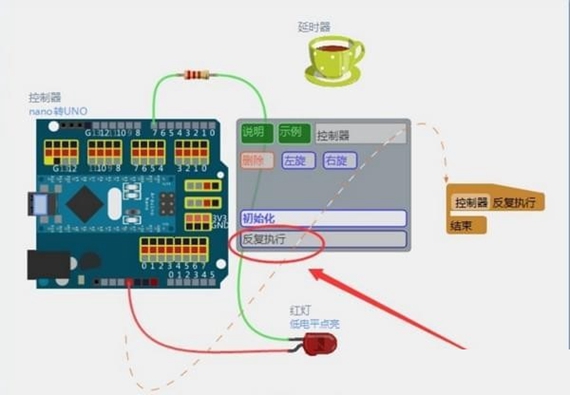

添加事件框

我們所需的模塊已經全部添加完成，那么接下來就可以開始添加事件框了，只需鼠標點擊模塊，在彈出的右側窗口中，選擇“初始化”或者“反復執行”。當對應的事件發生時，系統就會執行事件框里邊的程序指令

編輯程序邏輯

添加完事件框之后，那么接下來就可以開始添加和編輯指令了。添加指令有三種方法：

·通過點擊左側“指令”欄的“模塊類功能指令”

·點擊已存在指令左側的小箭頭會復制出一條相同的指令

·通過鼠標右鍵選中多個指令后，點擊軟件右側“備份”按鈕可以復制選中的指令

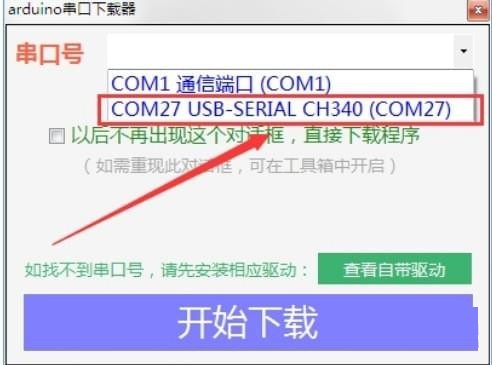

程序下載驗證

當我們編輯好程序之后，就可以開始硬件搭建了。按照軟件里的連線，連接好硬件模塊，然后點擊軟件左上角的logo出現一個串口選擇框，點擊選擇帶有ch340字樣的串口，點擊“開始下載”等待進度條走完即完成

如果沒有ch340串口號出現，一般是電腦上沒有安裝過usb驅動。請按照下一頁步驟裝好驅動再開始下載

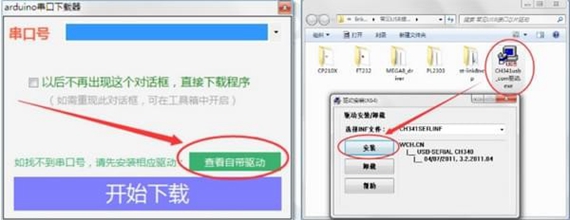

安裝驅動

通常第一次安裝和運行l(wèi)inkboy，需要安裝驅動才能正常下載程序。點擊軟件左上角logo，在出現的下載框中點擊“查看自帶驅動"，在出現的文件夾中找到如圖的ch340驅動程序，雙擊出現界面后，點擊“安裝”按鈕，稍等片刻彈出“驅動安裝完成”即可。如果安裝失敗，請查看電腦配置(32位，64位)及操作系統版本，上網搜索相對應的ch340驅動安裝

更新說明：

發布日期: 2021.5.24

兩個版本的區別：win10/win7版本軟件在XP和老式win7系統電腦上可能無法運行；win7/XP版本軟件在新式win7、win10系統電腦上可能無法運行。請根據實際情況自行選擇合適的版本。

如需要4.2或者更早的版本，可點擊歷史版本下載或向我們發郵件索?。?10360201@qq.com，我們這邊保留了1.0到4.5之間的所有版本。

注：4.5版本保存過的文件無法直接用舊版本打開！如需打開請閱讀4.5版本軟件自帶的降級文檔，根據步驟進行操作。
