橄欖山快模是可以完美支持Revit2017、AutoCAD2017以及T20等版本,,提供了超過150余個功能命令,包含了土建+機電+橄欖山快圖等各方面的內容。橄欖山快模5.0綠色免安裝破解版,內附橄欖山快模卸載后清理工具,無限制破解版,希望大家會喜歡!
安裝方法 【以橄欖山快模3.0安裝為例】

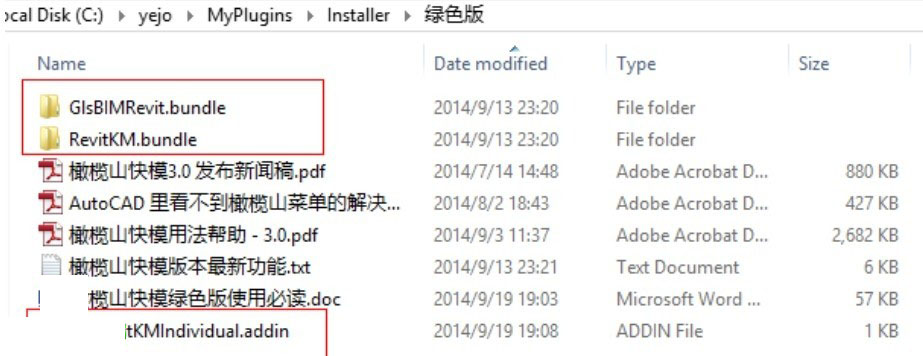

1、解壓zip文件, 會看到如下兩個文件夾和一個GlsRevitKMIndividual.addin文件,還有幾個使用文檔.
2、如果你的Revit是2013.

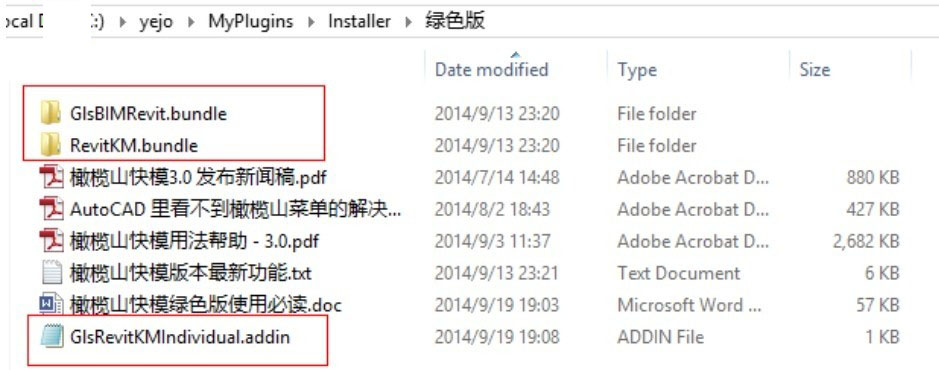

a. 用Ctrl+C復制GlsBIMRevit.bundle文件夾和GlsRevitKMIndividual.addin 文件.

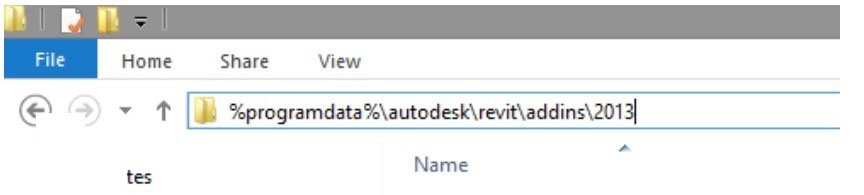

b.在文件瀏覽器的地址欄輸入這個字符串: %programdata%\autodesk\Revit\Addins\2013后回車。 若2013文件夾不存在,請手動創建2013這個文件夾. 如下圖所示. 所得打開的文件夾路徑視操作系統的不同可能有些不同. 不影響結果.

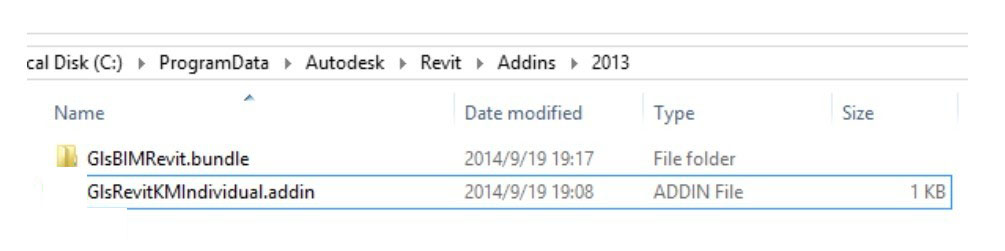

c. 將上述復制的GlsBIMRevit.bundle文件夾和GlsRevitKMIndividual.addin文件黏貼(Ctrl+V)到2013目錄下,即完成了部署. 若提示文件已經存在,覆蓋即可。如下圖所示.
d. 用Ctrl+C復制解壓zip后的RevitKM.bundle文件夾. 如下圖第二個目錄.

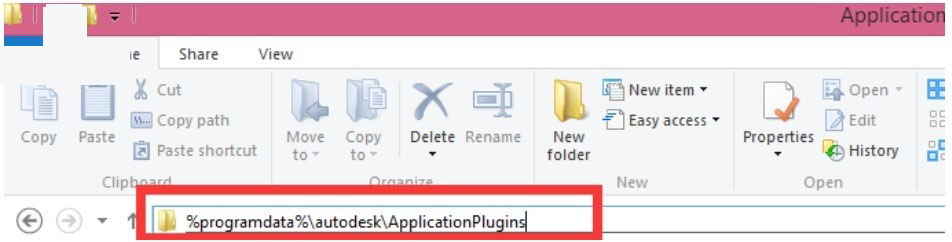

e. 在文件瀏覽器的地址欄輸入這個字符串: %programdata%\autodesk\ApplicationPlugins 后回車, 如下圖所示. 所得打開的文件夾路徑視操作系統的不同可能有些不同. 不影響結果.
f. 將上述的RevitKM.bundle這個文件夾黏貼(Ctrl+V)到ApplicationsPlugins目錄下(若遇到相同文件和文件夾,請覆蓋),即完成了部署. 如下圖所示.
g. 部署完成! 重新啟動Revit 即可.
3、若你的Revit是2014或2015或2016

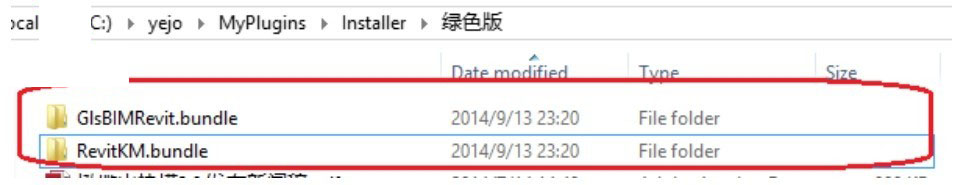

a. 用Ctrl+C復制這兩個文件夾. GlsBIMRevit.bundle 和RevitKM.bundle

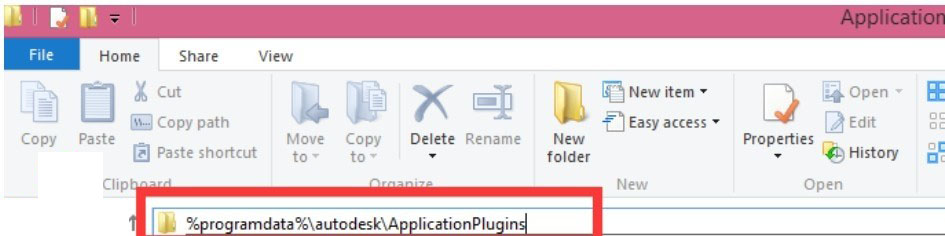

b. 在文件瀏覽器的地址欄輸入這個字符串: %programdata%\autodesk\ApplicationPlugins 后回車, 如下圖所示. 所得打開的文件夾路徑視操作系統的不同可能有些不同. 不影響結果.
c. 將上述的兩個文件夾黏貼(Ctrl+V)到ApplicationsPlugins目錄下(若提示文件或文件夾已經存在,請覆蓋),即完成了部署. 如下圖所示.
d. 部署完成! 重新啟動Revit 即可.
橄欖山快模5.0
一、全新大功能,全面支持Revit2017、AutoCAD2017以及T20
1. 新增面抹灰功能,支持連續選擇各種表面(支持鏈接模型),在面層上生成抹灰層(對于豎向面,生成的是薄墻,對于其它面,生成的是指定類型的樓板對象)
2. 新增為選中的多個房間創建房間內的樓板、梁底和梁側邊、門窗洞口的抹灰層,支持鏈接模型。
3. 新增拾面生墻板功能,為其增加拾面或抹灰構件??梢詫?duì)當前模型、鏈接模型、族實例的表面操作,支持弧形面、多空面等。
4. 新增批量構件改名:為選中的構件的類型名字添加前后綴、或增加其所在樓層的名字。
5. 新增對單個構件進行改名的功能,支持新增類型改名以及對原類型進行改名6. 新增批量鏈接模型到Revit中,指定多個鏈接模型,實現一次型加載到項目中。節省多個鏈接模型操作時耗費的時間。
7.增加混凝土樓板打洞功能
8.提高墻壁打洞功能,能夠增加國家標準規范的管路防水套管,也增加了自然通風、電纜橋架管路在墻山加防水套管的功能。
9.增加連接DWG文檔中圖塊換成Revit族案例功能,完成迅速布局依據連接DWG中圖塊部位布局Revit構件。適用窗門、綠色植物、家俱家用電器、出風口、照明燈具、電源開關、電源插座這些。
10.增加“分拆板墻梁"功能,用沉降后澆帶范疇線對墻、梁、板構件開展分割,完成實體模型構件完全分離。可以用參照面、中心線、規模的面做為分割根據
12.增加室內樓梯建立:?jiǎn)闻芎碗p跑
13.增加包圍盒三維功能,發生在前后文萊單中。對選定的構件表明一個僅護衛選定構件的三維主視圖,主視圖特性承繼自實際操作主視圖。
14.增加新項目間系統族的傳送功能:從電腦硬盤上的一個Rvt文檔導進在其中的系統族種類或從早已在Revit里開啟的新項目里導進系統軟件種類到另一個新項目中。
15.更換原來迅速過濾功能,在改動前后文專用工具菜單欄中。更為便捷對選定構件的進一步過濾
16.增加承重梁分割框架梁功能,對框架梁開展按段。*
二、不僅有功能重特大提高改善
1.重合中心線不建立。
2.大幅提升構造柱功能,運用在首都新機場的大中型、弧型、非正交和造型設計工程建筑中
2.1提高構造柱功能的平穩穩定性(以前版本號會發生轉化成失敗);頁面客戶實際操作都能記憶力;
2.2.提升構造柱族功能,能夠改動構造柱的馬牙槎深層,能夠設定構造柱的長短;增加構造柱種類,能夠?yàn)榉钦缓偷腖型構造柱,L型構造柱的2個墻的總寬能夠不一樣。
2.3.增加弧型墻壁轉化成構造柱
2.4.構造柱的間隔測算充分考慮600Mm長的加氣塊盡量避免剪裁磚的總數
3.提升細致選擇過濾功能。增加到前后文萊單中,便捷客戶對選擇集開展過濾。
3.1當客戶選擇超出一個構件時,會過濾客戶的選擇。當客戶選擇的構件總數低于兩個時,在全實體模型中開展過濾來選擇。
3.2調整過濾選擇中設定變量值的較為時,沒法選定總體目標構件。
4.在部分三視圖中增加永久性主視圖取名選擇項
5.一鍵扣除增加了連接實體模型中斜梁與工程建筑墻交叉時對墻的斜洞邊的建立
5.1調整連接實體模型的柱頭沒法對主模型中的板開展扣除的難題
5.2調整連接實體模型中的板沒法對主模型中的墻開展扣除的難題
6.增加工程建筑澆鑄時全自動分辨單開關門或是對開門,在默認設置狀況下
7.增加自噴澆鑄增加依照管路規格授予不一樣管經功能
