Proteus是一款輔助同系列電子機械軟件的元件，當軟件缺失該元件時就不能保持正常的運行，小編給大家提供了對應的插件和對照參考表，用戶可根據個人需求來選擇相應的元件進行使用，有效解決各種問題！

軟件功能

1、編譯及調試:支持單片機匯編語言的編輯/編譯/源碼級仿真,內帶8051、avr、pic的匯編編譯器,還可以與第三方集成編譯環境(如iar、keil與hitech)結合,進行高級語言的源碼級仿真與調試.

2、支持通用外設模型:如字符lcd模塊、圖形lcd模塊、led點陣、led七段顯示模塊、鍵盤/按鍵、直流/步進/伺服電機、rs232虛擬終端、電子溫度計等等,其compim(com口物理接口模型)還可以使仿真電路通過pc機串口與外部電路實現雙向異步串行通信.

3、支持主流的cpu類型:如arm7、8051/52、avr、pic10/12、pic16、pic18、pic24、dspic33、hc11、basicstamp、8086、msp430等.

5、實時仿真:支持uart/usart/eusarts仿真、中斷仿真、spi/i2c仿真、mssp仿真、psp仿真、rtc仿真、adc仿真、ccp/eccp仿真.

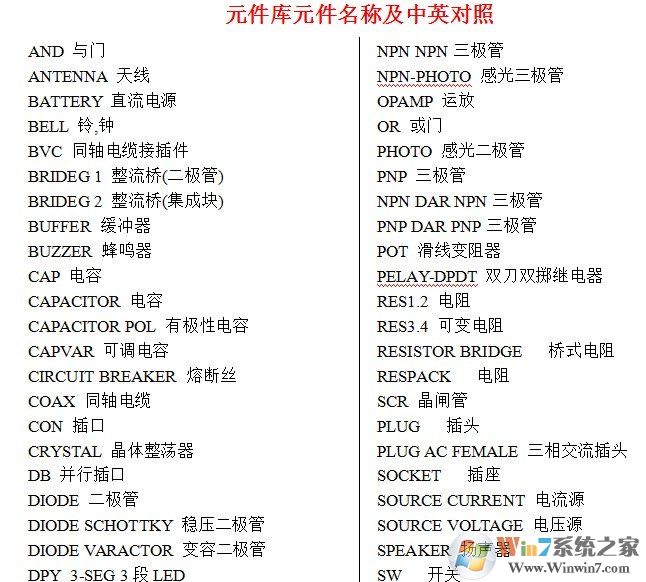

Proteus元件庫漢化版對照表

display.lib 包括lcd、led

lintec.lib 包括 lintec公司的運算放大器

active.lib 包括虛擬儀器和有源器件

device.lib 包括電阻、電容、二極管、三極管和pcb的連接器符號

diode.lib 包括二極管和整流橋

fet.lib 包括場效應管

bipolar.lib 包括三極管

micro.lib 包括 通用微處理器

asimmdls.lib 包括模擬元器件

ecl.lib 包括ecl10000系列

opamp.lib 包括 運算放大器

fairchld .lib 包括fairchld 半導體公司的分立器件

analog.lib 包括電源調節器、運放和數據采樣ic

valves .lib 包括電子管

capacitors.lib 包括電容

coms.lib 包括 4000系列

resistors.lib 包括電阻

常見問題

Proteus元件庫導入教程

方法一:

1、先下載proteus元件庫,這里以導入i2c spy元件庫為例進行講解,但它的例子中要用到ds1621,因此也將ds1621下了.于是,我們得到下面文件:i2cspy.dll、ds1621.dll和test_i2c.dsn等文件.先將 i2cspy.dll和ds1621.dll文件拷貝到proteus安裝目錄下的models文件夾里,運行test_i2c.dsn.

2、到菜單library的compile to library項,出現下面對話框.

3、這樣原理圖的所有元件將添加到userdvc.lib中,我們到庫管理器中將不需要的刪除.

4、菜單library的library manager項,出現用delete itdms將除i2c spy外的元件刪除,單擊close即可.proteus元件庫安裝完成.

方法二:

1、把你需要添加的庫文件解壓,而后把.lib文件覆蓋到根目錄library下面.

2、啟動proteus,選擇菜單system--set path

3、看到你的proteus路徑之后,把你添加的文件加入到下面的c盤的library文件里面.

4、重新啟動proteus,加載你剛剛添加的元件庫文件即可.
