WorkXplore(CAD文件查看器)是一款相當好用的電腦CAD文件查看軟件，可以幫助用戶有效對3D數據進行各種測量工作，軟件功能超級強大，使用便捷，用戶能夠很好的上手使用，能夠進行數據分析，例如數據上倒扣區域、厚度、平面區域、表面積、體積、重量等等，需要的朋友趕緊來試試吧~

WorkXplore(CAD文件查看器)安裝教程

1、在本站下載解壓后，雙擊"exe文件"開始安裝

2、默認為中文，下一步

3、選擇我接受協議后下一步

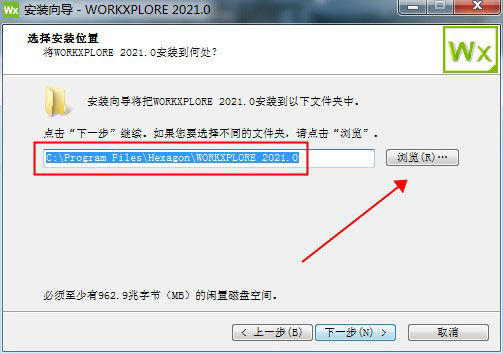

4、系統默認安裝在C盤，單擊瀏覽可自定義選擇安裝路徑

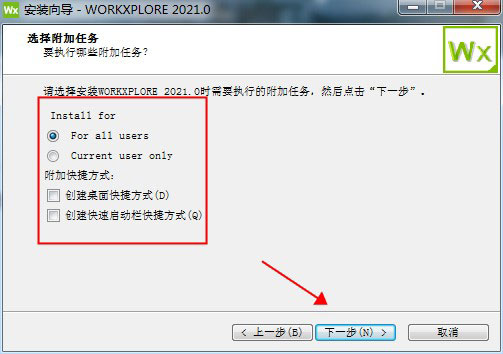

5、根據自身需求選擇安裝附加任務

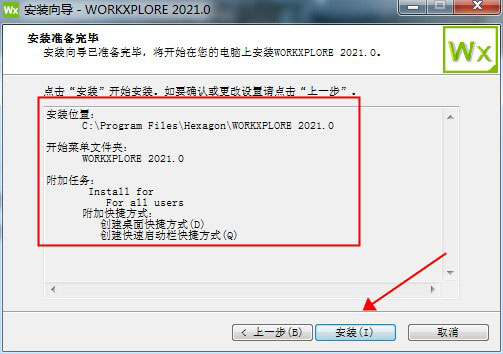

6、確認以上信息無誤后，開始安裝

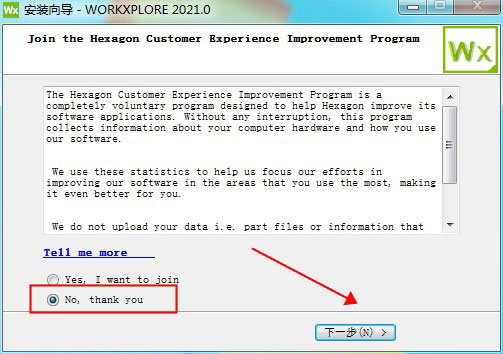

7、選擇NO，下一步

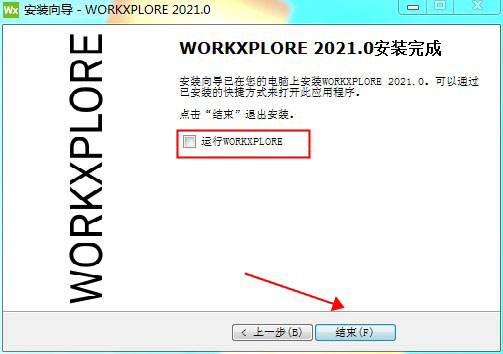

8、安裝完成，先不要運行軟件，結束安裝向?qū)?/p>

WorkXplore(CAD文件查看器)軟件特色

1、用戶界面

WORKXPLORE具有清晰，實用的界面，使用戶可以直接從主屏幕訪問全部核心功能，以確保他們可以快速啟動并運行該軟件。

2、高速文件導入/導出

WORKXPLORE使用戶可以從從各種CAD應用程序?qū)氲奈募袠?gòu)建虛擬統一原型或3D模型。用戶可以投入時間和資源來創建真實的原型，然后進行模型設置和改進。

3、測量

通過使用軟件的預定義選擇模式，即使是非專業的CAD用戶也可以快速掌握WORKXPLORE的測量功能并立即獲得良好的結果。

4、注解

由于用戶可以直接向3D模型添加尺寸和幾何尺寸，標注和標簽，因此對2D圖紙的需求減少了。

5、分析

WORKXPLORE還提供了一系列分析功能，通常只有成本更高的CAD解決方案才能使用。這些功能不僅非?？欤曳浅Ｒ子谑褂?。

6、動畫

WORKXPLORE包括一個功能齊全的動畫內核，允許用戶生成爆炸視圖或動畫裝配運動。通過簡單地啟動基本運動(例如平移，旋轉或遵循指南)即可設置動畫。

7、文獻資料

使用WORKXPLORE，用戶可以生成屏幕截圖以說明技術文檔和組裝表。WORKXPLORE還擁有一個圖像收集器，該圖像收集器還使用戶可以輕松管理和分發大量圖像。

8、出版物

對于公司員工來說，至關重要的是，他們必須能夠使用捕獲他們個人專長的通訊工具，并使之能夠被其他職員利用，無論他們的CAD軟件技術水平如何。

9、合作

WORKXPLORE使用戶可以輕松地與所有項目成員共享整個設計和制造鏈中的CAD模型，無論他們是產品經理，市場營銷，銷售，外部制造顧問，客戶和供應商。

WorkXplore(CAD文件查看器)使用幫助

1、在WORKXPLORE中創建圓或線后，是否可以對其進行修改?

是的，版本菜單下有一個修改部分，您可以在其中修改在WORKXPLORE中創建的實體。為要編輯的實體，圓，線，點等選擇合適的圖標，然后選擇要執行的操縱功能。根據需要操作實體，然后通過左鍵單擊綠色對勾來驗證您的操作。

2、有什么方法可以檢索在WORKXPLORE中刪除的實體?

是的，刪除對象后，它將把它放到WORKXPLORE回收站中。單擊刪除按鈕下方的小箭頭，即可使用“從回收站檢索實體”功能訪問回收站。只需在回收站中選擇要檢索的實體，然后單擊角落的綠色對勾即可進行驗證。然后，這些實體將在常規圖形區域中還原。

3、在WORKXPLORE中打開或創建實體后，如何刪除它?

在WORKXPLORE選項卡下，有一個刪除功能。左鍵單擊“刪除”圖標，然后選擇要刪除的數據。最后，單擊右上角的圖標以確認對要刪除的實體的選擇。然后，這些實體將存儲在WORKXPLORE的回收站中。在“版本”選項卡下，您還具有刪除功能。

4、我可以制作一個標簽，向我提供有關零件幾何圖形上特定點的信息嗎?

在主標簽功能下，有一個下拉菜單可用于訪問其他功能，例如點的X，Y，Z坐標，Z平面高度等。使用這些功能創建您選擇的標簽以顯示零件幾何中該實體的必需信息。

5、如何獲得指向同一標簽的多個箭頭?

右鍵單擊標簽并選擇參數。在“參數”菜單中，單擊“添加尺寸界線”，然后在零件幾何圖形上單擊一個點。

6、如何添加注釋以發送給我的同事，以便我可以向他們解釋我要對該特定部分執行哪些操作?

您可以使用標簽功能為同事創建便箋。單擊標簽，選擇一個點或曲面以添加標簽，然后輸入要顯示的文本。

7、如何拍攝零件的多個快照并以.jpg格式輸出?

使用收集器功能。收集器功能將允許您拍攝多個快照，并將其輸出到要查看的特定目錄中。它還允許您在單擊保存圖標時根據突出顯示的圖像來選擇要輸出的圖像。

8、在哪里可以找到特定表面上的信息?

您可以使用“面部信息”功能或“實體信息”功能找到有關特定曲面的信息。如果使用“人臉信息”功能，您將能夠看到它是什么類型的曲面，該曲面的控制點在哪里，表面積等。如果您使用“人臉信息”功能內部的“動態人臉定位”功能，則將鼠標置于表面上方將導致WORKXPLORE顯示特定于該表面的屬性。

9、如何為材質添加屬性，這樣就不必每次都鍵入屬性?

您可以在“工具：選項：分析”選項卡中添加材料和這些材料的屬性，然后單擊+號以顯示材料添加框。

10、如何確定要切割的零件需要多大的材料塊?

單擊邊界框，然后單擊定向或最小。定向功能將使邊界框成為零件的尺寸。最小功能將使邊界框盡可能小，同時仍包含為邊界框選擇的所有實體。選擇了要使用的功能后，選擇要包含在“邊界框”中的零件實體并確認選擇。在邊界框功能中，您可以選擇要訂購的材料，然后根據所選的材料，WORKXPLORE將確定零件的重量以及材料的成本。

11、如何刪除零件上創建的尺寸?

單擊刪除按鈕，然后單擊過濾器按鈕。選擇“ 3D測量”，然后單擊“確定”。選擇“全部”，然后左鍵單擊右上角的綠色箭頭以確認您的選擇。這不會永久刪除您的尺寸。為此，您必須將其從回收站中刪除。

12、如何測量兩條虛擬直線之間的角度?

如果無法通過選擇平面或直線段來測量角度，仍然可以在兩條虛擬直線之間進行角度測量。單擊“在兩個實體之間測量”圖標，然后在“第一個實體”和“第二個實體”下拉列表中選擇“從兩個點之間的直線”選項。通過選擇兩個點來定義每條直線，如果它們在同一平面中，則將創建角度測量。
