豹圖是一款專注于為設計師、創意工作者提供視覺素材的在線平臺,充滿創意和靈感的寶庫。它不僅僅是一個素材庫,更是一個設計助手,幫助你高效找到合適的圖片、插畫或矢量圖,簡化設計過程。豹圖可以幫助用戶輕松獲得所需素材,加速設計過程,提升作品質量,簡直是每個設計師的必備工具。除此之外,該軟件還有很多軟件優勢和產品特色,更多精彩等您下載!
豹圖設置比例方法
打開模型空間:在模型空間中,系統默認的比例是1:1。如果需要調整比例,可以在模型空間中進行設置。

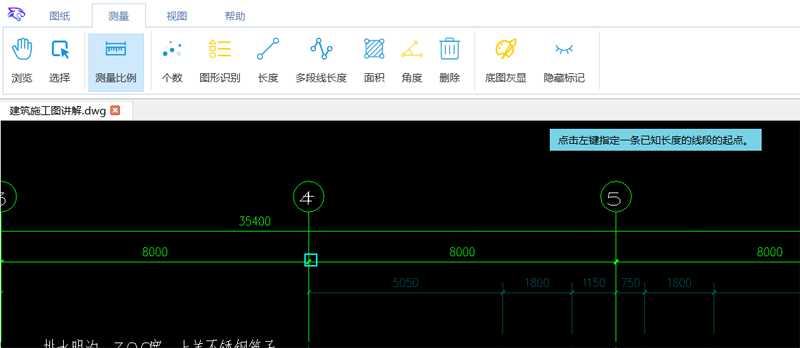

捕捉線段起點和終點:在圖紙上找到一個有標注的線段,比如標注長度為3440的線段。使用豹圖的操作步驟捕捉線段的起點和終點。
輸入實際長度:在彈出的輸入框中,輸入實際長度3440,而不是圖上量出來的長度344。這樣,圖上距離:實際距離 = 344:3440 = 1:10,所有后續的測量結果都會自動按照這個比例進行換算。
確認比例設置:點擊確定后,比例設置完成。此時,所有測量結果都會自動按照這個比例進行換算,無需再進行手動換算。
重設比例:如果需要重新設置比例,可以點擊測量比例按鈕,重新進行捕捉和輸入操作。
注意事項:
模型空間和布局空間比例隔離:在一些領域,如裝修行業,設計師習慣在模型空間繪制復雜的圖紙,之后在布局空間中輸出圖形。豹圖CAD默認在布局空間也有比例,但這些比例不會影響到模型空間的比例設置。
比例設定的靈活性:豹圖CAD提供了靈活的比例設置功能,用戶可以根據需要隨時調整比例,并且所有使用該比例的測量結果會自動刷新。
豹圖打印圖紙方法
打開CAD圖紙:首先,雙擊打開需要打印的CAD圖紙文件。
進入打印設置:在菜單欄中選擇“文件”->“打印”,或者使用快捷鍵“CTRL+P”進入打印設置界面。
選擇打印機:在“打印機/繪圖儀”選項中選擇合適的打印機。如果有多個打印機可供選擇,確保選擇正確的打印機。
選擇紙張尺寸:在“圖紙尺寸”下拉菜單中選擇合適的紙張大小,通常選擇A4或A3等標準尺寸。
設置打印范圍:選擇“打印范圍”為“窗口”,然后在CAD圖中框選需要打印的區域。這樣可以確保只有選中的部分被打印出來。
選擇打印樣式和方向:根據需要選擇合適的“打印樣式表”和“圖形方向”(橫向或縱向)。
預覽和打印:點擊“預覽”查看打印效果,確認無誤后點擊“確定”或“打印”按鈕進行打印。
優化打印效果的小技巧:
在打印前,可以進行一些基礎設置優化,比如調整線寬、圖層可見性等,以確保打印出來的圖紙清晰可讀。
選擇合適的打印樣式表,可以根據需要調整線條、填充等的顯示效果。
使用高質量的打印紙和墨水可以進一步提升打印效果。
通過以上步驟和技巧,可以有效地打印出清晰、專業的CAD圖紙。
豹圖軟件亮點
重磅升級!久等了!新增DWG圖紙對比。
針對圖紙對比結果,支持逐項查看圖形詳細屬性。
針對圖紙對比結果,支持云線標記圖紙以供逐項對照修改。
支持先設置屬性再測量,邊修改屬性邊測量。
支持在圖紙顯示區按住Ctrl多選,以便自由選中測量標記。
支持Windows系統AeroSnap特性,以便分屏。
新增整體平移圖紙功能,以便將圖紙和測量數據對齊或?qū)R圖紙進行對比
豹圖應用場景
大量看圖
工程造價或設計審圖時,需要大量翻閱CAD圖紙,豹圖飛一樣的看圖速度讓您事半功倍。
算量核量
對于機械、機電、安裝、土建等專業,利用豹圖測量功能,讓您快速統計個數、長度、面積等工程量。
圖紙設計
圖紙設計過程中,需要團隊成員協作完成,對于不同設計部分的協作以及對圖紙的意見評審和反饋,都能通過豹圖進行批注,配合批注列、修改進度列、日期列等自定義列,能有效管理和追蹤設計意見的執行落地情況。
軟件適配
對于現有的大量工業軟件,僅支持低版本CAD圖紙,使用版本格式轉換功能,得到不同版本圖紙文件以滿足生產需要。
豹圖軟件優勢
速度快
國際領先的圖紙內核引擎,針對大圖紙獨創優化算法,打開圖紙速度飛快。
測量靈活
內置長度面積等基本量,并支持自定義表達式,測量更靈活。
免費
格式轉換、圖形識別、連續測量、數據匯總統計等大量實用功能全免費。
客服響應及時
客服即時通訊日常在線,隨問隨答。
豹圖軟件特色
高品質產品
通過持續打造高品質產品,我們幫助客戶成功。我們堅信好產品會說話,客戶是我們最大的底氣。
強力技術平臺
通過持續沉淀技術平臺,我們致力用戶滿意。我們堅信好技術能創造,用戶訴求能被更快響應更好滿足。
開放共建生態
通過持續的開放和讓數據流動,我們和生態伙伴共贏。我們堅信好生態要共建,共贏生態帶來更多價值創造和數智化未來。
