堯創CAD標準版是一款免費的CAD軟件，提供豐富的形狀工具，包括直線、多段線、圓、圓弧、矩形、多邊形等等，簡單易用，選擇形狀后，點擊一個位置確定頂點、圓心的位置，再點擊一個位置確定大小即可完成形狀繪制，新手也能輕松使用，快速制作出符合要求的CAD圖紙，需要的朋友快來下載堯創CAD使用吧。

堯創CAD使用打印中心時，工程打印機紙張如何設置?

答：在進行排版時會智能的按照排版方式進行排版，但是對于支持轉筒紙打印的大型工程打印機，需要先在Windows系統中，為打印機設置一張足夠大的自定義紙張，紙張的長度不要超過3200MM，并且在選項中勾選“自動刪除空白部分”選項，設置好這些后，在新建打印任務時，選擇這臺打印機，并選擇上面設定的自定義紙張。

具體設置步驟如下：：

①在控制面板下找到打印機設置。

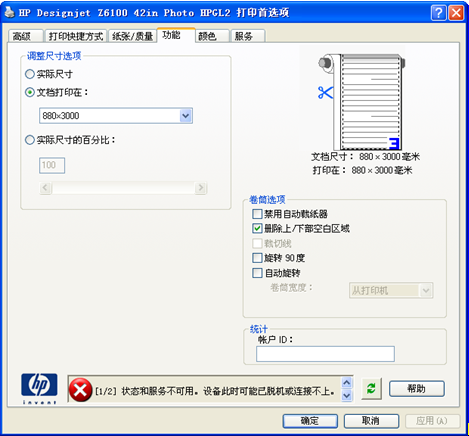

②右鍵點擊需要設置的工程打印機，選擇“打印首選項”。打開類似下圖所示的界面。

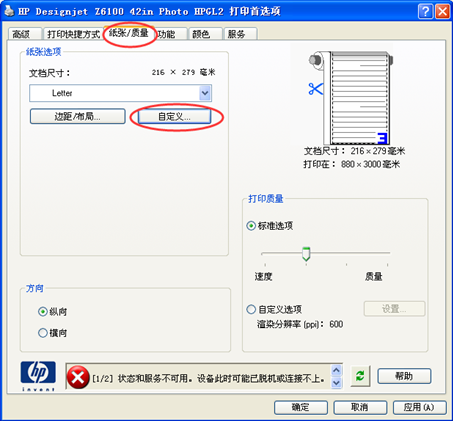

③點擊“紙張/質量”，選擇自定義。

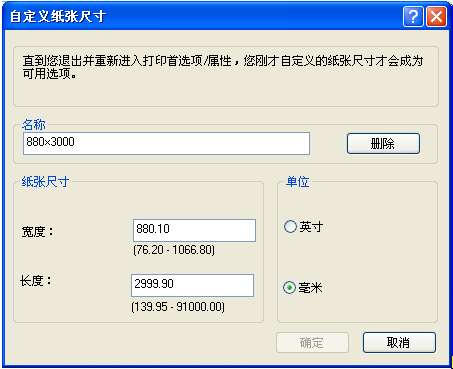

④設置自定義大小的紙張，如：880×3000(注：紙張的長度不要超過3200MM)，如下圖。

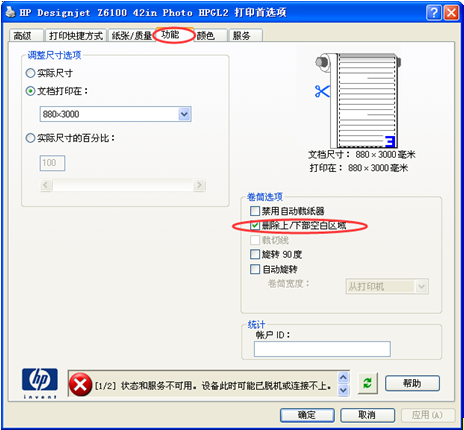

⑤點擊“功能”，點選勾上“刪除上/下部空白區域”。

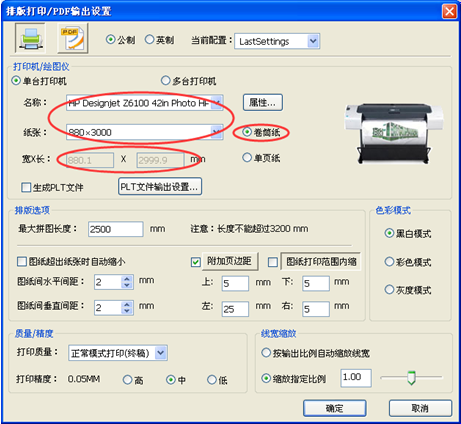

⑥進入發布中心的設置窗口，如下圖，選擇工程打印機和剛剛自定義的幅面。紙張的寬和長就固定了。注：這里紙張要選擇轉筒紙。

堯創CAD軟件特點

堯創CAD 是一款擁有完全自主知識產權的專業繪圖軟件，它與AutoCAD全面兼容，功能強大，性價比高，在機械、電子、化工、建筑、船舶、航空等行業得到了廣泛地應用。

堯創機械CAD 是針對機械和成套裝備制造行業的繪圖需求專門開發的CAD產品。不僅包含AutoCAD平臺類軟件強大的繪圖、標注、編輯修改等基本功能，還有專業的機械行業實用擴展功能，高效繪圖的快速坐標輸入模式。

堯創CAD V10, 是堯創CAD產品2019年的鼎力之作，相比以前的版本，大幅提升了產品的性能，支持大圖超大圖快速流暢的編輯，同時完整的支持尺寸和實體的關聯功能，新增的企業資源庫功能，使企業自助建立圖庫和材料庫成為可能。

堯創CAD功能說明

1.快速繪圖坐標系　 簡稱QCS(Quick-drafting Coordinate System)，它以十字光標中心點為坐標原點，方向由用戶給定，并且由光標角度形象示意。如當光標轉動45°時，光標顯示為，同時狀態欄角度值顯示區域顯示角度值。

2.快速定位到對象或定位到對象的關鍵點　 利用定位鍵準確快速地將光標移動到距其最近的某個對象或?qū)ο蟮年P(guān)鍵點(如端點、中點、圓心等)上(該功能類似開目CAD 中的N鍵上線)。

3.快速移動　 先輸先入數據，再按下移動鍵就可以快速將光標向指定方向移動。

a. 光標沿快速繪圖坐標系(QCS)的坐標軸方向移動指定距離，如下圖所示;

b. 光標沿用戶坐標系(UCS)的坐標軸方向移動指定距離，如下圖所示;

c. 光標沿快速繪圖坐標系(QCS)的坐標軸方向移動到和最近的圖素的交點，如下圖。

4.快速轉動　 在堯創CAD里，光標是有方向的，快速轉動光標的方法有多種：

a. 旋轉15：按下旋轉快捷鍵(出廠默認是F4、F5鍵)，每按一次，光標逆時針(或順時針)轉動15°。

b. 旋轉給定角度：先輸入數據，再按下旋轉快捷鍵(F4(或F5)鍵)，光標在原角度的基礎上逆時針(或順時針)轉動給定角

度。

c. 旋轉至給定角度：先鍵入@，再鍵入數據，最后按下旋轉快捷鍵(F4(或F5)鍵)，光標逆時針(或順時針)旋轉至給定角度

值。

d. 旋轉復位到0°：在不預選任何圖素的情況下，按下復位鍵(默認為F6鍵);或者輸入數值0，再輸入旋轉快捷鍵(F4或F5

鍵)。

e. 轉動到和預選線同方向或反向：光標移動到直線附近，待直線加亮成為預選圖素后，按下復位鍵(如F6鍵)，快速繪圖坐標系

的X軸正方向旋轉至與預選直線同方向，再一次按下復位鍵(如F6鍵)，旋轉至與預選直線反方向。

5.對齊　 使用對齊快捷鍵在上下左右等方向?qū)R追蹤繪圖區域內已有圖素的關鍵點，大大減少數據輸入量。

a. 光標沿快速繪圖坐標系(QCS)的坐標軸方向?qū)R追蹤

b. 光標沿用戶坐標系(UCS)的坐標軸方向?qū)R追蹤

6.對準　 按下“Ctrl+旋轉快捷鍵(如F4或F5)”組合鍵快速旋轉光標，使X軸的正方向順時針或逆時針旋轉對準屏幕內已有圖素的關鍵點(包括：端點，圓心，交點，中點，切點，象限點)，被對準到的點呈加亮顯示。

7.預選圖素　 將鼠標移動到圖素上面，圖素加亮顯示。當預選圖素是直線、圓(或弧)、多段線等基礎圖素時，圖素被“分段加亮”，如下圖。

a. 刪除預選段：圖素呈預選狀態時，按Delete鍵即刪除當前預選段，可多次重復該操作(此功能類似開目CAD 中的E鍵擦除)。

b. 查看預選圖素的屬性：將鼠標放在預選圖素上停留約1秒鐘，會彈出“特性”框，上面給出了許多關于該圖素的重要信息，包

括長度，角度，坐標增量等，當存在分段時，不僅給出了整個圖素的長度，還給出了當前段的長度，長度格式為：當前段長度/總長。

c. 圖素呈預選狀態后，還可以進行改段屬性、復制、移動、縮放、旋轉、修改繪圖次序等編輯修改。
