LibreCAD是一款開源、免費的二維計算機輔助設計(2D CAD)軟件，廣泛應用于建筑、機械設計、電子、工程等領域。作為一個功能強大的CAD工具，LibreCAD提供了豐富的繪圖功能，適合從事平面設計和繪圖的用戶。其界面簡潔、易于使用，特別適合那些需要進行2D圖紙繪制而又不想投入過高費用的用戶。LibreCAD擁有一個干凈、簡潔的界面，用戶可以輕松找到所需的工具和選項，且操作流程直觀，適合新手和經驗較少的設計人員。更多精彩等您下載!

LibreCAD中文版使用教程

一、設置文件模板

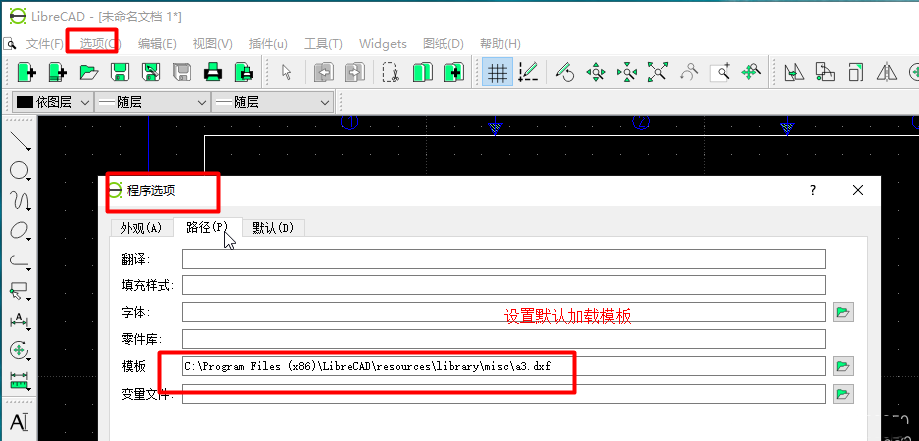

1、設置文件模板，文件模版就是一個dxf 文件可以進行單獨編輯和創建。

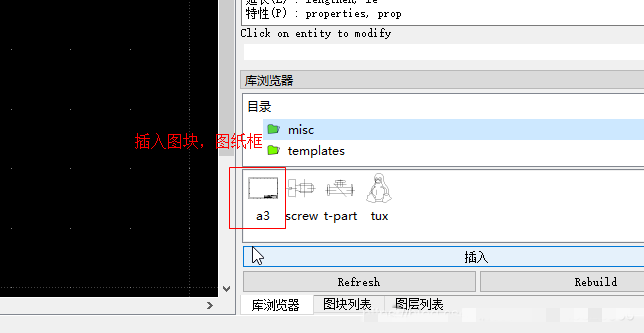

2、插入A3圖框，插入的圖框是一個圖快，需要選中修改，拆分后方可編輯。另外可以自行創建圖快，這樣可以復用標準元件，提升效率。也可以對原A3模板進行修改精簡。

二、設置網格

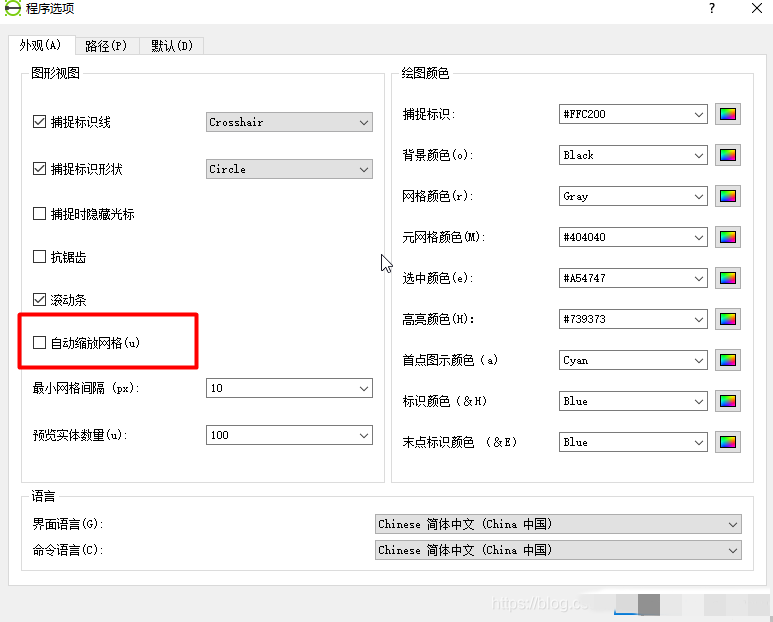

1、使用時，可以開啟網格顯示，關閉自動縮放網格。

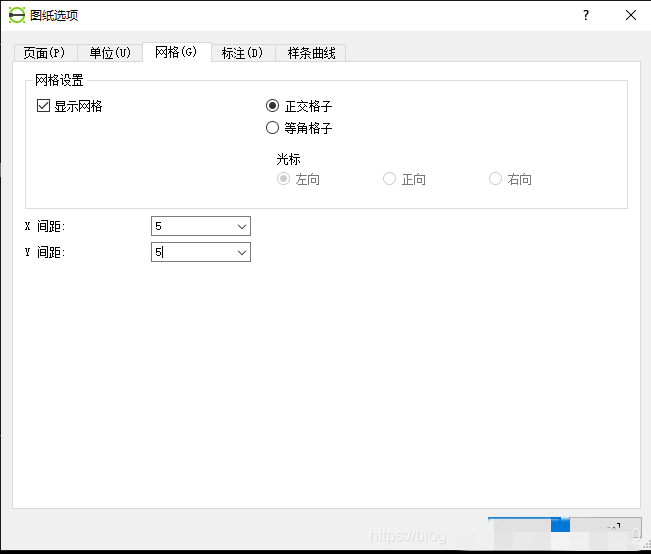

2、在圖紙選項中勾選顯示網絡，x和y設置為5，如果設置為自動，那么在放大縮小圖紙時，網格會發生改變。設置完成后，柵格為5，且不會因為縮放發生變化。正交格子為2D視圖，等角格子為3D視圖。

3、等交格子為三維示意圖 ，一個簡單的示意圖如下

LibreCAD換中文方法

打開Librecad軟件。

在軟件界面中找到并點擊“Options”或“設置”選項。

在選項菜單中，選擇“語言設置”。

在語言設置中，選擇“Chinese”或“中文”。

完成設置后，保存更改并退出設置界面。

此外，如果是第一次啟動Librecad，可以在選擇語言的選項中選擇“Chinese(China)”。請注意，具體的步驟可能會因Librecad的版本和操作系統而有所不同。如果上述步驟不適用于您的版本，建議查閱Librecad的官方文檔或幫助指南以獲取更詳細的指導。

LibreCAD輸入文字方法

使用軟件界面的文字工具。在軟件界面中找到文字工具按鈕，它通常位于菜單功能區。點擊后會出現多行文字和單行文字的選項，選擇多行文字工具。通過鼠標點擊并拖動創建一個矩形文本框，這個文本框定義了文字輸入的位置和大小。在文本框內，可以直接通過鍵盤輸入文字。

使用命令行輸入文字。打開CAD軟件并新建一個文件，在默認按鈕下選擇文字按鈕。選擇輸入文字的方式，例如通過命令行輸入“T”并確認，然后指定文本框的第一個角點位置。點擊鼠標左鍵并拖動確認文本框的大小和位置。再次點擊鼠標確認命令后，就可以在文本框內輸入文字了。

輸入文字時，可以選擇不同的輸入法進行輸入，完成輸入后，選擇CAD的非編輯區域以確認輸入的文字。

LibreCAD軟件特色

1、它是免費的

找到一個具有大量有價值的功能的 CAD 應用程序是免費的，這是預算有限的藝術家和團隊可以感激的事情。LibreCAD 在 GPLv2 或通用公共許可證下可用，它允許公眾復制、定制和使用這個功能包的解決方案而不受到版權侵犯。用戶可以自由下載、分發和/或部署該應用程序。

2、一體化的圖形解決方案

可以被認為是一個多合一的解決方案，適用于那些正在尋找一個可以幫助創建高質量的 CAD 項目輸出，但沒有足夠的資金來支付頂級程序的圖形愛好者和工業設計師。盡管是免費的，LibreCAD 允許其用戶創建和設計復雜的模型，創建許多層，甚至編輯他們以前的模型。

3、易用性

最初呈現的是一個帶有主要工作區域和圖層工具的窗口。在菜單欄中，你可以找到大部分的類別，包括尺寸、繪圖、塊和層。該軟件允許用戶自定義其界面，所以你可以自由地拖動任何你想帶到工作區的元素。在不同的平臺上操作也沒有問題，因為 LibreCAD 的圖形用戶界面是建立在所謂的 Qt4 庫上。因此，該軟件可以在不同的平臺上工作而不改變其性能和外觀。

4、它是一個社區驅動的、跨平臺的程序

學習如何使用軟件和解決問題并不是一個問題。有一個活躍的 LibreCAD 用戶和開發人員的全球社區，你可以在那里尋求支持。語言障礙也不是一個問題，因為該軟件有許多不同的語言版本。更好的是，該解決方案可用于主要的操作系統。

LibreCAD軟件功能

部分支持 Autodesk DWG 格式(僅限導入)。

支持 Autodesk DXF 開放格式(導入和導出)。它是 LibreCAD 的主要格式。

以 PDF 格式和圖像格式(PNG、SVG、位圖)導出。

支持 MakerCAM SVG 格式。待確認

直線、圓、圓弧、折線、樣條線。

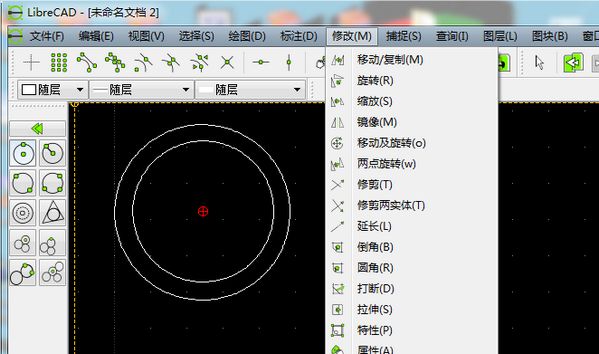

實體修改：移動/復制、鏡像、縮放、偏移、修剪、圓角等。

笛卡爾坐標系和極坐標系。

本地坐標系：您可以選擇一個新的原點來輸入和獲取坐標。

捕捉功能可準確繪制端點、中點、圓弧中心、直線交點。

孵化。

可以創建和插入塊。

通過塊(螺釘、窗戶等)管理標準組件的庫。

文字注釋。

尺寸：與特征、半徑、直徑、引線對齊的線性尺寸。

圖層管理：切換可見性和打印，由圖層屬性(顏色、線寬、線類型)驅動的實體屬性。

按所選比例打印。

工具欄可以定制。

可以通過命令行執行多項操作。

開發插件是為了簡化某些任務。

用戶界面有多種語言版本。
