在AutoCAD環境下運行的鴻業熱力管網設計軟件，采用了自定義實體，實現了真三維繪圖。根據原有建筑物底圖繪制管路走向圖，根據地形圖計算和設置管路高度，以及與建筑物的連接情況，進行管路水力計算，并將計算結果賦回平面圖并編制計算表，根據管路走向和坡度繪制管路縱剖面圖，并進行縱剖面調整和平面圖返回等操作。

鴻業熱力管網設計軟件功能

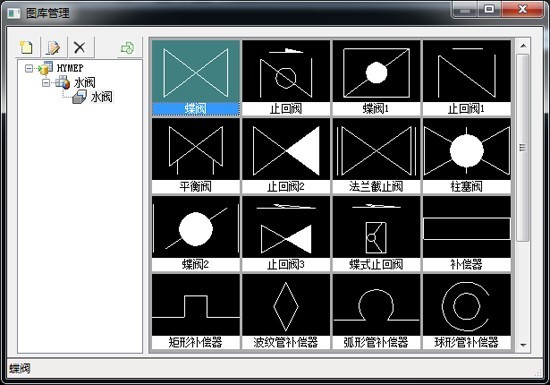

1、繪制管道及連接

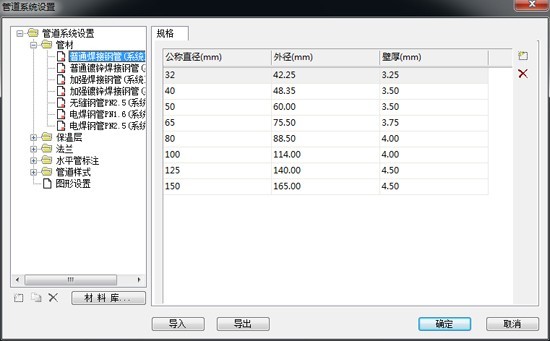

設置管道系統參數，用于設置繪制管道過程中用到的管材、規格、保溫層、法蘭及標注樣式。

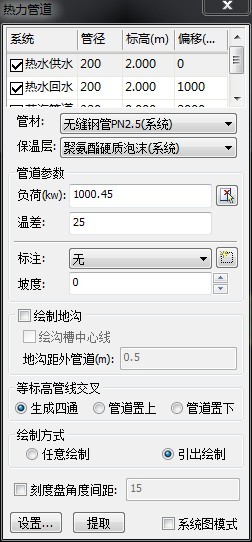

熱力管道：有熱水供水、熱水回水、蒸汽管道等多種管道可以繪制，其中可以設置管材、保溫層、負荷及坡度等信息。

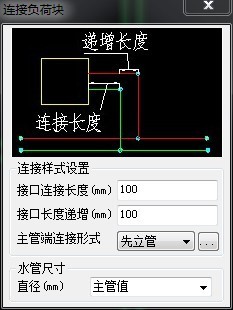

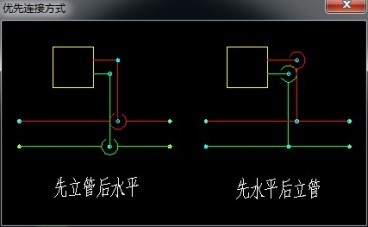

管道連接負荷塊：是將繪制的管道和代表建筑物的負荷塊連接起來，形成一個完整的環路系統。

2、熱力管道

有熱水供水、熱水回水、蒸汽管道等多種管道可以繪制，其中可以設置管材、保溫層、負荷及坡度等信息。 管道連接負荷塊：是將繪制的管道和代表建筑物的負荷塊連接起來，形成一個完整的環路系統。

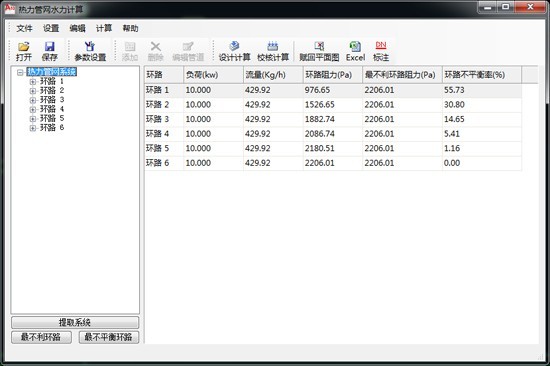

3、水力計算

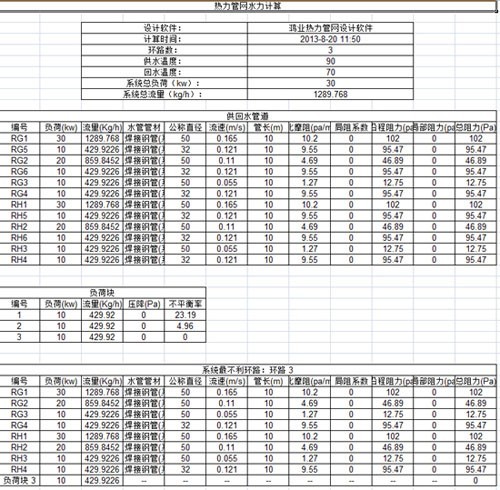

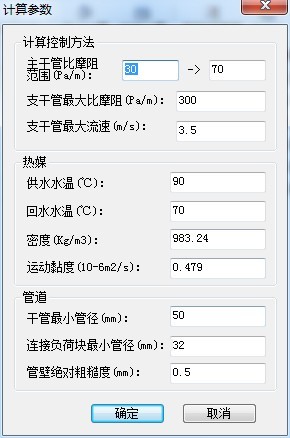

提取界面系統，做水力計算，將計算結果賦回平面圖及出計算書等操作。

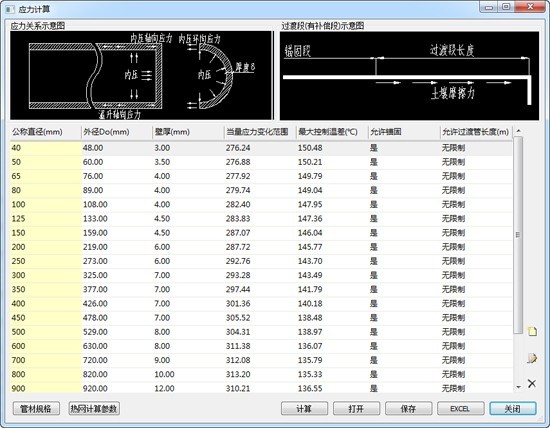

4、直埋管道應力計算

支持壁厚驗算，管道應力計算，彎頭應力計算，固定墩推力計算，伸長量計算，穩定性校核等目前直埋供熱管道工程技術規程所要求的所有計算。 計算嚴格按照最新版規程《城鎮供熱直埋熱水管道技術規程》(CJJ/T 81-2013)進行，計算精確，結果可靠

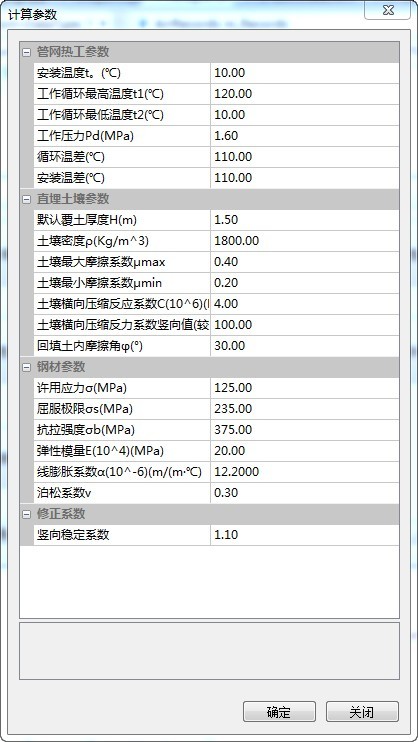

參數設置

管道應力強度驗算

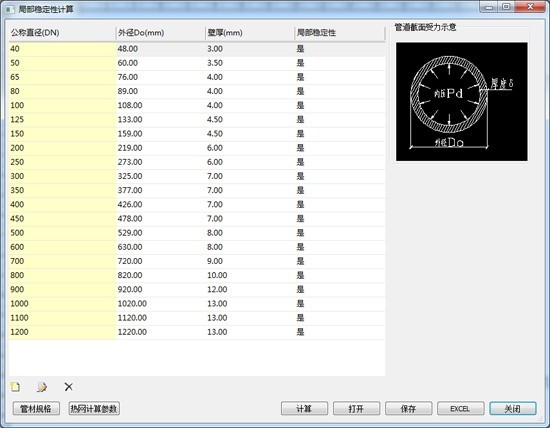

局部穩定性計算

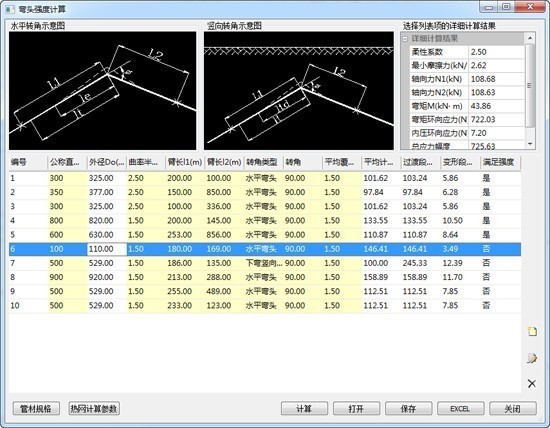

彎頭應力強度驗算

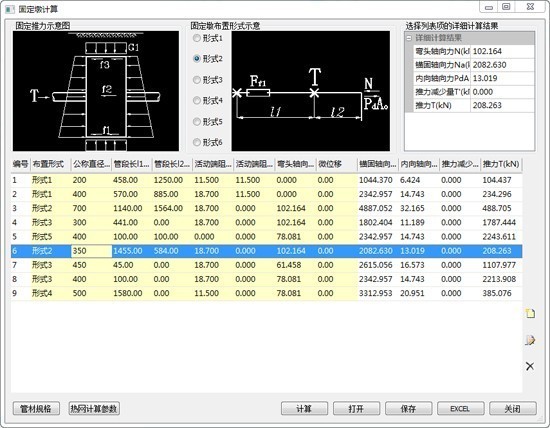

固定墩推力計算

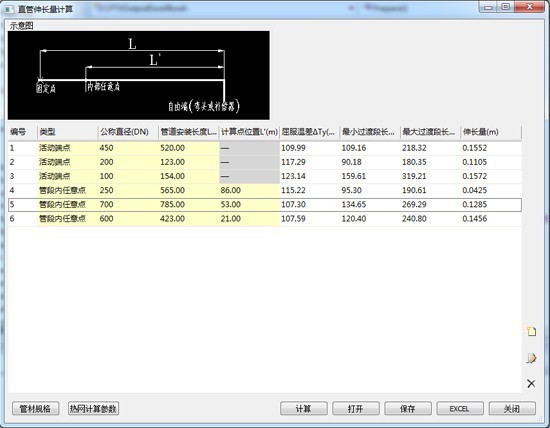

直管伸長量計算

壁厚驗算

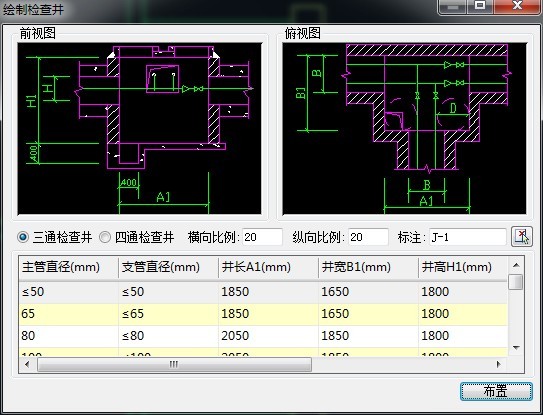

繪制三通或四通的檢查井大樣圖。

三通檢查井繪制到界面上效果圖

縱剖面圖

選取界面上的一段管道，根據走勢生成對應的縱剖面圖，并且可以在剖面圖上面直接做調整，然后將調整好的剖面圖返回平面圖中，從而在剖面圖中解決了管道打架等可以發生的碰撞現象。 高級設置里面可以對縱斷面的繪制做詳細的設置，包括行間距，字高字寬及所要列出的表頭項。

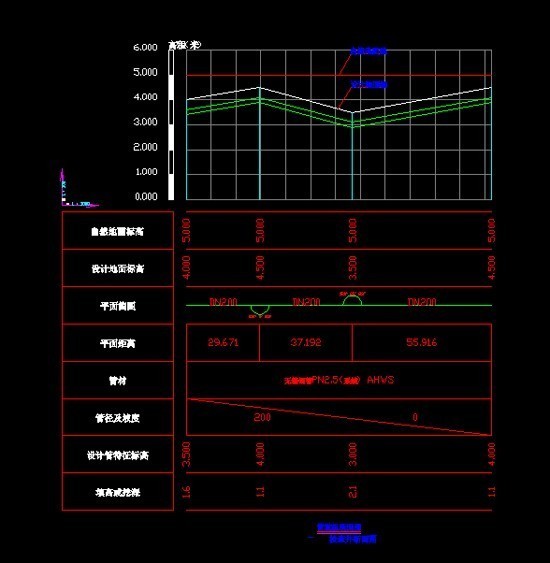

繪制到界面中的縱剖面圖

工具

為了軟件更加簡單易用，滿足不同需求，我們在軟件中添加了許多常用的工具。

材料統計

結果可以直接繪制到CAD上或者以文本和Excel格式導出。

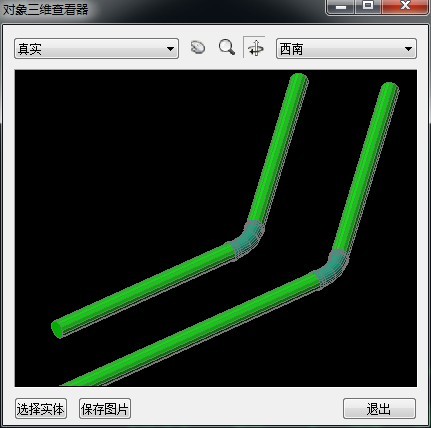

三維查看器
