鋼構CAD綠色版是一個非常專業的鋼結構施工程序，這個軟件擁有非常強大的設計功能，用戶可以在這里繪制復雜的鋼結構圖，同時這款軟件還擁有規范和評價功能，能有效確保用戶的設計能完美符合設計訴求和標準!除此之外，這款軟件個還支持對設計進行修改和分析，從而對圖形進行專業的優化操作!更多軟件優勢等您下載體驗!

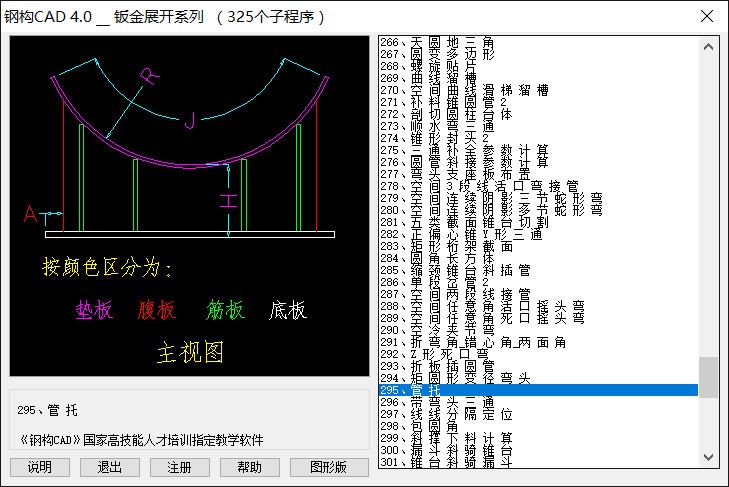

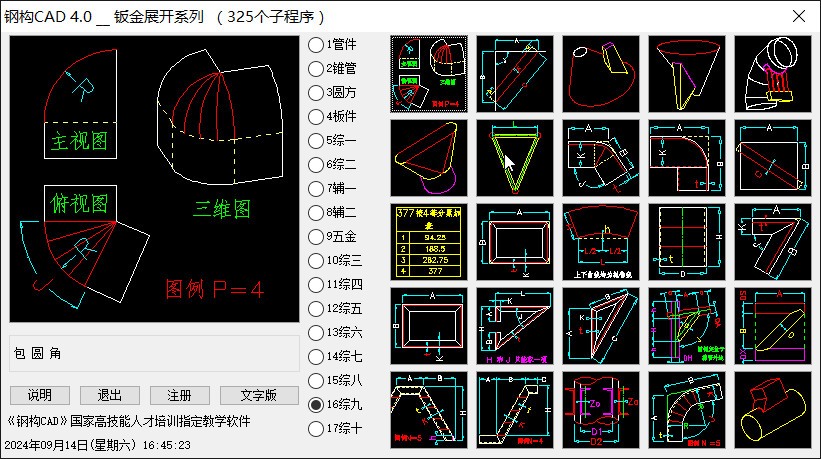

鋼構CAD軟件特色

程序主要系列程序包括：

會畫圖的五金手冊、鈑金展開放樣、畫型鋼桿件、土建部分、數據運算、體面積計算、CAD畫圖通用程序、等等 。主要程序包括：開機優化、插入圖框、文字對齊、改寫今天、亂碼殺手、數據累加、一鍵查詢、一鍵圖層、一鍵優化、以及更多針對不同需求和愛好的子程序。

鋼構CAD現有的210個子程序中，僅有鈑金系列和鋼梯支撐程序，未注冊者在運行范圍上有局部限制。其它眾多通用、實用、獨特、經典的程序：均無任何功能、時間及次數等限制，是完全免費使用的。

鋼構CAD安裝教程

共兩個步驟(此安裝方法所有AutoCAD版本均適用，僅需第一次進行)：

第一步：雙擊“鋼構CAD安裝程序”，將其文件安裝到AutoCAD程序文件夾(如：D:ProgramFilesAutoCAD2008)內;

第二步：安裝程序自動激活運行AutoCAD程序(如未自動激活運行AutoCAD時，說明第一步中的AutoCAD程序文件夾未正確選擇，此時可重新執行第一步)，在命令行輸入三個加號+++后回車，此時出現“鋼構CAD加載程序”界面(如未出現“加載程序”界面時，說明第一步中的AutoCAD程序文件夾未正確選擇，此時可重新執行第一步)，按提示即可完成。

注:在安裝《鋼構CAD》之前，請先關閉正在運行的AutoCAD。

注1、第一步中，在安裝程序中的目標文件夾僅為預設，實際操作時應點“瀏覽”按鈕選擇正確的AutoCAD程序文件夾。

注2：如果在第二步中執行完“鋼構CAD加載”之后，在AutoCAD頂端工具欄中未出現_鋼__結__構_時，應取消以下文件的只讀屬性：acad.mnu(僅2000～5有)、acad.lin、acadiso.lin、acad.pat、acadiso.pat、acad.pgp，以上文件位置，2000～4固定在其安裝目錄內，2005及其以上版本固定在C盤上。

在AutoCAD2006及其以上版本，當加載菜單選擇輸入2006時，才會在頂部出現_鋼__結__構_三下可下拉展開菜單，如加載菜單選擇輸入2008時，則不會在頂部顯示_鋼__結__構_三下可下拉展開菜單，但可調用活動工具欄而使整個AutoCAD程序界面更簡潔。2006與2008兩種菜單，隨時都可以卸載后加載另一個菜單。

注3：如果要在“天正建筑”或“探索者”或“清華天河”程序中使用本程序，可打開AutoCAD安裝目錄內的acaddoc.LSP文件，并將其中最后一行《鋼構CAD加載代碼》(見下行):

(load"rqggcadcxjzvj.fas")

完整復制到《天正建筑》或《探索者》或《清華天河》文件夾內的acaddoc.LSP文件最頂部或最后一行即可。若其它程序已在AutoCAD安裝目錄中設置此文件時，同樣將《鋼構CAD加載代碼》完整復制進去放在最后一行,合并為一個文件,則可互相兼容共享此文件。

acaddoc.LSP的具體所在位置，可在電腦中用搜索即可找到。

例如《天正建筑》：C:TangentTArch7SYS

例如《探索者》：C:ProgramFilesTssd2006SSYS2004

例如《清華天河》：C:THSOFTPCCAD2007

注4：在多用戶系統下，任何用戶均能使用本程序下的程序，但要加載激活菜單則應再執行第二步：輸入三個加號+++后回車。

注5：程序安裝時，會自動備份當前AutoCAD用戶的菜單、快捷命令、線型及填充圖案文件，安裝過程中，可以選擇保留當前的快捷命令等設置，當使用后認為不習慣時可在“_構_”下選擇“備份還原”，有選擇地還原快捷命令等內容。AutoCAD中的外掛菜單不能備份及還原，可用加載應用程序重新加載，此類菜單與AutoCAD自身菜單無關。

注6：如按以上仍不能安裝的，可刪除AUTOCAD后重新安裝(安裝時只可變更盤符，其余均不要變更)，然后再安裝本程序。

有的因刪除后仍有一些遺留的原文件，導致再安裝后可能出現工具欄菜單未回到AUTOCAD原始狀態，此種情況下，可在刪除AUTOCAD后，再手動將原安裝AUTOCAD的原文件夾刪除后，再安裝AUTOCAD即回到其原始狀態，此時你可選擇是否安裝鋼構CAD。

注7：如以前已安裝有低版本《鋼構CAD》時，對AutoCAD2006及其以上版本，完成第一步后，CAD程序會自行激活運行即可。AutoCAD2000～2005，則要完成第一步和第二步。在此之前，請先備份你設置好的“我的圖標欄.dwg、放樣圖標欄.dwg”等自己設好的DWG圖形文件，待升級完成后再還原回去。

注8：AutoCAD安裝目錄內的acaddoc.LSP文件，是用于支持外掛程序的啟動文件，《鋼構CAD》只需在此文件中加入一行啟動代碼：(load"rqggcadcxjzvj.fas")就可以正常運行程序了。但有的病毒也會借用此文件，所以有的外掛程序或殺毒軟件，會將此文件刪除，如沒有此文件，則借助此加載運行的CAD外掛程序則無法運行。

鋼構CAD更新日志

一、完成上個版本計劃內容

1、完成中遠期計劃內容;

2、封頭及球類展開;

3、擴口型異徑補料三通的補料展開。

二、對上個版本的持續優化與改進

1、對常見的鈑金展開構件，如彎頭、三通、天圓地方、等等，彎頭程序增加了整板下料圖，別的程序在常用化方面對默認參數進行了調整。

2、對會畫圖的五金手冊中的C型鋼，有兩個型號的高度數據進行了修改正。

三、新增加的內容

A、公共部分

1、橢圓類圖形畫相切線：對各種形狀的橢圓及圓，任意情況下畫兩者間的相切線。

B、鈑金展開部分

1、橢圓變徑斜切補料：頂?shù)酌鏋闄E圓或圓，半橢圓或半圓，頂?shù)紫嗷A斜偏心的構件展開。半件是指整件的左半部分內容，可用于異徑補料的單獨展開下料。其等分可為8-1萬單雙數均可。

2、熱壓彎管接直管：熱壓彎管與直管相交，畫立面圖、府視圖、展開圖。直管展開圖等分可為8-500等分。

3、一通百通：一端是大圓，另一端是2～100個小圓的錐形多通管。畫平面圖、剖面圖、單支管展開圖。其等分可為12-1萬。

4、橢圓或圓任意變矩或長圓：頂面是橢圓或圓，底面是矩形或方形或長圓形。頂?shù)酌嬷g可任意傾斜及偏心。其等分可為8-1萬。

5、圓錐相交99種變法：圓錐與圓錐相交展開。通過不同的參數設置可有99種變法。

6、分瓣封頭球體：可對橢圓形或球形，有蓋或無蓋的封頭進行畫立面圖和平面圖和單瓣展開圖。

7、整料壓制封頭：對11種類型的整料壓制封頭的下料直徑計算。

8、封頭球與圓管相交：橢圓形封頭或半球形與圓管垂直或水平相交。畫平立面圖及圓管展開圖。
