ibapda軟件是一款以太網監控分析PLC的實時數據軟件，其中包含了以下組件：ibaPDAClient客戶端和ibaPDAServer，以及ibaPDAActive-Xcontrol，一般使用時需要配置接口板卡，安裝后就可以進行配置操作了，內置了豐富的控制參數，可以方便用戶對網絡信息進行監控和分析等操作！

Ibapda v6破解版使用教程

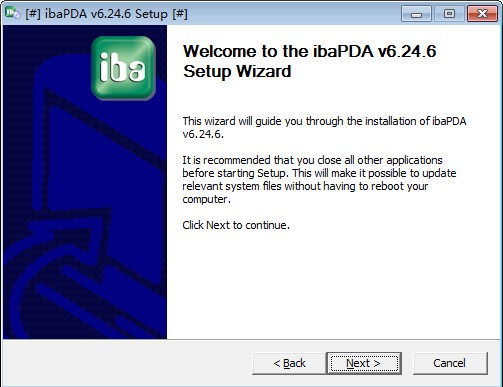

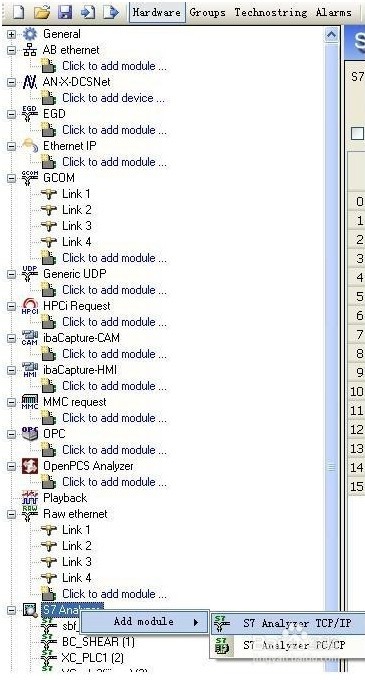

1、ibaPDA client軟件不大，自己進行安裝，安裝后直接打開軟件，選擇S7Analyzer—Add module—S7Analyzer TCP/IP(帶有以太網圖標的)，單擊確定即可。

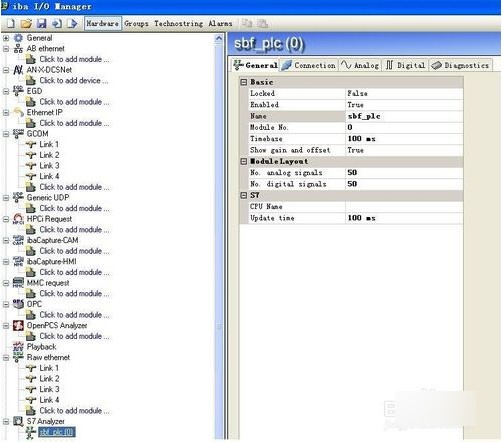

2、建立連接后，單擊生產的連接，在右側窗口中進行詳細設置，首先設置“General”,在這里可以設置CPU的名字，也可以不用設置，更新時間（掃描時間）默認為100ms,這個可以根據實際情況進行更改。其它不用設置。

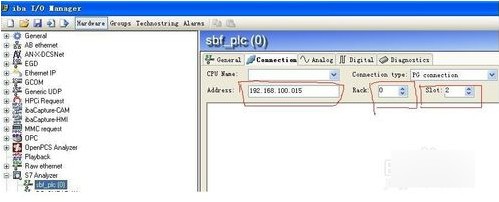

3、接下來設置"Connection",這個選項必須設置，其中Addres: 設置CPU的IP地址，Rack設置CPu的機架號，slot設置槽號，這幾項必須設置正確才行。

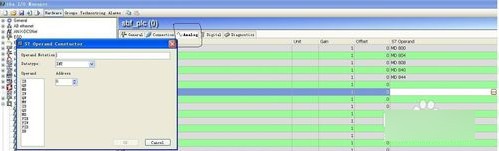

4、通訊連接設置完成后，需要網軟件中加人信號，首先加人模擬量信號，打開Analog，進行設置，單擊S7 Operand,彈出地址對話框，選擇相應的地址，也可以不用對話框，直接輸入地址。

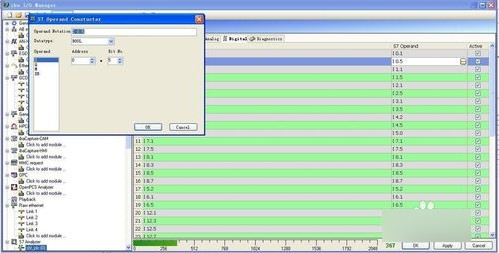

5、然后再加入開關量（數字量）信號，打開“gitigal”選項，單擊S7 Operand，彈出對話框，輸入開關量地址。至此，此軟件的設置完成，單擊確定重新啟動服務器即可。

Ibapda v6破解版注意事項

本例是以ibaPDA連接Step7PLC為例。
如果模擬量或數字量中一個符號信息都沒有，則系統會顯示啟動失敗。
