UG（Unigraphics NX）是是一個交互式CAD/CAM(計算機輔助設計與計算機輔助制造)系統，，它為用戶的產品設計及加工過程提供了數字化造型和驗證手段。Unigraphics NX功能強大，可以輕松實現各種復雜實體及造型的建構，針對用戶的虛擬產品設計和工藝設計的需求，提供了經過實踐驗證的解決方案。

UG（交互式CAD/CAM系統）基本簡介

UG開發始于1969年，基于C語言開發實現，是目前工作中最優秀的一款模具行業三維設計軟件，目前已經發展到ug10.0版，新版本不再支持32位系統，不再支持XP系統，只能安裝在64位win7、win8和win8.1系統上。并且ug10.0最大的改變是：全面支持中文名和中文路徑；同時新增航空設計選項、新增創意塑型、新增偏置3D曲線、新增繪制“截面線”命令，修剪與延伸命令分割成兩個命令、加入了生產線設計line design模塊等等，能夠帶給用戶更為非凡的設計新體驗。

UG（交互式CAD/CAM系統）軟件功能

工業設計
NX 為那些培養創造性和產品技術革新的工業設計和風格提供了強有力的解決方案。利用 NX建模，工業設計師能夠迅速地建立和改進復雜的產品形狀， 并且使用先進的渲染和可視化工具來最大限度地滿足設計概念的審美要求。

產品設計
NX 包括了世界上最強大、最廣泛的產品設計應用模塊。 NX 具有高性能的機械設計和制圖功能，為制造設計提供了高性能和靈活性，以滿足客戶設計任何復雜產品的需要。 NX 優于通用的設計工具，具有專業的管路和線路設計系統、鈑金模塊、專用塑料件設計模塊和其他行業設計所需的專業應用程序。

仿真、確認和優化
NX 允許制造商以數字化的方式仿真、確認和優化產品及其開發過程。通過在開發周期中較早地運用數字化仿真性能，制造商可以改善產品質量，同時減少或消除對于物理樣機的昂貴耗時的設計、構建，以及對變更周期的依賴。

CNC加工

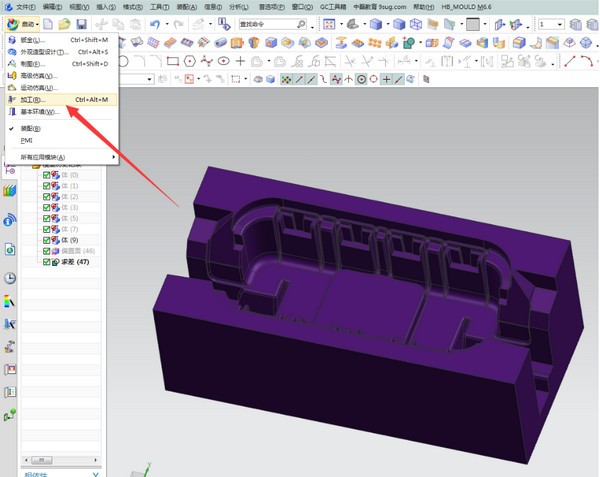

UG NX加工基礎模塊提供聯接UG所有加工模塊的基礎框架，它為UG NX所有加工模塊提供一個相同的、界面友好的圖形化窗口環境，用戶可以在圖形方式下觀測刀具沿軌跡運動的情況并可對其進行圖形化修改：如對刀具軌跡進行延伸、縮短或修改等。該模塊同時提供通用的點位加工編程功能，可用于鉆孔、攻絲和鏜孔等加工編程。該模塊交互界面可按用戶需求進行靈活的用戶化修改和剪裁，并可定義標準化刀具庫、加工工藝參數樣板庫使初加工、半精加工、精加工等操作常用參數標準化，以減少使用培訓時間并優化加工工藝。UG軟件所有模塊都可在實體模型上直接生成加工程序，并保持與實體模型全相關。
UG NX的加工后置處理模塊使用戶可方便地建立自己的加工后置處理程序，該模塊適用于世界上主流CNC機床和加工中心，該模塊在多年的應用實踐中已被證明適用于2～5軸或更多軸的銑削加工、2～4軸的車削加工和電火花線切割。

模具設計
UG是當今較為流行的一種模具設計軟件，主要是因為其功能強大。
模具設計的流程很多，其中分模就是其中關建的一步。分模有兩種：一種是自動的，另一種是手動的，當然也不是純粹的手動，也要用到自動分模工具條的命令，即模具導向。

自動分模的過程
MoldWizard（注塑模向?qū)В┦腔贜X開發的，針對注塑模具設計的專業模塊，模塊中配有常用的模架庫和標準件，用戶可以根據自己的需要方便的進行調整用，還可以進行標準件的自我開發，很大程度上提高了模具設計效率。
MoldWizard（注塑模向?qū)В┠K提供了整個模具設計流程，包括產品裝載、排位布局、分型、模架加載、澆注系統、冷卻系統以及工程制圖等。整個設計過程非常直觀、快捷，它的應用設計讓普通設計者也能完成一些中、高難度的模具設計。
1.分析產品，定位坐標，使Z軸方向和脫模方向一致。
2.塑模部件驗證，設置顏色面。
3.補靠破孔
4.拉出分型面
5.抽取顏色面，將其與分型面和補孔的片體縫合，使之成為一個片體。
6.做箱體包裹整個產品，用5縫好的片體分割。
7.分出上下模具后，看是那個與產品重合，重合的那邊用產品求差就可以了。
手動分模的步驟如上所述，手動分模具有很大的優勢，是利用MOLDWIZARD分模所達不到的，在現場自動分?；旧鲜切胁煌?。但是里面的命令是比較的好用的，我們可以用的有關命令來提高我們的工作效率。

開發解決方案
NX 產品開發解決方案完全支持制造商所需的各種工具，可用于管理過程并與擴展的企業共享產品信息。 NX 與 UGS PLM 的其他解決方案的完整套件無縫結合。這些對于 CAD 、 CAM 和 CAE 在可控環境下的協同、產品數據管理、數據轉換、數字化實體模型和可視化都是一個補充。

UG（交互式CAD/CAM系統）軟件常見問題

Q：ug10.0軟件，如果想要使用中文名和中文路徑還要不要和NX8.0那樣，加UGII_UTF8_MODE=1這個變量？
A：不用!可以完美支持。不用再和NX8.0那樣，加環境變量了，在這里順便再提醒一下NX8.0用戶，千萬不要使用UGII_UTF8_MODE=1這個變量，這個是NX8.0， 西門子在內部做支持中文測試，使用了以后（將無法導出數據、別人無法打開你的文件等致命缺陷?。┎]有公開叫大家使用到工作上，而且更新到NX8.0.2版本的時候，還強制彈窗叫大家不要使用這個變量的。

Q：ug10.軟件在使用了中文名或者中文目錄以后，能不能正常導入導出數據：部件、X_T、STP、IGS、DWG\DXF工程圖 等文件？
A：可以，可以完美導出。
