OpenSCAD是一個特別的三維建模軟件，相比其他的三維建模軟件，OpenSCAD更加專注于CAD的建模，模型線條更加的筆直，規則，對稱和簡約。這是一款完全免費的開源軟件，用戶能夠以編程的方式去操作建模過程，軟件只提供一個轉化和顯示平臺，讓你能夠看到自己的模型，并不能對模型直接進行操作。如果你是編程開發人員，那么這款軟件會很適合你。

軟件界面介紹

OpenSCAD接口：文本編輯器

讓我們首先查看OpenSCAD窗口的基本部分。OpenSCAD的界面非常簡單，僅包含文本編輯器，查看區域和控制臺。使用編輯器輸入代碼，結果模型顯示在查看區域中。編輯器中的大多數按鈕都是不言自明的(New，Open，Save等)。有趣的是預覽，渲染和導出為STL按鈕。

點擊預覽將在查看區域中生成快速模型。這個快速模型顯示了模型外觀的一般概念，但它不是最終計算的3D模型。按Render告訴OpenSCAD計算最終的3D模型，它會顯示精確的讀數，但生成時需要比預覽更長的時間。渲染模型后，Export as STL將打開一個窗口，將模型另存為STL。

OpenSCAD接口：可視區域

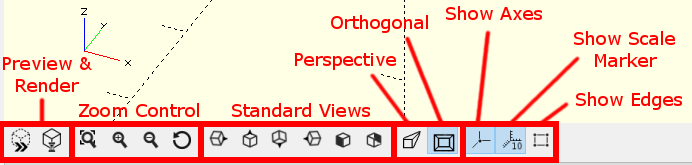

“查看區域”顯示3D模型。“預覽”和“渲染”按鈕與編輯器中的相同。兩個中間的按鈕組控制著查看器中的“攝像機”：左側的按鈕可以縮放或重置視圖，而右側的按鈕可以將攝像機捕捉到標準視圖。

最后一組按鈕包括Perspective / Orthogonal按鈕，Show Axes和Show Scale Marker按鈕以及Show Edges按鈕。在Orthogonal和Perspective之間切換會更改模型是以等距還是透視顯示。(正交視圖通常更適合制作機械模型，而透視更適合裝飾模型)。

OpenSCAD接口：控制臺

控制臺顯示在查看區域下方，并顯示有關計算模型的技術信息。它還顯示保存或?qū)С瞿Ｐ偷挠涗?，并顯示echo()語句的讀數。那些不關心引擎蓋技術計算的人不必擔心控制臺。

對象，動作，操作符和變量

OpenSCAD構建的每個模型都是由對象組合構建的。物體是原始形狀，如立方體，圓柱體和球體，并形成每個模型的主干。對象由Actions創建并由Operators修改，Variables和Comments進一步增強了代碼。

動作用于創建對象或定義變量。例如，Cube()，Cylinder()和Sphere()是創建其對應的原始對象的動作。

操作員修改對象。有許多不同的運算符，它們用于更改對象的許多不同屬性，例如其大小或位置。

變量包含數字，字符串(即文本)，向量和列表等值。存儲在變量中的信息可以由Actions，Operators或其他變量使用。(變量將在本節的OpenSCAD教程中稍后討論)

注釋用于為閱讀代碼的任何人提供額外信息。它們通常用于提供有關代碼的一般信息(如原作者和發布日期)，并解釋特定行背后的邏輯和推理。注釋不會影響對象，并且在OpenSCAD解釋和呈現代碼時會被忽略。

(還有矢量，列表，模塊和函數，但我們將在不同的OpenSCAD教程中處理這些高級概念!)

可以在OpenSCAD用戶手冊中找到OpenSCAD可用的所有對象，操作和操作符，以及有關如何使用它們的信息。我們將堅持使用本教程中最簡單的一個，但請記住，一旦你熟悉了基礎知識，就可以使用一個巨大的工具箱。

軟件優缺點

優點：

精度高：由于是基于代碼創建模型，因此可以確保模型的精度和準確性。

自定義程度高：OpenSCAD支持非常高度的自定義程度，可以創建復雜的模型和形狀。

可重復性強：在創建模型的過程中，用戶可以編寫可重用的代碼，可以在以后創建相似的模型時使用。

缺點：

學習曲線較陡：對于那些沒有編程經驗的人來說，OpenSCAD可能會非常陌生和復雜，需要一定的學習曲線。

創造力受限：與其他3D建模軟件相比，OpenSCAD的創造力可能受到一定的限制。雖然它可以創建復雜的形狀，但對于藝術性和自由形態的模型，其他軟件可能更適合。

調試難度大：由于是通過代碼來創建模型，因此在出現錯誤時，調試可能會比其他軟件更加困難。
