sview看圖紙3d手機版功能

主流三維cad輕量化瀏覽,支持pro/e,solidworks,catia,nx等svl輕量化轉換，1/10高壓縮比;

實時推送,海量三維模型，實時更新，激發您的設計靈感;

極速體驗,百兆級數模流暢旋轉、移動、縮放，觸控式操作，零卡頓;

開放式辦公,具有產品裝配、動畫、剖面、移動、批注等功能，異地審閱、自由交流;

sview看圖紙3d手機版怎么看圖紙

1、怎么把自己設計的3d圖片打開?

第一種方法：通過郵件、qq、微信等第三方工具，模型下載之后，SView會直接關聯打開。

第二種方法：蘋果系統，使用ifunbox或者iTools進入，找到SView下面的Docments文件夾，然后找sample文件夾，將模型放人即可。

sview看圖紙3d手機版怎么用

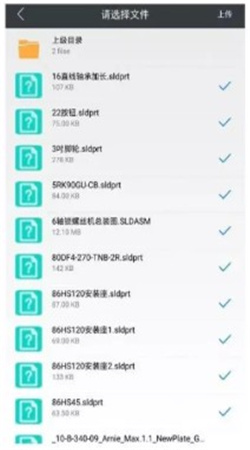

一、上傳模型文件

1、首先在本站下載打開軟件，在【我的空間】點擊新建圖標，新建一個文件夾;

2、把裝配體總裝及所有零部件，上傳至同一文件夾，保持原有裝配層級不變;

3、更簡單的是直接上傳壓縮文件，再解壓縮。選定壓縮包，底部【解壓】按鈕;

二、頂級裝配在線轉換

1、不管是直接上傳還是壓縮包上傳再解壓縮，所有的裝配體中只需要對頂級裝配轉換即可;

2、選定總裝文件后點擊底部菜單【轉換】，轉換為svlx格式;

三、預覽—分享

1、轉換好的裝配體模型以svlx格式存在空間中，點擊轉換后的文件就可以看到了，不需要對其他零部件再執行操作。

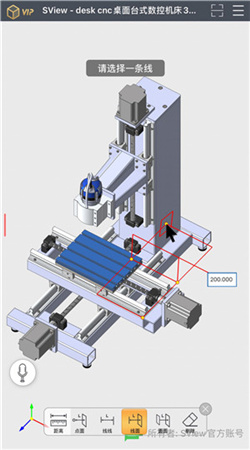

四、如何測量

1、首先，調出測量小助手，啟動菜單下【測量】，在【距離】測量菜單下：點到點，點到線，點到面，線到線，線到面，面到面;

2、設定為點到點或者點到面測量，在模型中用測量助手通過放大縮小移動模型，準確選點，選面后在空白處點擊一下;

3、選定兩條線或者兩個面后，點擊空白處就能得到線到線和面到面的距離。
