對于Allegro轉PADS的問題，現在網絡上有一種比較簡便的方法是：用AD導入Allegro的pcb，再將AD的PCB轉成PADS，這種方法簡單易操作。但是成功率比較低。其實PADS軟件有個Transtor，但通常是不可以直接轉的，會報錯。經過幾天的摸索，終于搞清楚了操作的過程，那么allegro怎么轉PADS，一起來看看吧。
　　轉換的前提條件是：你的機器要安裝16.3或以上版本的Allegro

　　1.首先要建立兩個系統變量（有的機器可能已經有了，就不需要建立了)：
　　AEX_BIN_ROOT   值： （你的PCBENV文件夾的位置），如E:\Allegro_Project\pcbenv        AEX_ENABLE_JOBPREFS_LAYER_FIX    值：1
　　2.將PADS安裝目錄下的skill_scripts里面的文件全部copy到pebenv里面
　　如：將C:\MentorGraphics\9.5PADS\SDD_HOME\translators\skill_scripts下的文件COPY到E:\Allegro_Project\pcbenv
　　3.將Allegro的PCB轉換成低版本的（16.3或以下）的PCB文件，新建一個文件夾，將要轉換的低版本的PCB文件放在新建的文件夾中
　　4.在Allegro軟件的Setup下的user preferences Editor 中的Skill選項里，在telskill選項中打√ ，這時軟件會彈出一個對話框，不用理會，關閉它就可以了。
　　5.在Command命令欄里鍵入：skill load "dfl_main.il"
　　注意輸入時，引號不能少，load和引號間是有空格的，要是輸入不正確，命令是無法執行的?；剀嚭螅瑫吹匠绦驁?zhí)行一大串命令，中途的每個命令不能有出現ERROR錯誤信息，否則轉換不成功。執行完后，在Command中輸入：main out 這時會彈出一個對話框：  點擊“Star One Way Translation”  等待…        結束。

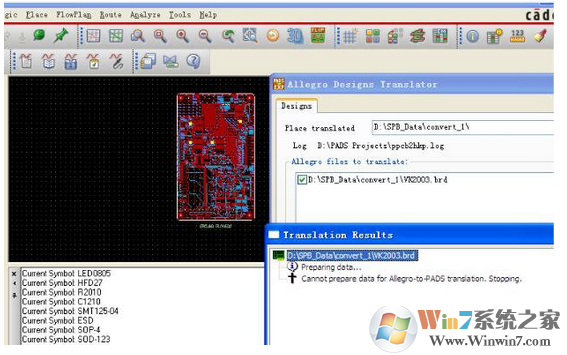

　　6.打開PADS的Translator工具：  Allegro Designs Translators                                添加剛才處理過的低版本的Allegro  PCB文件，執行轉換，
　　轉換完成后，在PCB的文件夾下會產生一個這樣格式的PCB文件：        design_ ******** .pcb# 用PADS Layout打開它，設置一下顏色顯示，驚喜！就是你要的文件！
　　ok，恭喜轉換成功！
　　以上在64位win7下多次成功轉換不同的8層板，這樣轉換過來的文件，網絡，封裝，走線，銅皮都是完好的。
　　個人認為比AD轉換的方式好很多！
