第一、設置“全局”參數，使圖塊隨色澤渲染
一般說來，凡是沒有專門以指定的材質附給某圖塊（或圖素）的，三維體的各圖素都受材質面板的“全局”材質球的控制，就是說以“全局”的設置參數，控制其圖塊的渲染。舉例如下：
這里有一個盤子的三維圖，擬渲染為白色瓷盤，怎么設置呢？

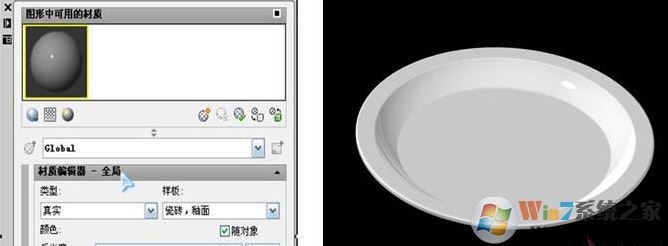

筆者認為：要渲染陶瓷品，宜在材質中采用：類型：真實；樣板：瓷磚，釉面即可。據此，在材質面板的“全局”材質球中，選用類型：真實；樣板：瓷磚，釉面；顏色：白色；反光度90左右；折射：1.4左右。如插圖1左所示：
這樣設置后，不再給三維實體附任何材質，執行“渲染”命令，就可渲染出白色瓷盤如上圖右所示。
如果要渲染為其它顏色的瓷盤，則相應改變顏色即可。當然，如果盤子的某個面附了其它的材質，那么所附的那個面將是不同色澤的。
第二、怎么以光柵圖片作為材質賦給實體
例如要渲染為青花瓷盤怎么辦？

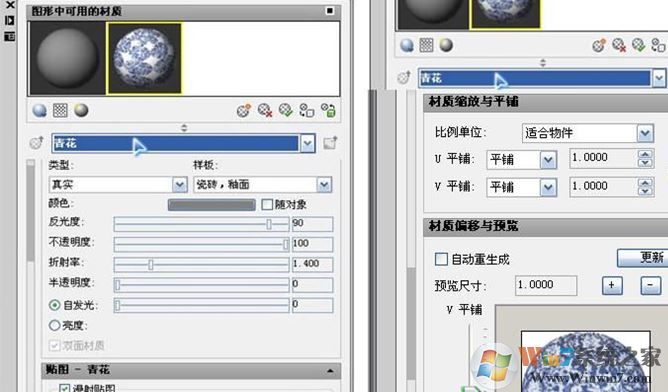

首先，要在材質面板中擊“創建新材質”按鈕，可命名為“青花”，接著，在“漫射貼圖”中，瀏覽和選擇你的青花圖片文件。
其次，在“材質編輯器”中選擇類型：真實；樣板：瓷磚，釉面。其它參數仿第一條設置即可。
再次，賦給的材質（圖片）還需要調整圖位，在2007以上版本中，擊“材質”板上”紋理貼圖“右邊的按鈕就可設置：在”放縮與平衡“卡上，一般采用的比例單位是”適合物件“，U、V平鋪取1.0，如果不如意就調整下面的比例值或偏移值，這些都要反復調試才行，沒有固定的參數或模式。：

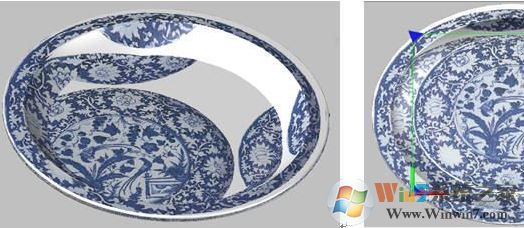

這樣設置后，就可對盤子賦給材質（圖片）了，但是賦給整個三維體的材質，有時并不如意，這里的盤子被賦給圖片后，圖形是零亂的，這就需要調整圖位了。
怎么辦呢？用“貼圖”功能調整。在“貼圖”功能中有：平面貼圖、長方體貼圖、柱面貼圖、球體貼圖四種，根據對象適當采用“貼圖”方法來調整已經貼上的材質圖片，特別是對于曲面和圓形的三維件，很難使圖片貼到位，有時須用“長方體貼圖”或“球體貼圖”功能反復多次調整，而這些“貼圖”功能又很難掌握，一動鼠標就要跑得很遠，這要很有耐心的調整才能難到位。

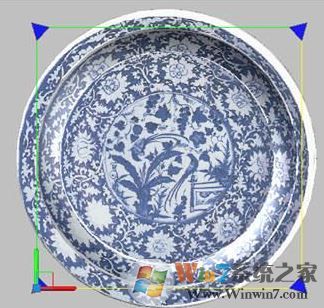

就這個盤子而言，如對盤底的圖案要調整到位，那就擊“貼圖/平面貼圖”功能，并按住Ctrl鍵激活盤底線圈，就可看到四角帶“▲”形的放縮框，將其框住盤底，圖案就歸正了（見插圖3右所示）。接著，再對盤身圖案調整到位，方法相同，歸正的圖示如插圖4左所示。最后，對盤上邊的圓環圖案也調整到位。
至于，盤的邊子和盤的背面，如不需要附然后圖案，而使之成為本色時，則按住Ctrl鍵并激活相關的線圈后，再擊材質面板的“從選定的對象中刪除材質”按鈕，即可。

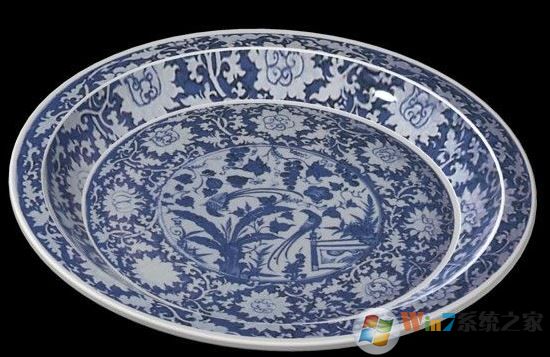

這樣設置后，不再給其它的面附任何材質，再執行“渲染”命令，就可渲染出青花瓷盤的效果圖如下。
附：盤子分面渲染的效果圖之一….青花瓷盤
推薦：AutoCAD 2010中文破解版|Autocad2010 64位 免激活
第三、怎樣將不同的圖片按面分別貼圖

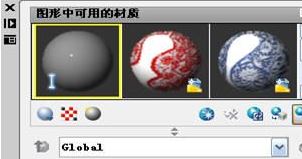

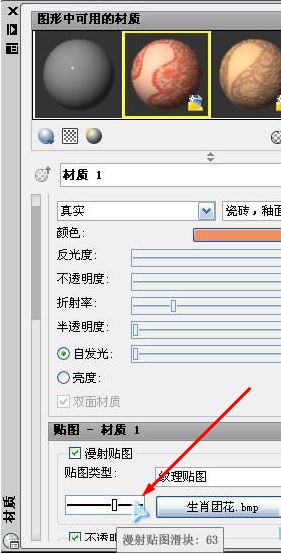

如盤中貼“生肖團花”，盤邊貼青花，怎么辦？答曰：這需要在材質面板中再“創建新材質”，可命名為材質1，接著，在“漫射貼圖”中，瀏覽和選擇“生肖團花”的圖片文件。這樣就有三個材質球了。
如圖：
怎樣分別賦給盤底和盤上邊的圓環呢？上面第二自然段已經闡述，這里不在重?cái)?，僅將圖案依次調整歸正的截圖列下。
1、用“平面貼圖”功能調整“生肖花團”圖片到盤中歸正的截：
如圖：
2、用“平面貼圖”功能調整“青花”圖案到盤上圓環歸正的截圖：
3、用“平面貼圖”功能調整“青花”圖案到盤身圓環歸正的方法類似截圖從略。

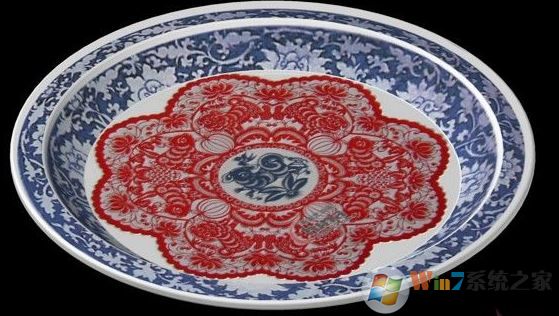

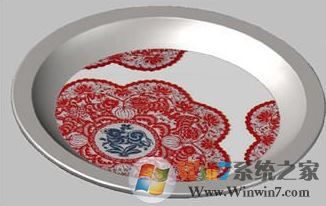

這樣設置和調整操作后，執行“渲染”命令，就得出如下渲染圖效果：
第四、四種材質的分面貼圖

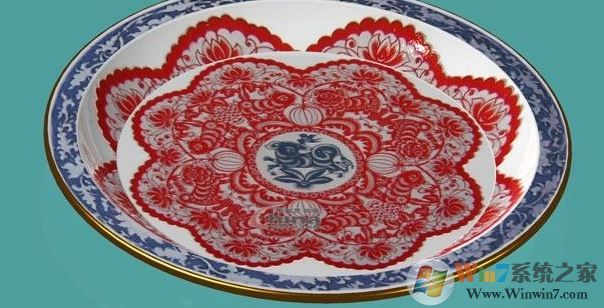

如果欲將效果圖二的盤身?yè)Q為八瓣團花，而盤的邊子渲染為黃金色，這樣就是四種材質的分面了。這里，就還要?jiǎng)?chuàng)建一個黃色的材質，類型：高級金屬；顏色：金黃，反射值宜60左右，高了金屬色澤嫩白，低了金屬老陳，必要時還需設置反射貼圖，不然，會使金屬色暗淡。這樣渲染的效果圖如下：
第五、兼顧紋理貼圖和圖形底色的凹凸貼圖
凹凸貼圖一般是淺灰色顯示，但是在“漫射”中可以改變其顏色。然而，既要反映改變的顏色，又要兼顧紋理貼圖的色澤，那么還要將“漫射貼圖”的滑塊調整到適當位置，這樣就既有圖案，又有較為統一的色彩了，如圖所示：
其它材質的參數同前，這樣設置后，再執行“渲染”命令，就渲染為赭色壓花瓷盤了！
以上就是winwin7小編給大家分享的 CAD 2010 渲染圖片的示例，大家可參考示例進行練習！
