cad倒圓角圖文教程：圓角
1、使用圓角將兩條邊修建成圓弧形狀。
2、點擊圓角命令，也可點擊修改下拉有個圓角，或者也可以輸入F 然后按下回車執行圓角命令。

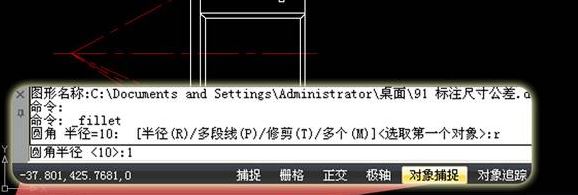

3、點擊圓角命令后，下面的輸入欄出現提示：選擇第一個對象或 [放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]:
4、里面的修剪T以及多個M和上節的倒角是一個作用。
5、半徑R：在倒圓角時，輸入R回車，輸入半徑值5回車，點擊兩條線，倒圓角的半徑就是5。
cad倒圓角圖文教程：倒角

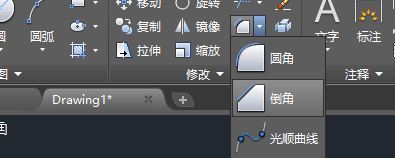

1、首先，單擊下圖所示的倒角按鈕，或輸入CHA后回車，啟動倒角功能。
2、從命令提示不難看出， CAD提供多種倒角方式，這里輸入D并回車，選擇常用73983.cn的“距離”的方式倒角。至于其它倒角方式，讀者可以自己去嘗試。
3、下一步在軟件的提示下分別指定第一、第二對象的倒角距離。此距離值指從交點算起，執行完倒角后被修剪的長度，如圖：
以上便是winwin7小編給大家分享介紹的cad倒圓角圖文教程，有需要的用戶快去試試吧！
